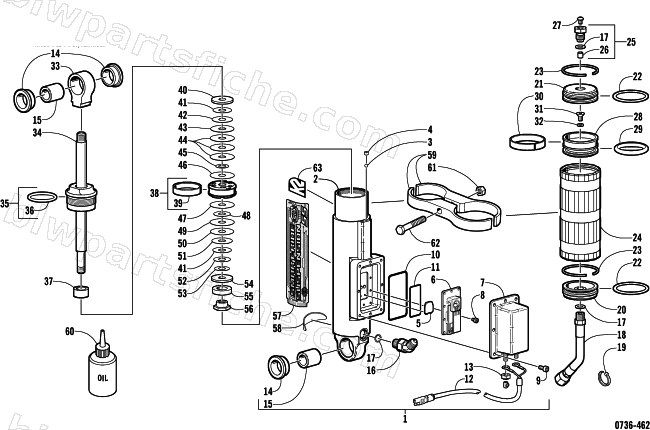

2002 Arctic Cat ZL 600 EFI SS — REAR SUSPENSION REAR ARM SHOCK ABSORBER
2002 ZL 600 EFI SS
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 0704-869 | SHOCK, REAR ARM-ASSY "SS" | 1 | $1,798.95 | |
| 3 | 1604-653 | BALL,PORT PLUG-SS | 1 | $2.95 | |
| 4 | 1604-652 | PLUG,PORT- M5-1.0 X 4.0 | 1 | $1.50 | |
| 5 | 1604-622 | VALVE,BACK FLOW-16098 | 1 | $6.47 | |
| 6 | 0704-604 | HOLDER,BENDER-SUB ASSY (RB COMPONENTS) | 1 | $271.95 | |
| 7 | 1604-760 | COVER, SS ELECTRICAL-REAR-ASSY | 1 | $479.95 | |
| 8 | 0623-860 | SCREW,AH-BENDER HOLDER | 1 | $0.85 | |
| 9 | 0623-864 | SCREW,CAP-HSH M4-0.7X10.0 LG SS | 1 | $0.95 | |
| 10 | 1604-654 | O-RING,COVER-SHOCK BODY | 1 | $2.88 | |
| 11 | 1604-625 | O-RING,BENDER HOLDER | 1 | $3.95 | |
| 12 | 1604-761 | ELBOW,45 DEG-JIC | 1 | $53.95 | |
| 13 | 1604-284 | O-RING, PRESSURE VALVE | 1 | $1.95 | |
| 14 | 1604-729 | HOSE, RESERVOIR 4.43" | 1 | $75.95 | |
| 15 | 2604-085 | CLAMP, SHOCK/RESERVOIR - FORMED | 1 | $50.95 | |
| 16 | 1604-728 | END CAP,RESERVOIR-1/8-27 NPT | 1 | $40.95 | |
| 17 | 0603-989 | ENDCAP, RESERVOIR | 1 | $114.95 | |
| 18 | 0603-968 | O-RING - .139 X 1.484 | 1 | $2.75 | |
| 19 | 0603-985 | CIRCLIP,RESERVOIR - .063 DIA X 1.77 ID | 1 | $1.95 | |
| 20 | 1603-315 | BODY,RESERVOIR-4.75" GROOVED | 1 | $74.95 | |
| 21 | 0704-383 | VALVE, PRESSURE - ASSY | 1 | $14.95 | |
| 23 | 0624-433 | SCREW, MACH - HSBH 8-32X1/4 SS | 1 | $0.68 | |
| 24 | 0603-986 | PISTON, FLOATING - RESERVIOR | 1 | $79.95 | |
| 25 | 0603-987 | O-RING - .210 X 1.350 | 1 | $8.21 | |
| 26 | 0603-988 | STRAP, PISTON - FLOATING - TEFLON | 1 | $34.95 | |
| 27 | 0623-697 | SCREW, MACH - HSFH 10-24X3/8 BLK | 1 | $0.25 | |
| 28 | 0423-182 | O-RING,-008 (3/16X5/16X1/16) | 1 | $1.23 | |
| 29 | 1604-763 | EYELET, SHOCK-1.00(PWD METAL) | 1 | $20.95 | |
| 30 | 1604-660 | ROD, SHOCK - 7.685 SPECIAL | 1 | $150.95 | |
| 31 | 0704-382 | END CAP, LONG - ASSY | 1 | $56.95 | |
| 32 | 1604-271 | O-RING,OUTER | 1 | $2.47 | |
| 33 | 1604-364 | SPACER, SHAFT (.530 ID X .75 OD X .375) | 1 | $6.95 | |
| 34 | 1604-640 | PISTON, BLANK,W/TEFLON BAND STRAP | 1 | $34.95 | |
| 35 | 1604-643 | BAND,TEFLON-ENDLESS | 1 | $22.01 | |
| 36 | 1604-272 | WASHER, TOP OUT -1.125 x .094 | 1 | $1.37 | |
| 37 | 2603-075 | VALVE,SHOCK-1.000 DIA X .010 | 1 | $5.95 | |
| 38 | 2603-096 | VALVE,SHOCK-1.100 DIA X .012 | 1 | $5.95 | |
| 39 | 2603-127 | VALVE,SHOCK-1.250 DIA X .015 | 1 | $5.95 | |
| 40 | 2603-137 | VALVE,SHOCK-1.300 DIA X .015 | 1 | $5.95 | |
| 41 | 2603-044 | VALVE,SHOCK- .700 DIA X .008 | 1 | $5.95 | |
| 42 | 2603-134 | VALVE,SHOCK-1.300 DIA X .008 | 1 | $5.95 | |
| 44 | 2606-062 | PLUG, CAP,1 1/2 | 1 | $3.02 | |
| 45 | 2603-135 | VALVE,SHOCK-1.300 DIA X .010 | 1 | $5.95 | |
| 46 | 2603-125 | VALVE,SHOCK-1.250 DIA X .010 | 1 | $5.51 | |
| 47 | 2603-095 | VALVE,SHOCK-1.100 DIA X .010 | 1 | $5.95 | |
| 48 | 2603-065 | VALVE,SHOCK- .900 DIA X .010 | 1 | $5.95 | |
| 49 | 2603-055 | VALVE,SHOCK- .800 DIA X .010 | 1 | $5.95 | |
| 50 | 0624-523 | WASHER,CAP-SS | 1 | $3.16 | |
| 51 | 1604-632 | MAGNET-ION-13 | 1 | $69.95 | |
| 52 | 0624-522 | NUT,SPECIAL-SS | 1 | $10.97 | |
| 53 | 1604-262 | BUSHING,SHOCK-.125 FLANGE | 1 | $3.02 | |
| 54 | 1604-397 | SLEEVE, EYELET - INNER - .950 | 1 | $3.99 | |
| 55 | 4611-199 | DECAL, SMART-RIDE SUSPENSION | 1 | $63.95 | |
| 56 | 3611-007 | DECAL,SHOCK-WARNING | 1 | $12.35 | |
| 57 | 0624-529 | CLAMP,HOSE-2.12 X 4.00 DIA-RES (#56) | 1 | $11.95 | |
| 58 | 4639-366 | S/M SHOCK OIL-1 QUART | 1 | $21.95 |
