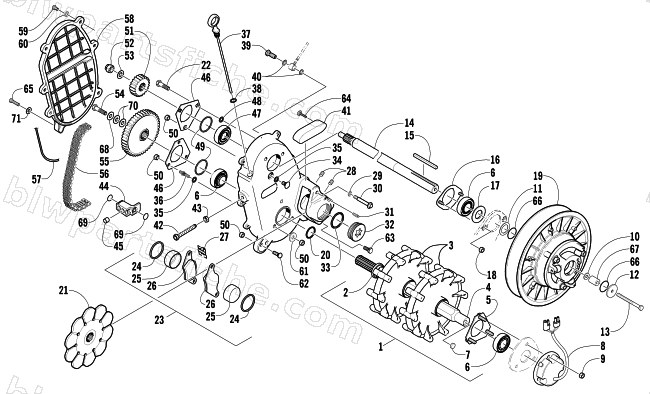

2002 Arctic Cat ZR 440 SNO PRO — DRIVE TRAIN SHAFTS, BRAKE, AND DROPCASE ASSEMBLIES
2002 ZR 440 SNO PRO
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0728-066 | TRACK DRIVE/MAGNET-ASSY | 1 | $346.95 | |
| 2 | 1602-114 | COLLAR, HUB-BRAKE DISK | 1 | $6.95 | |
| 3 | 1602-247 | SPROCKET,DRIVE-10T-7.94 DIA | 1 | $46.95 | |
| 4 | 1602-240 | SHAFT, DRIVE - 1 1/4 HEX | 1 | $308.95 | |
| 5 | 0702-412 | FLANGE, BEARING-INNER ASSY | 1 | $30.95 | |
| 6 | 1602-233 | BEARING, 1 W/O LOCK | 1 | $32.95 | |
| 7 | 0630-167 | MAGNET,DISC-.438 | 1 | $15.11 | |
| 8 | 0630-156 | REGULATOR, VOLTAGE-W/SENSOR(RB 0630-170) | 1 | $100.95 | |
| 9 | 8040-426 | NUT,HEX LOCK-NYL 5/16-18 Z&Y | 1 | $0.40 | |
| 10 | 0123-053 | WASHER, FLAT 5/16 X 3/4 | 1 | $1.64 | |
| 11 | 0623-118 | WASHER,FLAT-1.00 X1.43 X.030 | 1 | $0.95 | |
| 13 | 8002-139 | SCREW,CAP-HH 5/16-18 X2.50 G5 Z&Y | 1 | $1.95 | |
| 14 | 0702-437 | SHAFT,DRIVEN-PTD BLK | 1 | $261.95 | |
| 15 | 0101-076 | KEY 3/16 X 1/4 X 3 | 1 | $2.75 | |
| 16 | 0702-428 | FLANGE, BEARING - ASSY | 1 | $21.95 | |
| 17 | 1602-286 | SPACER,DRIVEN CLUTCH | 1 | $18.95 | |
| 18 | 8041-366 | NUT,HEX THIN LOCK-NYL 1/4-20 Z&Y | 1 | $0.26 | |
| 19 | 0726-140 | CLUTCH,DRIVEN-W/O PLATES(55-52/CGRN) | 1 | $644.95 | |
| 20 | 1602-199 | O-RING, BRAKE HUB-1 1/8" | 1 | $2.75 | |
| 21 | 1602-325 | DISK,BRAKE-RADIAL GROOVES | 1 | $243.95 | |
| 22 | 8002-135 | SCREW,CAP-HH 5/16-18 X1.50 G5 Z&Y | 1 | $0.65 | |
| 23 | 0702-445 | DROPCASE,W/BRAKE CAL. ASSY | 1 | $661.95 | |
| 26 | 1602-327 | PAD,BRAKE-WELLMAN | 1 | $92.95 | |
| 27 | 1602-228 | SPRING, ANTI RATTLE - BRAKE PAD | 1 | $35.95 | |
| 28 | 0402-589 | PLUG,NPT 1/16(OL) | 1 | $12.35 | |
| 29 | 1602-280 | WASHER,STAR LOCK | 1 | $0.95 | |
| 30 | 1602-279 | BOLT,FLANGE-5/16-18 W/NYLOCK | 1 | $15.11 | |
| 31 | 0502-609 | BLEEDER,CALIPER (FC) | 1 | $26.95 | |
| 32 | 1602-229 | PLUG, CALIPER | 1 | $50.95 | |
| 33 | 1602-278 | SEAL,O-RING | 1 | $1.95 | |
| 34 | 0123-523 | BOLT,RIB NECK-RDH 5/16-18X.625 Z&Y | 1 | $3.02 | |
| 35 | 0607-025 | O-RING, STUD | 1 | $1.50 | |
| 36 | 1623-021 | STUD,RIBBED-DROPCASE 5/16-18 | 1 | $2.88 | |
| 37 | 0702-413 | STICK, CHECK-OIL LEVEL-ASSY | 1 | $16.95 | |
| 38 | 1602-212 | O-RING, 02-F2 | 1 | $1.95 | |
| 39 | 0423-392 | BOLT,BANJO FITTING | 1 | $2.95 | |
| 40 | 0423-178 | WASHER,CRUSH | 1 | $1.78 | |
| 41 | 1602-285 | GUARD,CALIPER-PLASTIC | 1 | $24.77 | |
| 42 | 0602-638 | SCREW,CHAIN ROLLER | 1 | $21.95 | |
| 43 | 0123-150 | NUT,JAM 3/8-16 | 1 | $0.40 | |
| 45 | 1602-283 | BUMPER,CHAIN ADJUSTER | 1 | $33.95 | |
| 46 | 0602-932 | PLATE,FLANGE-BRG. | 1 | $15.11 | |
| 47 | 1702-180 | KIT,REPLACEMENT BEARING-7/8" | 1 | $63.95 | |
| 48 | 1602-322 | O-RING,2-203 | 1 | $2.61 | |
| 49 | 0107-003 | SEAL,O RING .093 | 1 | $1.37 | |
| 50 | 8041-426 | NUT,HEX THIN LOCK-NYL 5/16-18 Z&Y | 1 | $0.40 | |
| 51 | 1602-150 | SPROCKET,20T (15 WIDE) | 1 | $115.95 | |
| 52 | 0623-465 | NUT,FLEX-LOC 1/2-20 | 1 | $6.89 | |
| 53 | 0623-231 | WASHER,SPRING-BELLEVILLE | 1 | $4.26 | |
| 54 | 8002-224 | SCREW,CAP-HH 3/8-16 X1.25 G5 Z&Y | 1 | $1.09 | |
| 55 | 1602-245 | SPROCKET,44T-13 WIDE | 1 | $192.95 | |
| 57 | 1602-328 | O-RING,DROPCASE COVER | 1 | $47.95 | |
| 58 | 1602-171 | COVER, DROPCASE-PLASTIC | 1 | $77.95 | |
| 59 | 8002-039 | SCREW,CAP-HH 1/4-20 X.625 G5 Z&Y | 1 | $0.40 | |
| 60 | 8053-212 | WASHER,LOCK-1/4 EXT TOOTH TYP A Z&Y | 1 | $0.12 | |
| 61 | 8050-247 | WASHER,FLAT- 5/16 X .688 X .065 Z&Y | 1 | $0.68 | |
| 62 | 8011-132 | BOLT,CRG 5/16-18X1.0 GR1 Z&Y | 1 | $1.78 | |
| 63 | 8002-130 | SCREW, CAP-HH 5/16-18 X .75 G5 Z&Y | 1 | $0.68 | |
| 64 | 1623-031 | R/B 2623-165 | 1 | $3.95 | |
| 66 | 0616-032 | O-RING-WINDSHIELD (1 I.D.) | 1 | $1.78 | |
| 67 | 0648-042 | SHAFT,STUB-DRIVEN (1.60") | 1 | $22.01 | |
| 68 | 1623-038 | WASHER,SPRING-BELLEVILLE-1.50X.390 | 1 | $7.44 | |
| 69 | 1602-249 | O-RING,2-204 | 1 | $1.78 | |
| 70 | 0623-044 | WSHR,FLAT HARD .375 X.875 | 1 | $4.68 | |
| 71 | 8050-222 | WASHER,FLAT- 1/4 X .734 X .063 Z&Y | 1 | $0.68 |
