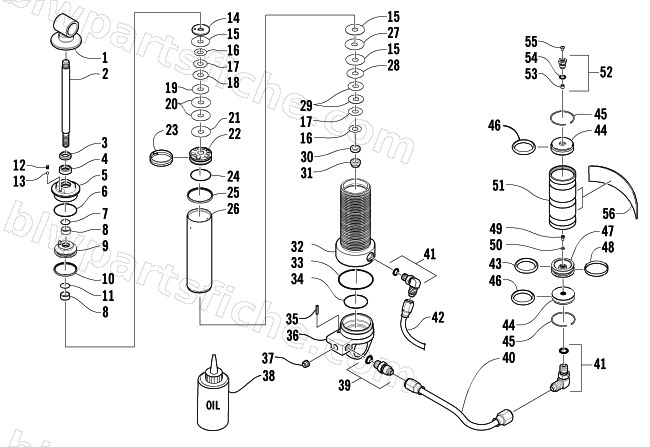

2002 Arctic Cat ZR 440 SNO PRO — REAR SUSPENSION FRONT ARM SHOCK ABSORBER
2002 ZR 440 SNO PRO
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 0704-744 | SHOCK, FRT ARM | 1 | $901.95 | |
| 0 | 0704-912 | SHOCK, REAR SUSPENSION-ASSY | 1 | $1,522.95 | |
| 1 | 0604-625 | EYELET, SHOCK-ASSY | 1 | $95.95 | |
| 2 | 2604-230 | SHAFT,.498 X 6.640 | 1 | $66.95 | |
| 3 | 2604-216 | SEAL,WIPER-.498 | 1 | $12.95 | |
| 4 | 2604-215 | SEAL,U-CUP-.498 | 1 | $16.95 | |
| 5 | 2604-217 | HOUSING,BEARING | 1 | $193.95 | |
| 6 | 1604-420 | O-RING | 1 | $4.95 | |
| 7 | 1603-001 | O RING, .103C.S. X .487 I.D. | 1 | $4.95 | |
| 8 | 2604-203 | BEARING,INTERNAL | 1 | $3.95 | |
| 9 | 2604-227 | PISTON,SEPARATOR-1.459 BORE | 1 | $97.95 | |
| 10 | 0603-447 | O-RING, .139 CS X 1.171 ID (FOX) | 1 | $4.95 | |
| 11 | 2604-213 | O-RING, .139X.484 | 1 | $5.95 | |
| 12 | 1603-940 | SCREW-SET,8-32X.250 | 1 | $1.95 | |
| 13 | 1604-315 | BALL, BLEED | 1 | $4.95 | |
| 14 | 0603-540 | WASHER, TOP OUT-1.125OD X .378 ID X.093 | 1 | $16.49 | |
| 15 | 0603-347 | VALVE,1.250X.010(3/8ID) | 1 | $13.95 | |
| 16 | 0603-335 | VALVE, .800X.010(3/8ID) | 1 | $12.95 | |
| 17 | 0603-338 | VALVE, .900X.010(3/8ID) | 1 | $14.95 | |
| 18 | 0603-881 | VALVE, SHOCK 1.000 X.012(3/8ID) | 1 | $6.95 | |
| 19 | 0603-882 | VALVE, SHOCK 1.100 X.012(3/8ID) | 1 | $12.95 | |
| 20 | 0603-350 | VALVE,1.300X.010(3/8ID) | 1 | $17.95 | |
| 21 | 0603-890 | VALVE, SHOCK 1.300 X.015(3/8ID) | 1 | $6.95 | |
| 22 | 2604-225 | PISTON,SHOCK- .054 DIA HOLE | 1 | $77.95 | |
| 23 | 0603-292 | STRAP,PISTON-(STEP)-TURCITE | 1 | $36.95 | |
| 24 | 2604-214 | O-RING-25MM ID X 1.5 MM CS | 1 | $4.95 | |
| 25 | 0604-810 | O-RING | 1 | $4.95 | |
| 26 | 2604-220 | BODY,SHOCK-5.59 | 1 | $241.95 | |
| 27 | 0603-883 | VALVE, SHOCK 1.250 X.012(3/8ID) | 1 | $6.95 | |
| 28 | 0603-344 | VALVE,1.100X.010(3/8ID) | 1 | $12.95 | |
| 29 | 0603-341 | VALVE,1.000X.010(3/8ID) | 1 | $6.95 | |
| 30 | 0603-389 | WASHER,BACKUP | 1 | $12.95 | |
| 31 | 0603-301 | NUT,CAP-FOX SHOCK | 1 | $6.95 | |
| 32 | 2604-232 | SLEEVE, ADJUSTER-1.459 BORE | 1 | $277.95 | |
| 33 | 0604-809 | O-RING | 1 | $4.95 | |
| 34 | 0603-438 | O-RING -END CAP | 1 | $4.95 | |
| 35 | 1604-097 | PIN,ROLL-SPRING | 1 | $2.95 | |
| 36 | 2604-222 | CAP, BODY | 1 | $419.95 | |
| 37 | 2604-207 | PLUG,BRASS-1/8-27 | 1 | $22.95 | |
| 38 | 4639-366 | S/M SHOCK OIL-1 QUART | 1 | $21.95 | |
| 39 | 1603-933 | FITTING,ADAPTOR-STRAIGHT | 1 | $68.95 | |
| 40 | 2604-210 | HOSE,STRAIGHT FEMALE/SWIVEL-25.5 | 1 | $203.95 | |
| 41 | 2604-943 | FITTING,ELBOW-90 DEG | 1 | $36.95 | |
| 42 | 2604-209 | HOSE,STRAIGHT FEMALE/SWIVEL-18.5 | 1 | $169.95 | |
| 43 | 1603-236 | O-RING, .210 C.S. X 1.350 ID | 1 | $11.95 | |
| 44 | 1603-936 | END CAP,RESERVOIR-CLEAR ANOD | 1 | $52.95 | |
| 45 | 0604-992 | RETAINER, .062X1.850 ID ENDCAP | 1 | $6.06 | |
| 46 | 1604-436 | O-RING, RES END CAP | 1 | $4.95 | |
| 47 | 0603-673 | PISTON, RES-1.834 BORE(FOX) | 1 | $113.95 | |
| 48 | 1603-235 | STRAP, PISTON - RES | 1 | $21.95 | |
| 49 | 1604-316 | SCREW, RELIEF W/ O-RING | 1 | $4.95 | |
| 50 | 1604-425 | O-RING(FOX ONLY) | 1 | $4.95 | |
| 51 | 1603-935 | RESERVOIR,3 GROOVES-BLK ANOD | 1 | $152.95 | |
| 52 | 0703-341 | VALVE,PRESSURE-ASS'Y | 1 | $56.95 | |
| 54 | 1604-318 | O-RING-END CAP FITTING(FOX ONLY) | 1 | $11.95 | |
| 55 | 0624-097 | SCREW, MACH HSBH #8-32X.25 (SS) | 1 | $0.85 | |
| 56 | 1603-932 | DECAL,SHOCK-6.25X1.00 | 1 | $21.95 |
