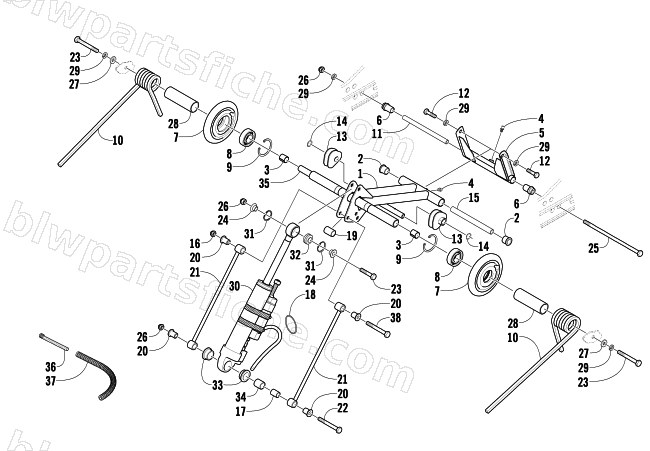

2002 Arctic Cat ZR 440 SNO PRO — REAR SUSPENSION REAR ARM ASSEMBLY
2002 ZR 440 SNO PRO
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0704-595 | ARM,IDLER-FAB BLK(02 PRO) | 1 | $291.95 | |
| 2 | 1604-100 | BUSHING,FLARED-BRONZE (.628 ID) | 1 | $6.75 | |
| 3 | 2604-147 | BEARING,GARLOCK-11DU14 | 1 | $8.21 | |
| 4 | 0623-922 | FITTING,GREASE-PRESS FIT W/CHK BALL | 1 | $1.92 | |
| 5 | 0704-593 | ARM,REAR-FABR(BLK) (02 PRO) | 1 | $81.95 | |
| 6 | 1604-307 | AXLE,SERRATED-REAR ARM (NO BEARING) | 1 | $54.95 | |
| 7 | 2604-143 | WHEEL,IDL-5.35 W/1" ID (NO INSR) | 1 | $53.95 | |
| 8 | 0107-598 | BEARING,BALL-25MM | 1 | $12.35 | |
| 9 | 0123-798 | RING,INTERNAL-RETAINING | 1 | $1.64 | |
| 10 | 0704-890 | SPRING,SUSPENSION-RH-PTD BLK | 1 | $79.95 | |
| 10 | 0704-891 | SPRING,SUSPENSION-LH-PTD BLK | 1 | $79.95 | |
| 12 | 8002-223 | SCREW,CAP-HH 3/8-16 X1.125 G5 Z&Y | 1 | $8.21 | |
| 13 | 1604-204 | BLOCK,SPRING-ADJUSTER-RH | 1 | $19.25 | |
| 13 | 1604-205 | BLOCK,SPRING-ADJUSTER-LH | 1 | $19.25 | |
| 14 | 0623-138 | RING,RETAINING-ADJ BLOCK 9/16 | 1 | $0.68 | |
| 15 | 1604-208 | AXLE,ALUM-.625 X 6.817 | 1 | $42.95 | |
| 16 | 8041-486 | NUT,HEX THIN LOCK-NYL 3/8-16 Z&Y | 1 | $0.40 | |
| 17 | 0604-644 | SLEEVE,SHOCK EYELET-REAR-ARM | 1 | $29.95 | |
| 18 | 2604-165 | O-RING,2-324 | 1 | $3.95 | |
| 19 | 0604-298 | SPACER,SHOCK LINK-Z&Y | 1 | $33.95 | |
| 20 | 1604-498 | AXLE,LINK-FLANGED(99 PRO) | 1 | $15.11 | |
| 21 | 0704-361 | LINK,REAR SHOCK-PTD BLK | 1 | $27.95 | |
| 22 | 0623-793 | SCREW,CAP-HH 3/8-16X3.625 GR 5 Z&Y | 1 | $11.95 | |
| 24 | 1604-662 | SPACER,SS SPHERICAL BEARING-RR ARM | 1 | $22.01 | |
| 25 | 0623-907 | SCREW, CAP-HH 3/8-16X10.0 GR5 Z&Y | 1 | $4.26 | |
| 26 | 8040-486 | NUT,HEX LOCK-NYL 3/8-16 Z&Y | 1 | $0.26 | |
| 27 | 0623-044 | WSHR,FLAT HARD .375 X.875 | 1 | $4.68 | |
| 28 | 0114-254 | SLEEVE,SPRING | 1 | $6.95 | |
| 29 | 8051-277 | WASHER,SPR LOCK-3/8 .377X.688X.115 Z&Y | 1 | $1.50 | |
| 30 | 0704-749 | SHOCK, RR ARM | 1 | $1,304.95 | |
| 31 | 0623-951 | RING,INTL RTNG-1.00 DIA | 1 | $6.20 | |
| 32 | 1604-664 | BEARING,SPHERICAL | 1 | $46.95 | |
| 33 | 1604-222 | BUSHING,REAR ARM SHOCK-.125" LIP | 1 | $17.87 | |
| 34 | 2604-223 | SLEEVE, .571 X .815 X .950TLG | 1 | $33.95 | |
| 35 | 2604-139 | AXLE,INNER CARRIAGE | 1 | $89.95 |
