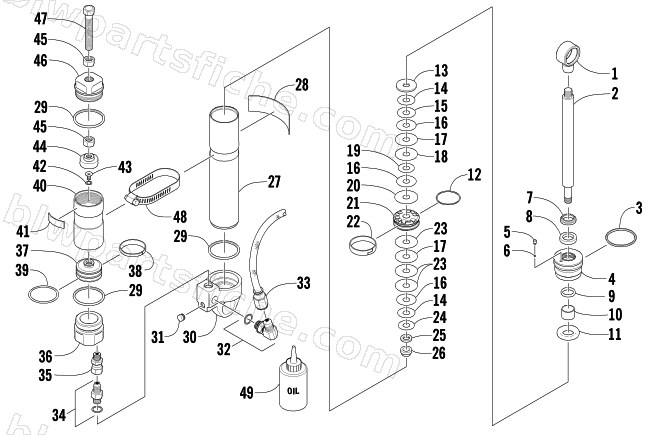

2002 Arctic Cat ZR 440 SNO PRO () — REAR SUSPENSION REAR ARM SHOCK ABSORBER
2002 ZR 440 SNO PRO ()
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 0704-749 | SHOCK, RR ARM | 1 | $1,304.95 | |
| 1 | 2604-240 | EYELET, ASSY-.498 SHAFT | 1 | $104.95 | |
| 2 | 2604-231 | SHAFT,.620 X 7.650 | 1 | $93.95 | |
| 3 | 1604-420 | O-RING | 1 | $4.95 | |
| 4 | 1603-927 | HOUSING,BEARING | 1 | $125.95 | |
| 5 | 1603-940 | SCREW-SET,8-32X.250 | 1 | $1.95 | |
| 6 | 1604-315 | BALL, BLEED | 1 | $4.95 | |
| 7 | 1603-930 | SEAL,WIPER | 1 | $20.95 | |
| 8 | 1603-929 | SEAL,U-CUP | 1 | $45.95 | |
| 9 | 1603-931 | SEAL,O-RING | 1 | $4.95 | |
| 10 | 1603-928 | BEARING,INTERNAL | 1 | $19.25 | |
| 11 | 2604-233 | SPACER, SHAFT-.640 X 1.250 X .200 | 1 | $48.95 | |
| 12 | 2604-214 | O-RING-25MM ID X 1.5 MM CS | 1 | $4.95 | |
| 13 | 0603-540 | WASHER, TOP OUT-1.125OD X .378 ID X.093 | 1 | $16.49 | |
| 14 | 0603-338 | VALVE, .900X.010(3/8ID) | 1 | $14.95 | |
| 15 | 0603-341 | VALVE,1.000X.010(3/8ID) | 1 | $6.95 | |
| 16 | 0603-344 | VALVE,1.100X.010(3/8ID) | 1 | $12.95 | |
| 17 | 0603-883 | VALVE, SHOCK 1.250 X.012(3/8ID) | 1 | $6.95 | |
| 18 | 0603-345 | VALVE,1.250X.006(3/8ID) | 1 | $12.95 | |
| 19 | 0603-894 | VALVE, SHOCK .900X.004(3/8ID) | 1 | $6.95 | |
| 20 | 0603-350 | VALVE,1.300X.010(3/8ID) | 1 | $17.95 | |
| 21 | 2604-224 | PISTON, SHOCK-.037 DIA HOLE | 1 | $307.95 | |
| 22 | 0603-292 | STRAP,PISTON-(STEP)-TURCITE | 1 | $36.95 | |
| 23 | 0603-347 | VALVE,1.250X.010(3/8ID) | 1 | $13.95 | |
| 24 | 0603-335 | VALVE, .800X.010(3/8ID) | 1 | $12.95 | |
| 25 | 0603-389 | WASHER,BACKUP | 1 | $12.95 | |
| 26 | 0603-301 | NUT,CAP-FOX SHOCK | 1 | $6.95 | |
| 27 | 2604-218 | BODY,SHOCK-7.310 | 1 | $85.95 | |
| 28 | 1603-922 | DECAL,SHOCK-4.88X1.5 | 1 | $22.01 | |
| 29 | 0603-438 | O-RING -END CAP | 1 | $4.95 | |
| 30 | 2604-221 | CAP,BODY | 1 | $100.95 | |
| 31 | 2604-207 | PLUG,BRASS-1/8-27 | 1 | $22.95 | |
| 32 | 2604-943 | FITTING,ELBOW-90 DEG | 1 | $36.95 | |
| 33 | 2604-209 | HOSE,STRAIGHT FEMALE/SWIVEL-18.5 | 1 | $169.95 | |
| 34 | 1604-317 | FITTING, RES. END CAP | 1 | $61.95 | |
| 35 | 2604-208 | ADAPTOR,STRAIGHT-1/8-27 MNPT | 1 | $56.95 | |
| 36 | 2604-228 | END CAP, RESERVOIR-1.459 BORE | 1 | $160.95 | |
| 37 | 2604-226 | PISTON,FLOATING-1.459 BORE | 1 | $75.95 | |
| 38 | 1604-424 | STRAP, PISTON (IFP) - TURCITE | 1 | $13.95 | |
| 39 | 0603-447 | O-RING, .139 CS X 1.171 ID (FOX) | 1 | $4.95 | |
| 40 | 2604-219 | BODY,ADJUSTER-2.974 | 1 | $102.95 | |
| 41 | 2604-211 | DECAL,AC/FOX-5.00X.64 | 1 | $25.95 | |
| 42 | 1604-425 | O-RING(FOX ONLY) | 1 | $4.95 | |
| 43 | 0604-629 | SCREW,RELIEF | 1 | $1.95 | |
| 44 | 2604-234 | NUT, 3/8-16 X .525 TLG | 1 | $31.95 | |
| 45 | 2604-206 | NUT,3/8-16X.218 GR 8 | 1 | $4.95 | |
| 46 | 2604-243 | END CAP,RESERVOIR-ASSY | 1 | $137.95 | |
| 47 | 2604-261 | SCREW ASSY-3/8-16X2.725 | 1 | $54.95 | |
| 48 | 2604-212 | CLAMP,HOSE | 1 | $24.95 | |
| 49 | 4639-366 | S/M SHOCK OIL-1 QUART | 1 | $21.95 |
