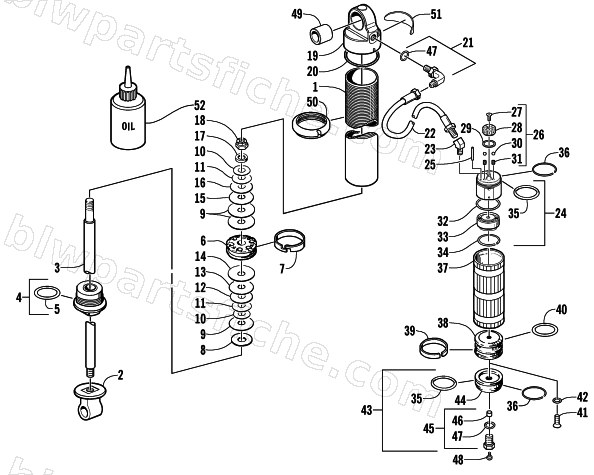

2002 Arctic Cat ZR 500 LE — REAR SUSPENSION FRONT ARM SHOCK ABSORBER
2002 ZR 500 LE
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 1704-265 | SHOCK,FRT ARM-IMP. EXTR-W/REMOTE | 1 | $922.95 | |
| 1 | 1603-318 | BODY,SHOCK-4.950(MELONITE) | 1 | $158.95 | |
| 2 | 1604-796 | EYELET, SHOCK - .630 DIA X .950 LGTH | 1 | $28.95 | |
| 3 | 1603-319 | ROD,SHOCK-6.025(MELONITE) | 1 | $129.95 | |
| 4 | 0704-386 | ENDCAP - ASSY | 1 | $94.95 | |
| 5 | 1604-271 | O-RING,OUTER | 1 | $2.47 | |
| 6 | 0603-952 | PISTON, 0.059 ORIFICE | 1 | $25.95 | |
| 7 | 1604-274 | STRAP, PISTON - TEFLON | 1 | $24.77 | |
| 8 | 1604-272 | WASHER, TOP OUT -1.125 x .094 | 1 | $1.37 | |
| 9 | 2603-125 | VALVE,SHOCK-1.250 DIA X .010 | 1 | $5.51 | |
| 10 | 1603-055 | VALVE,SHOCK- .800 DIA X .010 | 1 | $4.40 | |
| 11 | 1603-065 | VALVE,SHOCK- .900 DIA X .010 | 1 | $4.13 | |
| 12 | 2603-076 | VALVE,SHOCK-1.000 DIA X .012 | 1 | $5.95 | |
| 13 | 1603-096 | VALVE,SHOCK-1.100 DIA X .012 | 1 | $4.82 | |
| 14 | 2603-136 | VALVE,SHOCK-1.300 DIA X .012 | 1 | $5.95 | |
| 15 | 2603-095 | VALVE,SHOCK-1.100 DIA X .010 | 1 | $5.95 | |
| 16 | 2603-075 | VALVE,SHOCK-1.000 DIA X .010 | 1 | $5.95 | |
| 17 | 1604-273 | WASHER, BACKUP - .620 x .094 | 1 | $1.95 | |
| 18 | 0623-696 | NUT, FLEX - 3/8-24 UNF Z&Y | 1 | $2.95 | |
| 19 | 1604-294 | END CAP, SHOCK - W/LUGS | 1 | $141.95 | |
| 20 | 1604-280 | O-RING,END CAP | 1 | $3.02 | |
| 21 | 1604-533 | ELBOW,90 DEG-7/16-20X7/16 W/FLARE | 1 | $37.95 | |
| 22 | 1604-532 | HOSE, RESERVOIR TO SHOCK. 16IN. | 1 | $66.95 | |
| 23 | 1604-534 | 45DEG. STRAIGHT THREAD ELBOW, FLARE TUBE | 1 | $14.95 | |
| 24 | 1604-728 | END CAP,RESERVOIR-1/8-27 NPT | 1 | $40.95 | |
| 25 | 1603-406 | PIN,INDICATOR-KNOB | 1 | $3.44 | |
| 26 | 1703-001 | KNOB, ADJUSTER - ASSEMBLY | 1 | $52.95 | |
| 29 | 0603-975 | RING, .070 X .801 | 1 | $0.65 | |
| 30 | 0603-974 | BALL , DETENT-.1875 DIA | 1 | $0.45 | |
| 31 | 0603-973 | SPRING, DETENT-.022 X .190 X .25 LONG | 1 | $3.57 | |
| 32 | 0603-970 | O-RING - .103 X 1.362 | 1 | $1.92 | |
| 33 | 0703-542 | OIL RELIEF,2 PORT- ASSY | 1 | $117.95 | |
| 34 | 0603-984 | CIRCLIP, VALVE BODY - .063 DIA X 1.38 ID | 1 | $6.95 | |
| 35 | 0603-968 | O-RING - .139 X 1.484 | 1 | $2.75 | |
| 36 | 0603-985 | CIRCLIP,RESERVOIR - .063 DIA X 1.77 ID | 1 | $1.95 | |
| 37 | 1603-315 | BODY,RESERVOIR-4.75" GROOVED | 1 | $74.95 | |
| 38 | 0603-986 | PISTON, FLOATING - RESERVIOR | 1 | $79.95 | |
| 39 | 0603-988 | STRAP, PISTON - FLOATING - TEFLON | 1 | $34.95 | |
| 40 | 0603-987 | O-RING - .210 X 1.350 | 1 | $8.21 | |
| 41 | 0623-697 | SCREW, MACH - HSFH 10-24X3/8 BLK | 1 | $0.25 | |
| 42 | 0423-182 | O-RING,-008 (3/16X5/16X1/16) | 1 | $1.23 | |
| 43 | 0703-540 | END CAP, RESERVOIR,ASSY | 1 | $56.95 | |
| 44 | 0603-989 | ENDCAP, RESERVOIR | 1 | $114.95 | |
| 45 | 0704-383 | VALVE, PRESSURE - ASSY | 1 | $14.95 | |
| 47 | 1604-284 | O-RING, PRESSURE VALVE | 1 | $1.95 | |
| 48 | 0624-433 | SCREW, MACH - HSBH 8-32X1/4 SS | 1 | $0.68 | |
| 49 | 1604-791 | BUSHING,SHOCK-.890ID X .800 | 1 | $15.11 | |
| 50 | 0603-960 | NUT, SPRING ADJUSTER | 1 | $3.95 | |
| 51 | 3611-007 | DECAL,SHOCK-WARNING | 1 | $12.35 | |
| 52 | 4639-366 | S/M SHOCK OIL-1 QUART | 1 | $21.95 |
