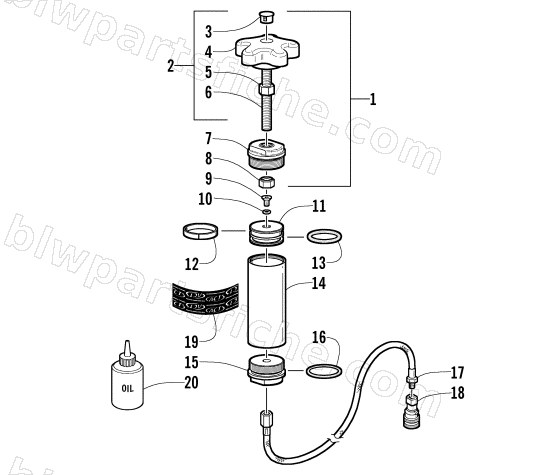

2002 Arctic Cat ZR 600 EFI CC () — REMOTE SHOCK LIMITER ASSEMBLY
2002 ZR 600 EFI CC ()
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 0704-646 | ADJUSTER,FRT. ARM-EASY ADJUST,1.125 FLAT | 1 | $575.95 | |
| 1 | 0704-645 | END CAP,ADJUSTER - ASSY. 1.125 FLATS | 1 | $223.95 | |
| 2 | 0704-647 | KNOB, EASY ADJ. WITH SHAFT,ASSY | 1 | $237.95 | |
| 3 | 0623-537 | PLUG,HOLE 1/2 DIA (DP 500) | 1 | $1.95 | |
| 4 | 1604-526 | KNOB, ADJUSTER,EASY ADJ. | 1 | $101.95 | |
| 5 | 8042-486 | NUT,3/8-16 HEX-REG-GR5 Z&Y | 1 | $0.26 | |
| 7 | 0704-602 | END CAP,EASY ADJUST ASSEMBLY | 1 | $59.95 | |
| 8 | 1604-832 | NUT,HARDEND STOP 3/8-16UNC-EASY ADJUST | 1 | $11.95 | |
| 9 | 0623-697 | SCREW, MACH - HSFH 10-24X3/8 BLK | 1 | $0.25 | |
| 10 | 0423-182 | O-RING,-008 (3/16X5/16X1/16) | 1 | $1.23 | |
| 11 | 1604-833 | PISTON,ADJUSTER-EASY ADJUST | 1 | $32.95 | |
| 12 | 1604-278 | STRAP, FLOATING PISTON - TEFLON | 1 | $24.77 | |
| 13 | 1604-277 | O-RING, FLOATING PISTON | 1 | $4.54 | |
| 14 | 1604-835 | BODY,RESERVOIR-EASY ADJUST | 1 | $90.95 | |
| 15 | 1604-836 | END CAP,1.125" FLATS-EASY ADJUSTER | 1 | $81.95 | |
| 16 | 1604-271 | O-RING,OUTER | 1 | $2.47 | |
| 17 | 1604-531 | HOSE, ADJUSTER TO Q D COUPLER, 38IN. | 1 | $102.95 | |
| 18 | 1604-537 | HYDRAULIC COUPLING NIPPLE, FEMALE THREAD | 1 | $97.95 | |
| 19 | 4611-332 | DECAL,SHOCK-2002-ACT-2.3"X5" | 1 | $36.95 | |
| 20 | 4639-366 | S/M SHOCK OIL-1 QUART | 1 | $21.95 |
