Home Snowmobile 2002 ZR 600 EFI CC () SLIDE RAIL AND TRACK ASSEMBLY

SLIDE RAIL AND TRACK ASSEMBLY

2002 ZR 600 EFI CC ()

Scroll / pinch to zoom · drag to pan · double-click resets

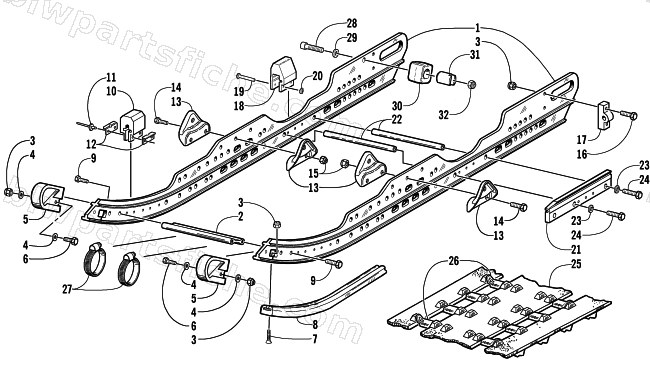

SLIDE RAIL AND TRACK ASSEMBLY diagram
# Part No. Description Qty Price
1 2604-050 RAIL, 121"-FORMED-STAMPED (WIDE PROFILE) 1 $331.95
2 1604-109 SADDLE,FRT ARM SHOCK RES.-MACH. 1 $120.95
3 8040-366 NUT,HEX LOCK-NYL 1/4-20 Z&Y 1 $0.26
4 8050-217 WASHER,FLAT- 1/4 X .625 X .065 Z&Y 1 $0.12
5 1604-137 NOSEPIECE,RAIL-BLUNT 1 $6.75
6 8002-044 SCREW,CAP-HH 1/4-20 X1.25 G5 Z&Y 1 $0.68
7 0123-869 SCRW,MACH,FH-1/4-20 X 1 1/4 1 $0.95
8 2604-257 WEARSTRIP,SLIDE RAIL-BLK 1 $33.95
9 8012-134 SCREW,CAP-HHNLP 5/16-18X1.25 G5 Z&Y 1 $1.95
10 0604-918 PAD,SHOCK-RUBBER 1 $13.73
11 8060-633 RIVET,BLIND-DH AA614 BLK 1 $1.09
12 0604-967 BRACKET,RETAINING-SHOCK PAD 1 $3.57
13 2604-159 BRACKET, MTG - FRONT ARM-PTD BLK 1 $30.95
14 8002-131 SCREW,CAP-HH 5/16-18 X.875 G5 Z&Y 1 $0.95
15 8040-426 NUT,HEX LOCK-NYL 5/16-18 Z&Y 1 $0.40
16 8002-042 SCREW,CAP-HH 1/4-20 X1.00 G5 Z&Y 1 $0.40
17 0704-352 ADJUSTER,TRACK-MACH. 1 $24.77
19 0623-772 RIVET,SOLID-3/16X1.5 1 $0.95
20 0623-773 PUSHNUT - 3/16 DIA STUD 1 $1.09
21 1604-488 BRACE,RAIL-RH (99 PRO) 1 $60.95
21 1604-489 BRACE,RAIL-LH (99 PRO) 1 $60.95
22 0604-930 AXLE,XBRC (ALUM) -625X8.750 (3/8-16) 1 $37.95
23 8051-277 WASHER,SPR LOCK-3/8 .377X.688X.115 Z&Y 1 $1.50
24 8002-225 SCREW,CAP-HH 3/8-16 X1.50 G5 Z&Y 1 $0.95
25 2602-396 TRACK,RIPSAW (NQ)-15X121X1.25" 1 $999.95
26 2602-383 CLIP,GUIDE 1 $4.26
28 8005-676 SCREW, CAP-HSH 3/8-16X1.75 Z&Y 1 $1.95
29 0623-044 WSHR,FLAT HARD .375 X.875 1 $4.68
30 2604-545 BLOCK, REAR ARM COUPLER 1 $13.73
31 2604-046 BUSHING, REAR ARM COUPLER 1 $29.95
32 8041-486 NUT,HEX THIN LOCK-NYL 3/8-16 Z&Y 1 $0.40
