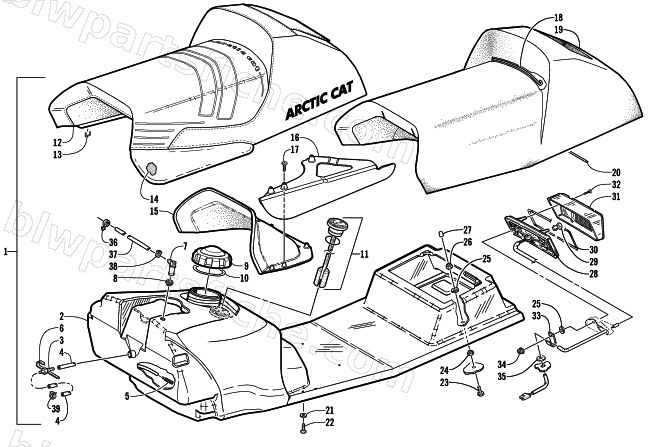

2002 Arctic Cat ZR 800 CC () — GAS TANK, SEAT, AND TAILLIGHT ASSEMBLY
2002 ZR 800 CC ()
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 1718-161 | SEAT,ASSY-02 ZR 800 L/E GRN | 1 | $757.95 | |
| 0 | 1718-162 | SEAT,ASSY-02 ZR 800 L/E BLK | 1 | $757.95 | |
| 2 | 0770-573 | TANK,GAS ASSY 02 ZR 800 | 1 | $427.95 | |
| 10 | 1670-228 | SEAL,GAS CAP | 1 | $26.95 | |
| 11 | 1670-241 | GAUGE, FUEL,W/GASKET - PRESS FIT | 1 | $102.95 | |
| 12 | 1706-888 | COVER, SEAT W/DECALS-02 ZR 600 EFI L/E | 1 | $400.95 | |
| 12 | 1706-889 | COVER, SEAT W/DECALS-02 ZR 600 EFI L/E | 1 | $425.95 | |
| 13 | 0624-528 | STAPLE,5/16L X 1/2W-20GA SS/5000 PAK-SEA | 1 | $161.95 | |
| 14 | 0617-417 | FOAM, PAD-TUNNEL-02 TRIPLES | 1 | $10.95 | |
| 15 | 1606-126 | INSERT,SEAT FOAM | 1 | $90.95 | |
| 16 | 1606-518 | INSERT, SEAT PAD-RH-99 ZR | 1 | $62.95 | |
| 16 | 1606-519 | INSERT, SEAT PAD-LH-99 ZR | 1 | $102.95 | |
| 17 | 0623-309 | SCREW, SELF TAP-PHPNH 12-11X3/4 A Z&B | 1 | $0.40 | |
| 18 | 1606-150 | WIRE, SEAT | 1 | $3.02 | |
| 19 | 1706-197 | FOAM,SEAT(77-82ILD).44@5.7 | 1 | $189.95 | |
| 21 | 8050-217 | WASHER,FLAT- 1/4 X .625 X .065 Z&Y | 1 | $0.12 | |
| 22 | 0623-783 | SCREW, ST-PAN HD-12 X 1 1/2-TYPE A Z&Y | 1 | $0.95 | |
| 23 | 8002-042 | SCREW,CAP-HH 1/4-20 X1.00 G5 Z&Y | 1 | $0.40 | |
| 24 | 8041-366 | NUT,HEX THIN LOCK-NYL 1/4-20 Z&Y | 1 | $0.26 | |
| 25 | 0623-184 | WASHER,FLAT 1/4 X 1.0 Z&Y | 1 | $1.95 | |
| 26 | 8040-366 | NUT,HEX LOCK-NYL 1/4-20 Z&Y | 1 | $0.26 | |
| 28 | 0609-091 | HOUSING,TAILLIGHT WITH SOCKET & HARNESS | 1 | $81.95 | |
| 29 | 0109-460 | BULB,STOP/TAILLAMP | 1 | $2.06 | |
| 30 | 0609-092 | GASKET,TAILLIGHT | 1 | $13.73 | |
| 31 | 0609-090 | LENS,TAILLIGHT | 1 | $30.95 | |
| 32 | 0609-093 | SCREW,RETAIN(M4X25 SELF TAPP) | 1 | $0.68 | |
| 33 | 1623-984 | CLAMP,WIRE - 76.14MM LG W/6.25 HOLE | 1 | $6.20 | |
| 34 | 0623-038 | NUT,HEX M6 Z&Y-SEMS (W/WASHER) | 1 | $0.26 | |
| 35 | 0617-136 | SEAL,FOAM-SEAT BASE | 1 | $2.06 | |
| 36 | 0623-101 | ROUTING CLIP,SNAP-IN | 1 | $5.51 | |
| 37 | 0610-015 | HOSE,GAS 1/4 X100' | 1 | $231.59 | |
| 37 | 0610-016 | HOSE,GAS 1/4 X25' | 1 | $117.95 | |
| 38 | 0623-063 | CLAMP, HOSE (SNP02) | 1 | $4.40 | |
| 39 | 0124-045 | CLAMP,HOSE - .402/.449 DIA (SNP04) | 1 | $2.61 |
