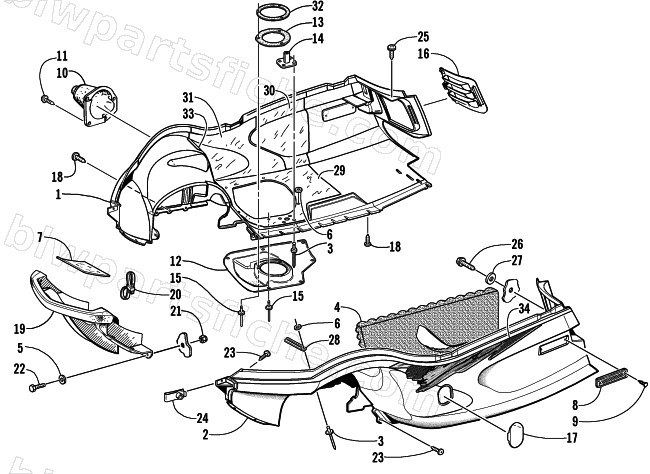

2002 Arctic Cat ZR 800 EFI — BELLY PAN AND FRONT BUMPER ASSEMBLY
2002 ZR 800 EFI
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1706-198 | BELLY PAN, RH-BLK-ROUTED | 1 | $221.95 | |
| 2 | 1706-295 | BELLYPAN, LH-GRN-ROUTED | 1 | $173.95 | |
| 2 | 1706-823 | BELLYPAN, LH-BLK-ROUTED | 1 | $525.95 | |
| 3 | 8061-508 | RIVET,BLIND-LF SS56 BLACK | 1 | $1.37 | |
| 4 | 0617-315 | FOAM,BELLYPAN LH | 1 | $33.95 | |
| 5 | 8050-222 | WASHER,FLAT- 1/4 X .734 X .063 Z&Y | 1 | $0.68 | |
| 6 | 0123-149 | WSHR,FLAT 11/64X3/8X.030TH Z&Y | 1 | $2.06 | |
| 7 | 0619-206 | TAPE,ALUM FOIL - 6" X 30 FT | 1 | $7.77 | |
| 8 | 0606-526 | REFLECTOR,FRONT-YELLOW | 1 | $3.02 | |
| 9 | 0623-269 | CLIP, CHRISTMAS TREE | 1 | $1.23 | |
| 10 | 0605-332 | BOOT,STEERING-DRAG LINK-RH | 1 | $40.95 | |
| 10 | 0605-333 | BOOT,STEERING-DRAG LINK-LH | 1 | $28.95 | |
| 11 | 0623-564 | SCREW,TAPPING #10 X 1.00 HWH | 1 | $3.57 | |
| 13 | 1612-372 | SEAL, EXH,OUTLET | 1 | $17.87 | |
| 14 | 0712-693 | PLATE, DRAIN-PTD BLK | 1 | $102.95 | |
| 15 | 8060-510 | RIVET,BLIND-DH SS58 BLK | 1 | $0.68 | |
| 16 | 2606-372 | LOUVER, AIR INTAKE-RH -GRN | 1 | $32.95 | |
| 16 | 2606-373 | LOUVER, AIR INTAKE-LH-GRN | 1 | $32.95 | |
| 16 | 1606-044 | LOUVER, AIR INTAKE-RH-BLK | 1 | $46.95 | |
| 16 | 1606-045 | LOUVER, AIR INTAKE-LH-BLK | 1 | $46.95 | |
| 17 | 2606-280 | PANEL, CLUTCH ACCESS-GRN | 1 | $20.95 | |
| 17 | 1606-767 | PANEL, CLUTCH ACCESS-BLK | 1 | $33.95 | |
| 18 | 0623-797 | SCREW,SELF TAP-TSTH 10-12X1/2 WO/GP | 1 | $0.45 | |
| 19 | 2606-224 | BUMPER,FR ROUTED | 1 | $152.95 | |
| 20 | 0623-285 | CABLE TIE,DOUBLE LOOP | 1 | $3.85 | |
| 21 | 8040-366 | NUT,HEX LOCK-NYL 1/4-20 Z&Y | 1 | $0.26 | |
| 22 | 8002-041 | SCREW,CAP-HH 1/4-20 X.875 G5 Z&Y | 1 | $0.40 | |
| 23 | 0623-784 | R/B 2623-163 | 1 | $0.35 | |
| 24 | 0623-427 | NUT,U-1/4X20 | 1 | $6.83 | |
| 25 | 0623-378 | SCREW,SELF TAP-PHTRH #8-32 X .50 AB Z&Y | 1 | $0.26 | |
| 26 | 0623-647 | SCREW,SELF TAP-HWH 1/4X2.0 A Z&Y | 1 | $0.95 | |
| 27 | 0623-184 | WASHER,FLAT 1/4 X 1.0 Z&Y | 1 | $1.95 | |
| 28 | 1623-984 | CLAMP,WIRE - 76.14MM LG W/6.25 HOLE | 1 | $6.20 | |
| 29 | 2606-374 | FOIL, PROTECTIVE,LOWER REAR | 1 | $30.95 | |
| 30 | 2606-375 | FOIL, PROTECTIVE,UPPER REAR | 1 | $15.11 | |
| 31 | 2606-376 | FOIL, PROTECTIVE,UPPER FRONT | 1 | $27.95 | |
| 32 | 0712-917 | PLATE,EXH-OUTLET SEAL-PTD BLK | 1 | $19.95 | |
| 33 | 2606-387 | FOIL,PROTECTIVE-LWR FRONT | 1 | $29.95 | |
| 34 | 4611-454 | DECAL, BELLYPAN-RH GRN | 1 | $106.95 | |
| 34 | 4611-455 | DECAL, BELLYPAN-LH GRN | 1 | $97.95 | |
| 34 | 4611-456 | DECAL, BELLYPAN-RH BLK | 1 | $89.95 | |
| 34 | 4611-457 | DECAL, BELLYPAN-LH BLK | 1 | $92.95 |
