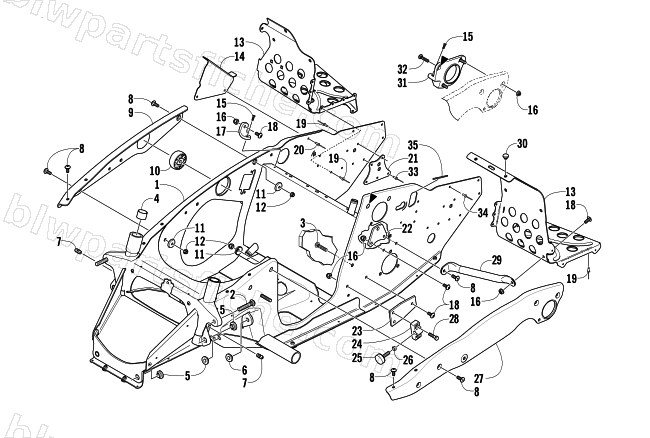

2003 Arctic Cat FIRECAT 500 SNO PRO — FRONT FRAME AND FOOTREST ASSEMBLY
2003 FIRECAT 500 SNO PRO
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0707-917 | FRONT END, REPLACEMENT KIT 03 F-MODEL | 1 | $2,162.95 | |
| 2 | 1623-019 | BOLT,RIB CAR-3/8-16X2.00 | 1 | $3.85 | |
| 3 | 1623-020 | BOLT,RIB CAR-5/16-18X1.62 | 1 | $20.63 | |
| 4 | 0675-161 | BEARING-14DU12 | 1 | $16.49 | |
| 5 | 0607-657 | BUSHING, LOWER- A-ARM | 1 | $2.47 | |
| 6 | 0607-656 | BUSHING, UPPER- A-ARM | 1 | $2.47 | |
| 7 | 1623-010 | FIT,GREASE-1/4-28 UNF-SELF THREAD | 1 | $1.92 | |
| 8 | 8017-580 | SCREW,MACH-TSTRH 1/4-20 X 3/4 GR2 Z&Y | 1 | $2.06 | |
| 9 | 2606-888 | BRACE,SIDE PLATE-RH | 1 | $36.95 | |
| 10 | 0608-364 | MOUNT,ENGINE-45 DURO | 1 | $65.95 | |
| 11 | 0623-943 | WASHER,SIDE PLATE BRACE | 1 | $30.95 | |
| 12 | 8041-366 | NUT,HEX THIN LOCK-NYL 1/4-20 Z&Y | 1 | $0.26 | |
| 13 | 2606-958 | FOOTREST,RH | 1 | $124.95 | |
| 13 | 2606-959 | FOOTREST,LH | 1 | $137.95 | |
| 14 | 2606-906 | GUARD,HOSE-BRAKE | 1 | $14.95 | |
| 15 | 1623-115 | SCREW,SELF TAP-TSFH 10-16X.750 TYP B | 1 | $0.40 | |
| 16 | 1623-066 | NUT,FLANGE-1/4-20 TOPLOCK-GD 5 Z&Y | 1 | $0.95 | |
| 17 | 2606-908 | SUPPORT,SIDE PLATE-RH | 1 | $17.87 | |
| 18 | 8017-579 | SCREW,MACH-TSTRH 1/4-20X.625 G2 Z&Y | 1 | $6.83 | |
| 19 | 0623-282 | RIVET,3/16 MONOBOLT | 1 | $0.95 | |
| 20 | 8060-706 | RIVET,BLIND-DH SS64 BLK | 1 | $0.40 | |
| 21 | 2706-151 | PLATE,BACKING-FRT ARM-PTD BLK | 1 | $20.63 | |
| 22 | 0607-725 | PLATE,MTG-SNUBBER | 1 | $74.95 | |
| 23 | 2606-939 | PLATE,MTG-TORQUE BUMPER | 1 | $5.95 | |
| 24 | 0704-352 | ADJUSTER,TRACK-MACH. | 1 | $24.77 | |
| 25 | 0608-396 | BUMPER,TORQ.{1.55-1.45}-ENGINE-40 DURO | 1 | $13.73 | |
| 26 | 8042-486 | NUT,3/8-16 HEX-REG-GR5 Z&Y | 1 | $0.26 | |
| 27 | 2606-885 | BRACE,SIDE PLATE-UPR LH | 1 | $213.95 | |
| 28 | 8002-042 | SCREW,CAP-HH 1/4-20 X1.00 G5 Z&Y | 1 | $0.40 | |
| 29 | 2706-216 | TUBE,BELT GUARD-PTD BLK | 1 | $22.95 | |
| 30 | 1606-038 | BUMPER, AIR SILENCER | 1 | $1.95 | |
| 31 | 0708-415 | BRKT,BEARING SUPPORT W/BOLT | 1 | $34.95 | |
| 32 | 0623-117 | BOLT,RIB NECK-RDH 1/4-20X1.00 Z&Y | 1 | $20.63 | |
| 33 | 0623-341 | RIVET,3/16 MONOBOLT (.214/.437) | 1 | $1.23 | |
| 34 | 1623-130 | RIVET,3/16 HUCK-M4 | 1 | $1.64 | |
| 35 | 0706-371 | TRIM,RACK-36 | 1 | $20.63 |
