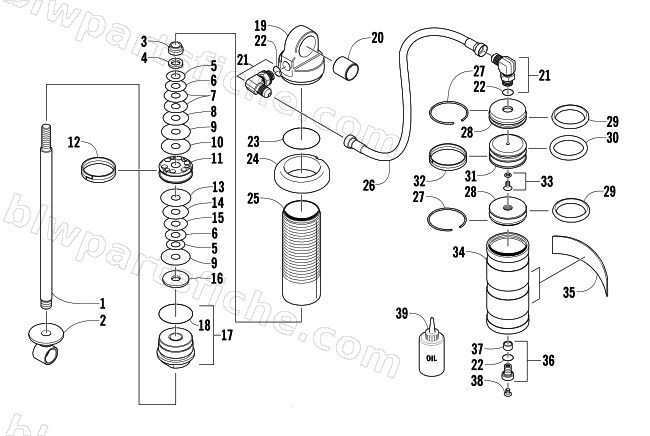

2003 Arctic Cat FIRECAT 700 EFI SNO PRO — REAR SUSPENSION FRONT ARM SHOCK ABSORBER
2003 FIRECAT 700 EFI SNO PRO
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 0704-930 | SHOCK , FRT ARM-FOX | 1 | $1,185.95 | |
| 1 | 2604-409 | SHAFT,CHROME-.498X6.450 | 1 | $66.95 | |
| 2 | 0604-625 | EYELET, SHOCK-ASSY | 1 | $95.95 | |
| 3 | 0603-301 | NUT,CAP-FOX SHOCK | 1 | $6.95 | |
| 4 | 0603-389 | WASHER,BACKUP | 1 | $12.95 | |
| 5 | 0603-335 | VALVE, .800X.010(3/8ID) | 1 | $12.95 | |
| 6 | 0603-338 | VALVE, .900X.010(3/8ID) | 1 | $14.95 | |
| 7 | 0603-341 | VALVE,1.000X.010(3/8ID) | 1 | $6.95 | |
| 8 | 0603-344 | VALVE,1.100X.010(3/8ID) | 1 | $12.95 | |
| 9 | 0603-347 | VALVE,1.250X.010(3/8ID) | 1 | $13.95 | |
| 10 | 0603-883 | VALVE, SHOCK 1.250 X.012(3/8ID) | 1 | $6.95 | |
| 11 | 2604-412 | PISTON,.055 DIA HOLE | 1 | $58.95 | |
| 12 | 0603-292 | STRAP,PISTON-(STEP)-TURCITE | 1 | $36.95 | |
| 13 | 0603-891 | VALVE, SHOCK 1.300 X.012 | 1 | $12.95 | |
| 14 | 0603-882 | VALVE, SHOCK 1.100 X.012(3/8ID) | 1 | $12.95 | |
| 15 | 0603-881 | VALVE, SHOCK 1.000 X.012(3/8ID) | 1 | $6.95 | |
| 16 | 0603-540 | WASHER, TOP OUT-1.125OD X .378 ID X.093 | 1 | $16.49 | |
| 17 | 2604-413 | BEARING,ENDCAP.498" X 1.21"-ASSY | 1 | $151.95 | |
| 18 | 1604-420 | O-RING | 1 | $4.95 | |
| 19 | 1604-578 | ENDCAP, SHOCK - ASSY (FOX) | 1 | $157.95 | |
| 20 | 1604-791 | BUSHING,SHOCK-.890ID X .800 | 1 | $15.11 | |
| 21 | 2604-943 | FITTING,ELBOW-90 DEG | 1 | $36.95 | |
| 22 | 1604-318 | O-RING-END CAP FITTING(FOX ONLY) | 1 | $11.95 | |
| 23 | 0603-438 | O-RING -END CAP | 1 | $4.95 | |
| 24 | 0603-805 | ADJUSTER,SPRING-SHOCK (FOX)-THREADED BOD | 1 | $35.95 | |
| 25 | 2604-411 | BODY,SHOCK-5.545 | 1 | $86.95 | |
| 26 | 2604-416 | HOSE,FEMALE SWIVEL 1/2-20-25.5 | 1 | $184.95 | |
| 27 | 0604-992 | RETAINER, .062X1.850 ID ENDCAP | 1 | $6.06 | |
| 28 | 1603-936 | END CAP,RESERVOIR-CLEAR ANOD | 1 | $52.95 | |
| 29 | 0603-671 | O-RING, RES ENDCAP | 1 | $4.95 | |
| 30 | 1603-236 | O-RING, .210 C.S. X 1.350 ID | 1 | $11.95 | |
| 31 | 2604-517 | PISTON, INTERNAL FLOATING | 1 | $29.95 | |
| 32 | 1603-235 | STRAP, PISTON - RES | 1 | $21.95 | |
| 33 | 1604-316 | SCREW, RELIEF W/ O-RING | 1 | $4.95 | |
| 34 | 1603-935 | RESERVOIR,3 GROOVES-BLK ANOD | 1 | $152.95 | |
| 35 | 1603-932 | DECAL,SHOCK-6.25X1.00 | 1 | $21.95 | |
| 36 | 0703-341 | VALVE,PRESSURE-ASS'Y | 1 | $56.95 | |
| 38 | 0624-097 | SCREW, MACH HSBH #8-32X.25 (SS) | 1 | $0.85 | |
| 39 | 4639-366 | S/M SHOCK OIL-1 QUART | 1 | $21.95 |
