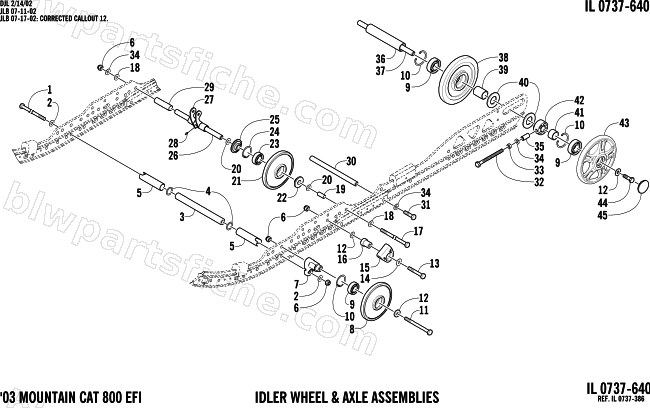

IDLER WHEEL ASSEMBLY
2003 MOUNTAIN CAT 800 EFI ()
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0623-527 | CAPSCREW, 3/8-16X11 Z&Y GD5 | 1 | $30.95 | |
| 2 | 0623-439 | WASHER, FLAT .375X.625X.064 | 1 | $2.33 | |
| 3 | 1604-792 | AXLE, STEEL-7/8 X 3/8 X 8.750 ZY | 1 | $58.95 | |
| 4 | 0623-912 | WASHER,FLAT-.890 X 1.19 X .060 Z&Y | 1 | $0.95 | |
| 5 | 1604-793 | SPACER,FRONT ARM SHOCK | 1 | $29.95 | |
| 6 | 8040-486 | NUT,HEX LOCK-NYL 3/8-16 Z&Y | 1 | $0.26 | |
| 7 | 2604-579 | BLOCK,MTG-IDLER WHEEL(DIE CAST) | 1 | $45.95 | |
| 8 | 3604-039 | WHEEL,IDL-5.63 W.787"ID BLK (NO SPOKE) | 1 | $53.95 | |
| 9 | 3604-033 | BEARING,WHL-NSK CHINA 6004-W/ENS GREASE | 1 | $20.63 | |
| 10 | 0623-946 | RING,INTERNAL RETAINING-#165 | 1 | $2.06 | |
| 11 | 8002-232 | SCREW,CAP-HH 3/8-16 X3.25 G5 Z&Y | 1 | $2.06 | |
| 12 | 0623-664 | WASHER,FLAT 1.00X.390X.164 Z&Y | 1 | $1.23 | |
| 13 | 8002-229 | SCREW,CAP-HH 3/8-16 X2.50 G5 Z&Y | 1 | $1.50 | |
| 14 | 8050-282 | WASHER,FLAT- 3/8 X 1.000 X .063 Z&Y | 1 | $0.95 | |
| 15 | 2604-516 | SLIDE, SPRING-TALL | 1 | $6.06 | |
| 16 | 0604-912 | BLOCK,SLIDE-SPRING-MTG | 1 | $27.95 | |
| 17 | 0623-907 | SCREW, CAP-HH 3/8-16X10.0 GR5 Z&Y | 1 | $4.26 | |
| 18 | 0623-044 | WSHR,FLAT HARD .375 X.875 | 1 | $4.68 | |
| 19 | 1604-213 | SPACER,ALUM-THK WALL 1.410 | 1 | $33.95 | |
| 20 | 0623-675 | WASHER, FLAT-.641 X 1.187 X .060 Z&Y | 1 | $0.95 | |
| 21 | 1604-684 | WHEEL,IDLER-5.63(2-5/8DIA INSR) | 1 | $53.95 | |
| 22 | 1604-773 | INSERT,5/8 BORE X 1.580 OD | 1 | $5.51 | |
| 23 | 0107-598 | BEARING,BALL-25MM | 1 | $12.35 | |
| 24 | 0123-798 | RING,INTERNAL-RETAINING | 1 | $1.64 | |
| 25 | 1604-772 | INSERT,5/8 BORE X 2 OD (SHORT) | 1 | $5.51 | |
| 26 | 1604-209 | AXLE,STEEL-8.75 (THRU BOLT) | 1 | $73.95 | |
| 27 | 0704-589 | PIVOT,REAR SHOCK-PTD BLK | 1 | $30.95 | |
| 28 | 0623-922 | FITTING,GREASE-PRESS FIT W/CHK BALL | 1 | $1.92 | |
| 29 | 0603-105 | SPACER,AUX WHEEL-INSIDE | 1 | $13.73 | |
| 30 | 0604-930 | AXLE,XBRC (ALUM) -625X8.750 (3/8-16) | 1 | $37.95 | |
| 31 | 8002-225 | SCREW,CAP-HH 3/8-16 X1.50 G5 Z&Y | 1 | $0.95 | |
| 32 | 0623-123 | SCREW,CAP-HEX-3/8-16X5 | 1 | $2.47 | |
| 33 | 8042-486 | NUT,3/8-16 HEX-REG-GR5 Z&Y | 1 | $0.26 | |
| 34 | 8051-277 | WASHER,SPR LOCK-3/8 .377X.688X.115 Z&Y | 1 | $1.50 | |
| 35 | 0604-298 | SPACER,SHOCK LINK-Z&Y | 1 | $33.95 | |
| 36 | 1604-940 | SPACER,REAR WHEEL- 6.456 LG | 1 | $15.11 | |
| 37 | 1604-794 | AXLE,XBRC-.785X13.207 (3/8-16) | 1 | $72.95 | |
| 38 | 3604-060 | WHEEL,IDL-7.12 W.787"ID BLK(NO SPOKE) | 1 | $53.95 | |
| 39 | 1604-938 | SPACER,REAR WHEEL- 1.600 LG | 1 | $35.95 | |
| 40 | 0623-921 | WSHR, FLAT.788ID X 1.50OD X .109 | 1 | $1.64 | |
| 41 | 1604-939 | SPACER,REAR WHEEL- .625 LG | 1 | $20.63 | |
| 42 | 0704-672 | BUSHING, REAR WHEEL ADJUSTER-MACH | 1 | $12.35 | |
| 43 | 3604-062 | WHEEL,IDL-7.12 W.787"ID PLATINUM | 1 | $53.95 | |
| 44 | 8002-223 | SCREW,CAP-HH 3/8-16 X1.125 G5 Z&Y | 1 | $8.21 | |
| 45 | 1604-952 | CAP,IDL WHL-BLACK | 1 | $13.73 |
