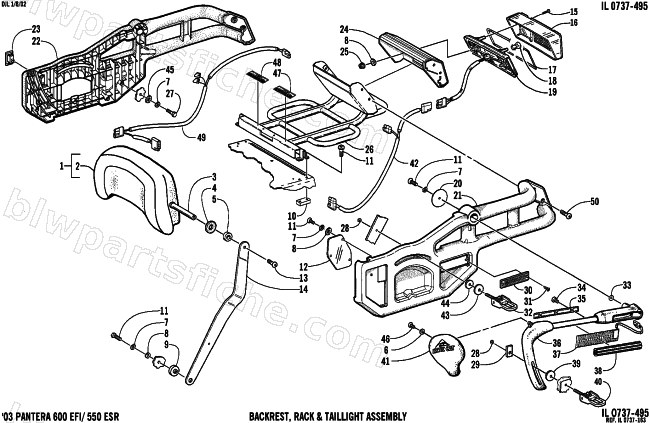

2003 Arctic Cat PANTERA 600 EFI ESR () — BACKREST AND TAILLIGHT ASSEMBLY
2003 PANTERA 600 EFI ESR ()
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 2706-149 | BACKREST-W/COVER-BLK CHERRY | 1 | $394.95 | |
| 2 | 1706-375 | COVER, BACKREST - BLK CHERRY | 1 | $110.95 | |
| 3 | 0114-163 | AXLE,INNER CARRIAGE | 1 | $56.95 | |
| 4 | 0723-003 | WASHER,CUP-PTD BLK | 1 | $9.59 | |
| 5 | 0616-547 | BLOCK,TENSION-BACKREST | 1 | $5.65 | |
| 6 | 0123-802 | WASHER,FLAT .194X.50X.048-Z&Y | 1 | $0.12 | |
| 7 | 8051-217 | WASHER,SPR LOCK-1/4 .252X.489X.077 Z&Y | 1 | $0.35 | |
| 8 | 8050-212 | WASHER,FLAT- 1/4 X .500 X .063 Z&Y | 1 | $0.68 | |
| 9 | 1606-903 | SPACER,BACKREST ADJ. | 1 | $5.95 | |
| 10 | 2606-786 | PLATE, HEAT EXCH | 1 | $90.95 | |
| 11 | 8017-582 | R/B 1623-689 | 1 | $0.65 | |
| 12 | 2706-129 | RETAINER,HANDHOLD-PASSENGER-PTD BLK | 1 | $13.73 | |
| 13 | 0623-566 | SCREW,MACH-HSBH 3/8-16X1.25 BLK Z | 1 | $1.64 | |
| 14 | 2706-126 | ARM,ADJ BACKREST-RH-PTD BLK | 1 | $121.95 | |
| 14 | 2706-127 | ARM,ADJ BACKREST-LH-PTD BLK | 1 | $121.95 | |
| 15 | 0609-093 | SCREW,RETAIN(M4X25 SELF TAPP) | 1 | $0.68 | |
| 16 | 0609-090 | LENS,TAILLIGHT | 1 | $30.95 | |
| 17 | 0609-092 | GASKET,TAILLIGHT | 1 | $13.73 | |
| 18 | 0109-460 | BULB,STOP/TAILLAMP | 1 | $2.06 | |
| 19 | 0609-091 | HOUSING,TAILLIGHT WITH SOCKET & HARNESS | 1 | $81.95 | |
| 20 | 2706-128 | RETAINER,HANDHOLD-PTD BLK | 1 | $13.73 | |
| 23 | 0609-370 | SWITCH,PASSENGER HANDWARMER | 1 | $46.95 | |
| 24 | 1606-689 | COVER,TAILLIGHT | 1 | $120.95 | |
| 25 | 0623-038 | NUT,HEX M6 Z&Y-SEMS (W/WASHER) | 1 | $0.26 | |
| 26 | 1706-230 | BRKT,MTG-RACK/TAILLIGHT-PTD BLK | 1 | $215.95 | |
| 27 | 8002-042 | SCREW,CAP-HH 1/4-20 X1.00 G5 Z&Y | 1 | $0.40 | |
| 28 | 0623-826 | E-RING, 3/16 | 1 | $0.26 | |
| 29 | 0623-850 | T-NUT, STEEL,1/4-28 SS | 1 | $9.59 | |
| 30 | 0606-029 | REFLECTOR, RED | 1 | $13.73 | |
| 31 | 0623-269 | CLIP, CHRISTMAS TREE | 1 | $1.23 | |
| 32 | 1606-819 | LEVER,QUICK RELEASE-BACKREST | 1 | $55.95 | |
| 33 | 0670-183 | O-RING, 5/8 X 13/16 OD | 1 | $0.26 | |
| 34 | 0623-727 | SCREW,SELF TAP-TSPNH 10-16X5/8 TYPE AB Z | 1 | $1.37 | |
| 35 | 1606-772 | RETAINER,GRIP-PASSENGER | 1 | $17.95 | |
| 36 | 1606-684 | HANDHOLD,PASSENGER-RH | 1 | $137.95 | |
| 36 | 1606-685 | HANDHOLD,PASSENGER-LH | 1 | $137.95 | |
| 39 | 0623-837 | WASHER,FRICTION-.25X1.00X.125 | 1 | $5.92 | |
| 40 | 1606-688 | LEVER,QUICK RELEASE-HANDHOLD | 1 | $52.95 | |
| 41 | 1606-238 | DEFLECTOR,WIND-RH | 1 | $56.95 | |
| 41 | 1606-239 | DEFLECTOR,WIND-LH | 1 | $56.95 | |
| 42 | 0686-701 | HARNESS,RACK-LH | 1 | $74.95 | |
| 43 | 0623-842 | WASHER, .280X1.75X.086 (MELINITE) | 1 | $12.35 | |
| 44 | 0623-838 | WASHER,FRICTION-.25X1.63X.125 | 1 | $5.92 | |
| 45 | 8050-222 | WASHER,FLAT- 1/4 X .734 X .063 Z&Y | 1 | $0.68 | |
| 46 | 0623-378 | SCREW,SELF TAP-PHTRH #8-32 X .50 AB Z&Y | 1 | $0.26 | |
| 47 | 4611-043 | DECAL, CAUTION-LATCH/PAYLOAD-FRCH | 1 | $12.95 | |
| 48 | 4611-042 | DECAL, CAUTION-LATCH/PAYLOAD-ENGL | 1 | $12.95 | |
| 49 | 0686-702 | HARNESS,RACK-RH | 1 | $65.95 | |
| 50 | 8017-580 | SCREW,MACH-TSTRH 1/4-20 X 3/4 GR2 Z&Y | 1 | $2.06 |
