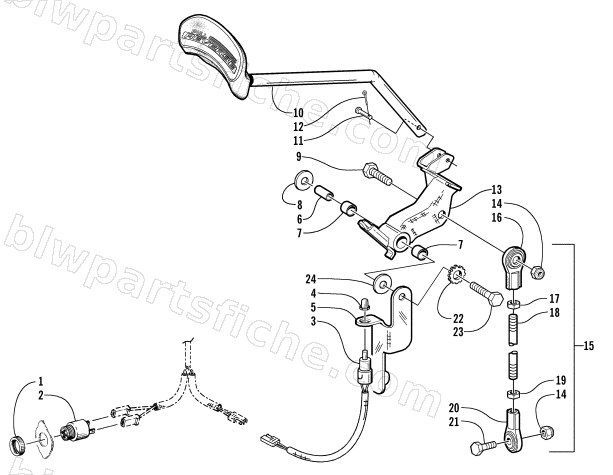

2003 Arctic Cat PANTERA 600 EFI ESR () — REVERSE SHIFT LEVER ASSEMBLY
2003 PANTERA 600 EFI ESR ()
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0630-017 | RING,RETAINING-REV ALARM | 1 | $12.35 | |
| 2 | 0630-010 | ALARM,REVERSE | 1 | $112.95 | |
| 3 | 0630-011 | SWITCH, ALARM | 1 | $60.95 | |
| 4 | 0630-013 | BOOT,SWITCH-REVERSE | 1 | $20.63 | |
| 5 | 0702-465 | BRKT,REV.SWITCH-PTD BLK | 1 | $13.95 | |
| 6 | 0602-853 | AXLE,PIVOT LINK | 1 | $12.95 | |
| 7 | 0602-844 | BEARING, (GARLOCK 08DU08) SHOCK END .500 | 1 | $3.16 | |
| 8 | 8050-252 | WASHER,FLAT- 5/16 X .875 X .063 Z&Y | 1 | $0.68 | |
| 9 | 8002-137 | SCREW,CAP-HH 5/16-18 X2.00 G5 Z&Y | 1 | $1.09 | |
| 10 | 0602-978 | LEVER, REVERSE SHIFT | 1 | $54.95 | |
| 11 | 0623-641 | PIN,CLEVIS-3/16X1 | 1 | $1.19 | |
| 13 | 0702-349 | LINK,SHIFT PIVOT-W/BUSHING | 1 | $203.95 | |
| 14 | 8040-426 | NUT,HEX LOCK-NYL 5/16-18 Z&Y | 1 | $0.40 | |
| 15 | 0702-347 | LINK,SHIFTING-LOWER | 1 | $84.95 | |
| 16 | 0602-305 | ROD END L.H. 5/16-24 UNF | 1 | $22.95 | |
| 17 | 0623-260 | NUT,HEX JAM 5/16-24 NF L H | 1 | $1.09 | |
| 19 | 0123-144 | NUT,HEX-JAM 5/16-24 NF ZN | 1 | $0.26 | |
| 20 | 0602-322 | ROD END,5/16-24-RH | 1 | $29.95 | |
| 21 | 8002-132 | SCREW,CAP-HH 5/16-18 X1.00 G5 Z&Y | 1 | $0.95 | |
| 22 | 8053-242 | WASHER,LOCK-5/16 EXT TOOTH TYP A Z&Y | 1 | $0.12 | |
| 23 | 8002-140 | SCREW,CAP-HH 5/16-18 X2.75 G5 Z&Y | 1 | $1.23 | |
| 24 | 8050-247 | WASHER,FLAT- 5/16 X .688 X .065 Z&Y | 1 | $0.68 |
