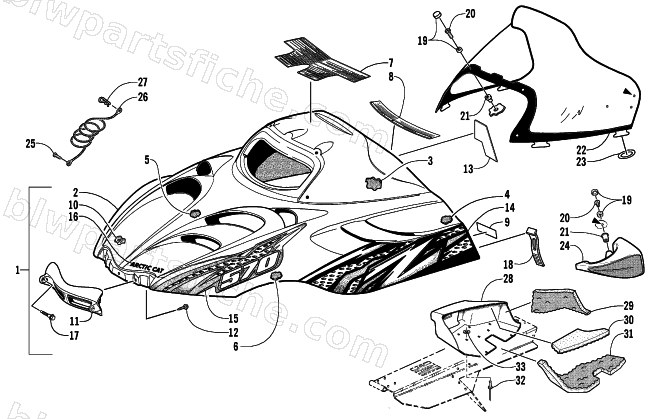

2003 Arctic Cat Z 570 — HOOD AND WINDSHIELD ASSEMBLY
2003 Z 570
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1718-355 | HOOD W/ DECALS-03 Z 570 | 1 | $1,312.95 | |
| 1 | 1718-318 | HOOD, W/DECALS-03 Z 570 ESR | 1 | $1,312.95 | |
| 2 | 1718-103 | HOOD W/O DECALS-Z | 1 | $1,092.95 | |
| 2 | 1718-271 | HOOD, W/O DECALS-03 Z 570 ESR | 1 | $948.95 | |
| 4 | 0617-322 | FOAM,HOOD-UPPER RH | 1 | $42.95 | |
| 4 | 0617-323 | FOAM,HOOD-UPPER LH | 1 | $53.95 | |
| 5 | 0617-328 | FOAM,HOOD-MIDDLE | 1 | $26.95 | |
| 6 | 0617-326 | FOAM,HOOD-REAR RH | 1 | $17.95 | |
| 6 | 0617-327 | FOAM,HOOD-REAR LH | 1 | $29.95 | |
| 7 | 3611-485 | DECAL, WARNING-GENL & BRAKE-ENG & FRNCH | 1 | $35.95 | |
| 8 | 3611-970 | DECAL, CAUTION-ENG/BTRY/FUEL-ENG &FRCH | 1 | $41.95 | |
| 9 | 3611-509 | DECAL, WARNING-SEATING CAPACITY | 1 | $72.95 | |
| 10 | 1606-938 | FOIL,HOOD-RH | 1 | $54.95 | |
| 10 | 1606-939 | FOIL, HOOD-LH | 1 | $75.95 | |
| 11 | 1606-720 | HINGE, HOOD | 1 | $45.95 | |
| 12 | 0623-797 | SCREW,SELF TAP-TSTH 10-12X1/2 WO/GP | 1 | $0.45 | |
| 13 | 3611-580 | DECAL,REVERSE | 1 | $25.95 | |
| 14 | 4611-652 | DECAL, HOOD-LOWER-RH | 1 | $99.95 | |
| 14 | 4611-653 | DECAL, HOOD-LOWER-LH | 1 | $99.95 | |
| 14 | 4611-688 | DECAL, HOOD-LOWER-RH-Z ES/ESR | 1 | $99.95 | |
| 14 | 4611-689 | DECAL, HOOD-LOWER-LH-Z ES/ESR | 1 | $99.95 | |
| 15 | 4611-658 | DECAL, HOOD-UPPER-RH-Z 570 | 1 | $86.95 | |
| 15 | 4611-659 | DECAL, HOOD-UPPER-LH-Z 570 | 1 | $89.95 | |
| 15 | 4611-700 | DECAL, HOOD-UPPER-RH-570-Z ES/ESR | 1 | $92.95 | |
| 15 | 4611-701 | DECAL, HOOD-UPPER-LH-570-Z ES/ESR | 1 | $92.95 | |
| 16 | 4611-710 | DECAL, CURVED "AC"-FLAT BLK | 1 | $18.95 | |
| 16 | 4611-470 | DECAL, HOOD-"ARCTIC CAT"-ORN | 1 | $94.95 | |
| 17 | 0623-690 | SCREW,HDHS-1/4-20X1.240 Z&Y | 1 | $24.77 | |
| 18 | 1606-067 | STRAP, HOLDDOWN- HOOD | 1 | $12.35 | |
| 19 | 0124-054 | SNAP CAP W/WASHER | 1 | $1.23 | |
| 20 | 0623-902 | SCREW, MACH-PHTRH-10-32X5/8-ZY | 1 | $0.95 | |
| 21 | 0623-845 | NUT, EXP,10-32 | 1 | $2.47 | |
| 22 | 2606-674 | WINDSHIELD, GREEN-W/GREEN SCREENING | 1 | $208.95 | |
| 22 | 2606-366 | WINDSHIELD, MED-W/MIRROR HOLES | 1 | $200.95 | |
| 23 | 0616-032 | O-RING-WINDSHIELD (1 I.D.) | 1 | $1.78 | |
| 26 | 1606-158 | CABLE HOOD 35.0" | 1 | $15.11 | |
| 28 | 2606-370 | DUCT, AIR-OUT | 1 | $57.95 | |
| 29 | 0617-428 | FOAM, DUCT, AIR-OUT-570-SIDE | 1 | $9.59 | |
| 30 | 0617-427 | FOAM, DUCT, AIR-OUT-570-TOP | 1 | $13.73 | |
| 31 | 0617-425 | FOAM, DUCT, AIR-OUT-570-BOTTOM | 1 | $23.39 | |
| 32 | 8060-508 | RIVET,BLIND-DH SS56 BLK | 1 | $0.26 | |
| 33 | 0123-802 | WASHER,FLAT .194X.50X.048-Z&Y | 1 | $0.12 |
