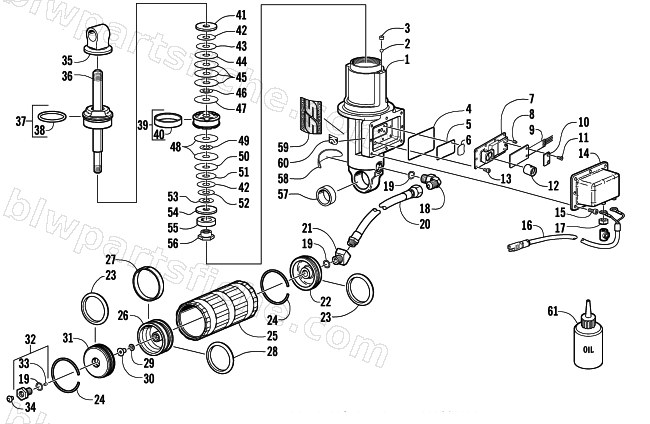

2003 Arctic Cat ZL 800 EFI SS () — REAR SUSPENSION FRONT ARM SHOCK ABSORBER
2003 ZL 800 EFI SS ()
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 0704-870 | SHOCK, FRONT ARM-ASSY | 1 | $768.95 | |
| 1 | 2604-093 | BODY, SHOCK-FRT ARM (SS) | 1 | $360.95 | |
| 2 | 1604-653 | BALL,PORT PLUG-SS | 1 | $2.95 | |
| 3 | 1604-652 | PLUG,PORT- M5-1.0 X 4.0 | 1 | $1.50 | |
| 4 | 1604-654 | O-RING,COVER-SHOCK BODY | 1 | $2.88 | |
| 5 | 1604-625 | O-RING,BENDER HOLDER | 1 | $3.95 | |
| 6 | 1604-622 | VALVE,BACK FLOW-16098 | 1 | $6.47 | |
| 7 | 1604-623 | HOLDER,BENDER-16538-MACH | 1 | $41.95 | |
| 8 | 0623-861 | SCREW,SET-HS CP M3-0.5X4.0 LG SS | 1 | $0.40 | |
| 9 | 1604-624 | BENDER | 1 | $332.95 | |
| 10 | 1604-626 | CLAMP,PLATE-BENDER-16265 | 1 | $5.92 | |
| 11 | 0623-862 | SCREW,MACH-PHFH M2.5-0.45X5.0 LG SS | 1 | $0.40 | |
| 12 | 1604-627 | VALVE,BENDER-MACH-16539 | 1 | $19.25 | |
| 13 | 0623-860 | SCREW,AH-BENDER HOLDER | 1 | $0.85 | |
| 14 | 1603-868 | COVER, SS ELECTRICAL-FRT-ASSY | 1 | $486.95 | |
| 15 | 0623-864 | SCREW,CAP-HSH M4-0.7X10.0 LG SS | 1 | $0.95 | |
| 16 | 0686-855 | HARNESS, STUB-75" SMART SHOCK | 1 | $74.95 | |
| 17 | 0623-993 | NUT, LOCK - NSL6-32UNC SS | 1 | $0.85 | |
| 18 | 1604-533 | ELBOW,90 DEG-7/16-20X7/16 W/FLARE | 1 | $37.95 | |
| 19 | 1604-284 | O-RING, PRESSURE VALVE | 1 | $1.95 | |
| 20 | 1604-790 | HOSE, RESERVOIR-16" LG-SMT SHOCK | 1 | $101.95 | |
| 21 | 1604-534 | 45DEG. STRAIGHT THREAD ELBOW, FLARE TUBE | 1 | $14.95 | |
| 22 | 1604-728 | END CAP,RESERVOIR-1/8-27 NPT | 1 | $40.95 | |
| 23 | 0603-968 | O-RING - .139 X 1.484 | 1 | $2.75 | |
| 24 | 0603-985 | CIRCLIP,RESERVOIR - .063 DIA X 1.77 ID | 1 | $1.95 | |
| 25 | 1603-315 | BODY,RESERVOIR-4.75" GROOVED | 1 | $74.95 | |
| 26 | 0603-986 | PISTON, FLOATING - RESERVIOR | 1 | $79.95 | |
| 27 | 0603-988 | STRAP, PISTON - FLOATING - TEFLON | 1 | $34.95 | |
| 28 | 0603-987 | O-RING - .210 X 1.350 | 1 | $8.21 | |
| 29 | 0423-182 | O-RING,-008 (3/16X5/16X1/16) | 1 | $1.23 | |
| 30 | 0623-697 | SCREW, MACH - HSFH 10-24X3/8 BLK | 1 | $0.25 | |
| 31 | 0603-989 | ENDCAP, RESERVOIR | 1 | $114.95 | |
| 32 | 0704-383 | VALVE, PRESSURE - ASSY | 1 | $14.95 | |
| 34 | 0624-433 | SCREW, MACH - HSBH 8-32X1/4 SS | 1 | $0.68 | |
| 35 | 1604-796 | EYELET, SHOCK - .630 DIA X .950 LGTH | 1 | $28.95 | |
| 36 | 1604-659 | ROD, SHOCK - 5.835 SPECIAL | 1 | $230.95 | |
| 37 | 0704-386 | ENDCAP - ASSY | 1 | $94.95 | |
| 38 | 1604-271 | O-RING,OUTER | 1 | $2.47 | |
| 39 | 1604-640 | PISTON, BLANK,W/TEFLON BAND STRAP | 1 | $34.95 | |
| 40 | 1604-643 | BAND,TEFLON-ENDLESS | 1 | $22.01 | |
| 41 | 1604-272 | WASHER, TOP OUT -1.125 x .094 | 1 | $1.37 | |
| 42 | 2603-075 | VALVE,SHOCK-1.000 DIA X .010 | 1 | $5.95 | |
| 43 | 2603-096 | VALVE,SHOCK-1.100 DIA X .012 | 1 | $5.95 | |
| 44 | 2603-127 | VALVE,SHOCK-1.250 DIA X .015 | 1 | $5.95 | |
| 45 | 2603-137 | VALVE,SHOCK-1.300 DIA X .015 | 1 | $5.95 | |
| 46 | 2603-044 | VALVE,SHOCK- .700 DIA X .008 | 1 | $5.95 | |
| 47 | 2603-134 | VALVE,SHOCK-1.300 DIA X .008 | 1 | $5.95 | |
| 48 | 2603-135 | VALVE,SHOCK-1.300 DIA X .010 | 1 | $5.95 | |
| 49 | 2603-042 | VALVE,SHOCK- .700 DIA X .006 | 1 | $5.95 | |
| 50 | 2603-125 | VALVE,SHOCK-1.250 DIA X .010 | 1 | $5.51 | |
| 51 | 2603-095 | VALVE,SHOCK-1.100 DIA X .010 | 1 | $5.95 | |
| 52 | 2603-065 | VALVE,SHOCK- .900 DIA X .010 | 1 | $5.95 | |
| 53 | 2603-055 | VALVE,SHOCK- .800 DIA X .010 | 1 | $5.95 | |
| 54 | 0624-523 | WASHER,CAP-SS | 1 | $3.16 | |
| 55 | 1604-632 | MAGNET-ION-13 | 1 | $69.95 | |
| 56 | 0624-522 | NUT,SPECIAL-SS | 1 | $10.97 | |
| 57 | 1604-791 | BUSHING,SHOCK-.890ID X .800 | 1 | $15.11 | |
| 58 | 3611-007 | DECAL,SHOCK-WARNING | 1 | $12.35 | |
| 59 | 4611-444 | DECAL, FRT ARM SHOCK "SS" | 1 | $60.95 | |
| 60 | 4611-569 | DECAL, K2 SHOCK | 1 | $6.95 | |
| 61 | 4639-366 | S/M SHOCK OIL-1 QUART | 1 | $21.95 |
