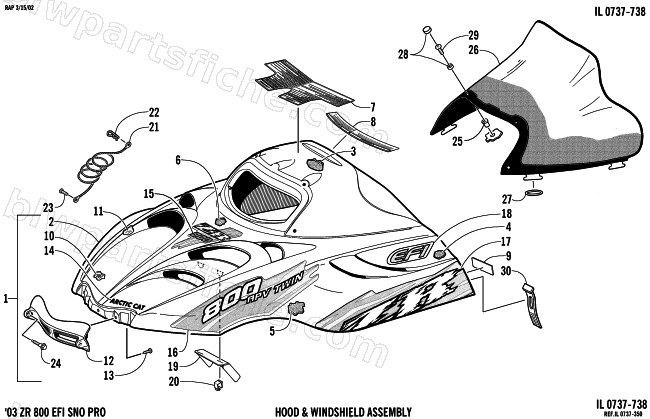

2003 Arctic Cat ZR 800 EFI SNO PRO () — HOOD AND WINDSHIELD ASSEMBLY
2003 ZR 800 EFI SNO PRO ()
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1718-206 | HOOD W/DECALS (03 ZR 800 EFI GRN) | 1 | $1,201.95 | |
| 1 | 1718-207 | HOOD W/DECALS (03 ZR 800 EFI BLK) | 1 | $1,201.95 | |
| 2 | 1718-031 | HOOD, W/O DECAL-02 ZR 800 | 1 | $1,168.95 | |
| 2 | 1718-054 | HOOD, W/O DECAL | 1 | $1,201.95 | |
| 4 | 0617-322 | FOAM,HOOD-UPPER RH | 1 | $42.95 | |
| 4 | 0617-323 | FOAM,HOOD-UPPER LH | 1 | $53.95 | |
| 5 | 0617-326 | FOAM,HOOD-REAR RH | 1 | $17.95 | |
| 5 | 0617-327 | FOAM,HOOD-REAR LH | 1 | $29.95 | |
| 6 | 0617-328 | FOAM,HOOD-MIDDLE | 1 | $26.95 | |
| 7 | 3611-485 | DECAL, WARNING-GENL & BRAKE-ENG & FRNCH | 1 | $35.95 | |
| 8 | 3611-970 | DECAL, CAUTION-ENG/BTRY/FUEL-ENG &FRCH | 1 | $41.95 | |
| 9 | 3611-509 | DECAL, WARNING-SEATING CAPACITY | 1 | $72.95 | |
| 10 | 1606-938 | FOIL,HOOD-RH | 1 | $54.95 | |
| 10 | 1606-939 | FOIL, HOOD-LH | 1 | $75.95 | |
| 11 | 2606-233 | FOIL, HOOD-UPR RH | 1 | $89.95 | |
| 12 | 1606-720 | HINGE, HOOD | 1 | $45.95 | |
| 13 | 0623-797 | SCREW,SELF TAP-TSTH 10-12X1/2 WO/GP | 1 | $0.45 | |
| 14 | 3611-187 | DECAL, HOOD-"ARCTIC CAT"-BLK | 1 | $26.95 | |
| 14 | 3611-679 | DECAL,HOOD-"ARCTIC CAT"- WHITE (CURVED) | 1 | $45.95 | |
| 15 | 4611-664 | DECAL,HOOD-CTR GRN | 1 | $41.95 | |
| 15 | 4611-665 | DECAL,HOOD-CTR BLK | 1 | $40.95 | |
| 16 | 4611-666 | DECAL,HOOD-ZR 800 APV-RH GRN | 1 | $99.95 | |
| 16 | 4611-667 | DECAL,HOOD-ZR 800 APV-LH GRN | 1 | $99.95 | |
| 16 | 4611-668 | DECAL,HOOD-ZR 800 APV-RH BLK | 1 | $102.95 | |
| 16 | 4611-669 | DECAL,HOOD-ZR 800 APV-LH BLK | 1 | $102.95 | |
| 17 | 4611-670 | DECAL,HOOD-LWR RH-GRN | 1 | $82.95 | |
| 17 | 4611-671 | DECAL,HOOD-LWR LH-GRN | 1 | $82.95 | |
| 17 | 4611-674 | DECAL,HOOD-LWR RH BLK | 1 | $136.95 | |
| 17 | 4611-675 | DECAL, HOOD-LWR LH BLK | 1 | $72.95 | |
| 18 | 5611-114 | DECAL,HOOD-"EFI" GRN | 1 | $22.95 | |
| 18 | 5611-113 | DECAL,HOOD-"EFI" BLK | 1 | $21.95 | |
| 19 | 2606-613 | AIR DEFLECTOR | 1 | $42.95 | |
| 20 | 0123-394 | CLIP CABLE | 1 | $1.37 | |
| 21 | 1606-158 | CABLE HOOD 35.0" | 1 | $15.11 | |
| 24 | 0623-690 | SCREW,HDHS-1/4-20X1.240 Z&Y | 1 | $24.77 | |
| 25 | 0623-845 | NUT, EXP,10-32 | 1 | $2.47 | |
| 26 | 2606-838 | WINDSHIELD,LOW-CHROME | 1 | $211.95 | |
| 27 | 0616-032 | O-RING-WINDSHIELD (1 I.D.) | 1 | $1.78 | |
| 28 | 0124-054 | SNAP CAP W/WASHER | 1 | $1.23 | |
| 29 | 0623-902 | SCREW, MACH-PHTRH-10-32X5/8-ZY | 1 | $0.95 | |
| 30 | 1606-067 | STRAP, HOLDDOWN- HOOD | 1 | $12.35 |
