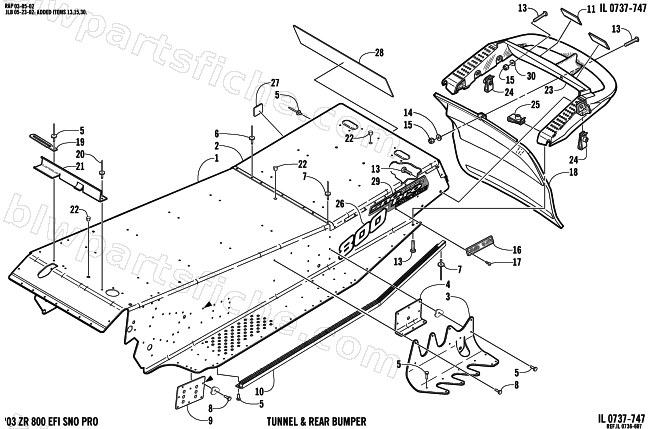

2003 Arctic Cat ZR 800 EFI SNO PRO () — TUNNEL AND REAR BUMPER
2003 ZR 800 EFI SNO PRO ()
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1718-247 | TUNNEL,ASSY-UNPAINTED | 1 | $759.95 | |
| 2 | 2606-867 | PLATE, END-REAR TUNNEL UNPTD | 1 | $144.95 | |
| 3 | 2606-238 | BRKT, REAR SUSP-MTG-RH | 1 | $101.95 | |
| 3 | 2606-239 | BRKT, REAR SUSP-MTG-LH | 1 | $101.95 | |
| 4 | 1706-854 | PLATE, BACKING-REAR SUSP MTG BLK | 1 | $11.95 | |
| 5 | 0623-806 | RIVET, SOLID-.156 X.437-ALUM | 1 | $0.26 | |
| 5 | 0123-418 | RIVET, SOLID ALUM-.156 X.312 | 1 | $0.68 | |
| 5 | 8060-506 | RIVET,BLIND-DH SS54 BLK | 1 | $0.26 | |
| 6 | 8060-706 | RIVET,BLIND-DH SS64 BLK | 1 | $0.40 | |
| 7 | 8060-484 | RIVET, BLIND-DH SS53 ZINC | 1 | $0.40 | |
| 8 | 0623-072 | RIVET,SOLID ALUM-156 X370 | 1 | $0.15 | |
| 9 | 2706-116 | PLATE, BODY-REINFORCEMENT-PTD BLK | 1 | $6.75 | |
| 10 | 2606-426 | ROLL,TUNNEL-RH-FORMED | 1 | $54.95 | |
| 10 | 2606-425 | ROLL,TUNNEL-LH-FORMED | 1 | $54.95 | |
| 11 | 1611-567 | DECAL,WARNING-TOWING(FRENCH) | 1 | $13.95 | |
| 12 | 1611-566 | DECAL,WARNING-TOWING(ENGLISH) | 1 | $13.73 | |
| 13 | 8017-580 | SCREW,MACH-TSTRH 1/4-20 X 3/4 GR2 Z&Y | 1 | $2.06 | |
| 14 | 8050-217 | WASHER,FLAT- 1/4 X .625 X .065 Z&Y | 1 | $0.12 | |
| 15 | 8040-366 | NUT,HEX LOCK-NYL 1/4-20 Z&Y | 1 | $0.26 | |
| 16 | 0606-029 | REFLECTOR, RED | 1 | $13.73 | |
| 17 | 0623-269 | CLIP, CHRISTMAS TREE | 1 | $1.23 | |
| 18 | 2606-457 | SNOWFLAP,GRN BLK ARCTIC CAT | 1 | $147.95 | |
| 18 | 1606-202 | SNOWFLAP-BLK (99 PROD) | 1 | $96.95 | |
| 18 | 1606-507 | SNOWFLAP, REV. | 1 | $74.95 | |
| 19 | 1623-984 | CLAMP,WIRE - 76.14MM LG W/6.25 HOLE | 1 | $6.20 | |
| 20 | 0623-166 | RIVET,CHERRY-5/32 X 3/16 | 1 | $0.95 | |
| 21 | 0707-704 | BRKT, MAIN HARNESS PROTECTOR-PTD BLK | 1 | $17.95 | |
| 22 | 0623-562 | PLUG,HOLE-3/8 DIA-BLK | 1 | $1.37 | |
| 23 | 1606-200 | BUMPER,REAR-Z,ZL,ZR | 1 | $142.95 | |
| 24 | 0623-771 | NUT,U-1/4-20 (.50 X .25 PANEL) | 1 | $1.64 | |
| 25 | 0623-427 | NUT,U-1/4X20 | 1 | $6.83 | |
| 26 | 4611-828 | DECAL,TUNNEL-800 (GRN) | 1 | $65.95 | |
| 26 | 4611-829 | DECAL,TUNNEL-800(RED) | 1 | $63.95 | |
| 27 | 0411-053 | DECAL,TUBE-CE | 1 | $100.95 | |
| 28 | 4611-112 | DECAL,FASTRACK/ETT | 1 | $39.95 | |
| 29 | 4611-899 | DECAL,TUNNEL-"SNO PRO PACKAGE" | 1 | $38.95 | |
| 30 | 0623-184 | WASHER,FLAT 1/4 X 1.0 Z&Y | 1 | $1.95 |
