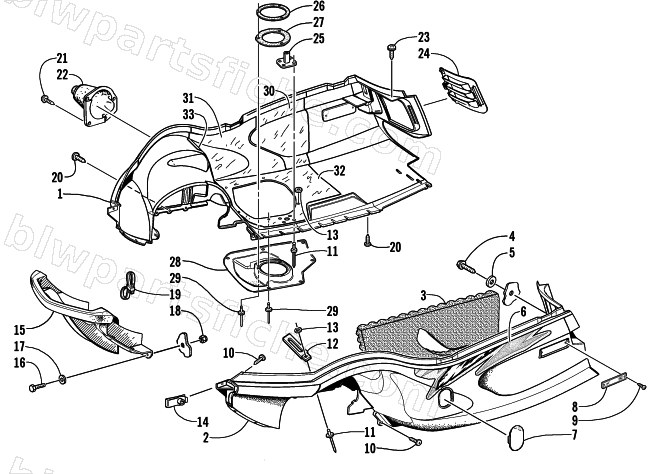

2003 Arctic Cat ZR 900 SNO PRO () — BELLY PAN AND FRONT BUMPER ASSEMBLY
2003 ZR 900 SNO PRO ()
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1706-198 | BELLY PAN, RH-BLK-ROUTED | 1 | $221.95 | |
| 2 | 2706-027 | BELLY PAN,LH-ROUTED(GRN) | 1 | $206.95 | |
| 2 | 1706-141 | BELLY PAN, LH-ROUTED | 1 | $405.95 | |
| 3 | 0617-315 | FOAM,BELLYPAN LH | 1 | $33.95 | |
| 4 | 0623-647 | SCREW,SELF TAP-HWH 1/4X2.0 A Z&Y | 1 | $0.95 | |
| 5 | 0623-184 | WASHER,FLAT 1/4 X 1.0 Z&Y | 1 | $1.95 | |
| 6 | 4611-676 | DECAL,BELLY PAN-RH BLK | 1 | $42.95 | |
| 6 | 4611-677 | DECAL,BELLY PAN-LH BLK | 1 | $47.95 | |
| 7 | 2606-280 | PANEL, CLUTCH ACCESS-GRN | 1 | $20.95 | |
| 7 | 1606-767 | PANEL, CLUTCH ACCESS-BLK | 1 | $33.95 | |
| 8 | 0606-526 | REFLECTOR,FRONT-YELLOW | 1 | $3.02 | |
| 9 | 0623-269 | CLIP, CHRISTMAS TREE | 1 | $1.23 | |
| 10 | 0623-784 | R/B 2623-163 | 1 | $0.35 | |
| 11 | 8061-508 | RIVET,BLIND-LF SS56 BLACK | 1 | $1.37 | |
| 12 | 1623-984 | CLAMP,WIRE - 76.14MM LG W/6.25 HOLE | 1 | $6.20 | |
| 13 | 0123-149 | WSHR,FLAT 11/64X3/8X.030TH Z&Y | 1 | $2.06 | |
| 14 | 0623-427 | NUT,U-1/4X20 | 1 | $6.83 | |
| 15 | 2606-224 | BUMPER,FR ROUTED | 1 | $152.95 | |
| 16 | 8002-040 | SCREW,CAP-HH 1/4-20 X.75 G5 Z&Y | 1 | $0.40 | |
| 17 | 8050-222 | WASHER,FLAT- 1/4 X .734 X .063 Z&Y | 1 | $0.68 | |
| 18 | 8041-366 | NUT,HEX THIN LOCK-NYL 1/4-20 Z&Y | 1 | $0.26 | |
| 19 | 0623-285 | CABLE TIE,DOUBLE LOOP | 1 | $3.85 | |
| 20 | 0623-797 | SCREW,SELF TAP-TSTH 10-12X1/2 WO/GP | 1 | $0.45 | |
| 21 | 0623-564 | SCREW,TAPPING #10 X 1.00 HWH | 1 | $3.57 | |
| 22 | 0605-332 | BOOT,STEERING-DRAG LINK-RH | 1 | $40.95 | |
| 22 | 0605-333 | BOOT,STEERING-DRAG LINK-LH | 1 | $28.95 | |
| 23 | 0623-378 | SCREW,SELF TAP-PHTRH #8-32 X .50 AB Z&Y | 1 | $0.26 | |
| 24 | 2606-372 | LOUVER, AIR INTAKE-RH -GRN | 1 | $32.95 | |
| 24 | 2606-373 | LOUVER, AIR INTAKE-LH-GRN | 1 | $32.95 | |
| 24 | 1606-044 | LOUVER, AIR INTAKE-RH-BLK | 1 | $46.95 | |
| 24 | 1606-045 | LOUVER, AIR INTAKE-LH-BLK | 1 | $46.95 | |
| 25 | 0712-693 | PLATE, DRAIN-PTD BLK | 1 | $102.95 | |
| 26 | 0712-917 | PLATE,EXH-OUTLET SEAL-PTD BLK | 1 | $19.95 | |
| 27 | 1612-372 | SEAL, EXH,OUTLET | 1 | $17.87 | |
| 29 | 8060-510 | RIVET,BLIND-DH SS58 BLK | 1 | $0.68 | |
| 30 | 2606-375 | FOIL, PROTECTIVE,UPPER REAR | 1 | $15.11 | |
| 31 | 2606-376 | FOIL, PROTECTIVE,UPPER FRONT | 1 | $27.95 | |
| 32 | 2606-374 | FOIL, PROTECTIVE,LOWER REAR | 1 | $30.95 | |
| 33 | 2606-387 | FOIL,PROTECTIVE-LWR FRONT | 1 | $29.95 |
