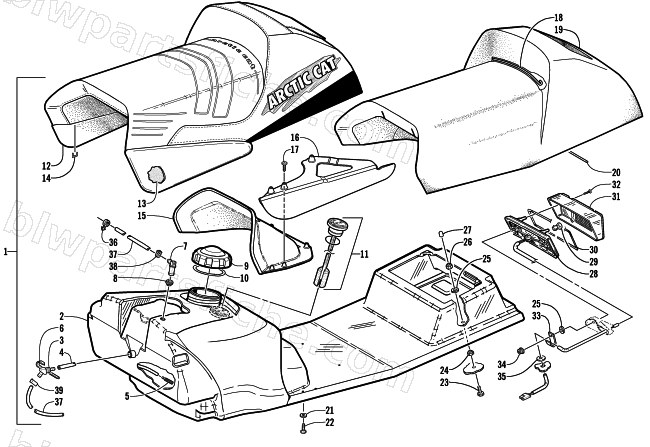

2003 Arctic Cat ZR 900 SNO PRO () — GAS TANK, SEAT, AND TAILLIGHT ASSEMBLY
2003 ZR 900 SNO PRO ()
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 1718-276 | SEAT-03 ZR 900-SP ASSY | 1 | $757.95 | |
| 0 | 1718-354 | SEAT-03 ZR 900 BLK-S/P ASSY | 1 | $757.95 | |
| 2 | 0770-607 | TANK,GAS-03 ZR 900-SP ASSY | 1 | $427.95 | |
| 10 | 1670-228 | SEAL,GAS CAP | 1 | $26.95 | |
| 11 | 1670-241 | GAUGE, FUEL,W/GASKET - PRESS FIT | 1 | $102.95 | |
| 12 | 2706-035 | COVER,SEAT-W/GRAPHICS GRN | 1 | $410.95 | |
| 12 | 2706-034 | COVER,SEAT-W/GRAPHICS BLK | 1 | $410.95 | |
| 13 | 0617-417 | FOAM, PAD-TUNNEL-02 TRIPLES | 1 | $10.95 | |
| 14 | 0624-528 | STAPLE,5/16L X 1/2W-20GA SS/5000 PAK-SEA | 1 | $161.95 | |
| 15 | 1606-126 | INSERT,SEAT FOAM | 1 | $90.95 | |
| 16 | 1606-518 | INSERT, SEAT PAD-RH-99 ZR | 1 | $62.95 | |
| 16 | 1606-519 | INSERT, SEAT PAD-LH-99 ZR | 1 | $102.95 | |
| 17 | 0623-783 | SCREW, ST-PAN HD-12 X 1 1/2-TYPE A Z&Y | 1 | $0.95 | |
| 18 | 1606-150 | WIRE, SEAT | 1 | $3.02 | |
| 19 | 1706-197 | FOAM,SEAT(77-82ILD).44@5.7 | 1 | $189.95 | |
| 20 | 2606-943 | WIRE, SEAT (11.4)-BENT | 1 | $1.95 | |
| 21 | 8050-217 | WASHER,FLAT- 1/4 X .625 X .065 Z&Y | 1 | $0.12 | |
| 22 | 0623-309 | SCREW, SELF TAP-PHPNH 12-11X3/4 A Z&B | 1 | $0.40 | |
| 23 | 8002-042 | SCREW,CAP-HH 1/4-20 X1.00 G5 Z&Y | 1 | $0.40 | |
| 24 | 8041-366 | NUT,HEX THIN LOCK-NYL 1/4-20 Z&Y | 1 | $0.26 | |
| 25 | 0623-184 | WASHER,FLAT 1/4 X 1.0 Z&Y | 1 | $1.95 | |
| 26 | 8040-366 | NUT,HEX LOCK-NYL 1/4-20 Z&Y | 1 | $0.26 | |
| 28 | 0609-091 | HOUSING,TAILLIGHT WITH SOCKET & HARNESS | 1 | $81.95 | |
| 29 | 0109-460 | BULB,STOP/TAILLAMP | 1 | $2.06 | |
| 30 | 0609-092 | GASKET,TAILLIGHT | 1 | $13.73 | |
| 31 | 0609-090 | LENS,TAILLIGHT | 1 | $30.95 | |
| 32 | 0609-093 | SCREW,RETAIN(M4X25 SELF TAPP) | 1 | $0.68 | |
| 33 | 1623-984 | CLAMP,WIRE - 76.14MM LG W/6.25 HOLE | 1 | $6.20 | |
| 34 | 0623-038 | NUT,HEX M6 Z&Y-SEMS (W/WASHER) | 1 | $0.26 | |
| 35 | 0617-136 | SEAL,FOAM-SEAT BASE | 1 | $2.06 | |
| 36 | 0623-101 | ROUTING CLIP,SNAP-IN | 1 | $5.51 | |
| 37 | 0610-015 | HOSE,GAS 1/4 X100' | 1 | $231.59 | |
| 37 | 0610-016 | HOSE,GAS 1/4 X25' | 1 | $117.95 | |
| 38 | 0623-063 | CLAMP, HOSE (SNP02) | 1 | $4.40 | |
| 39 | 0124-045 | CLAMP,HOSE - .402/.449 DIA (SNP04) | 1 | $2.61 |
