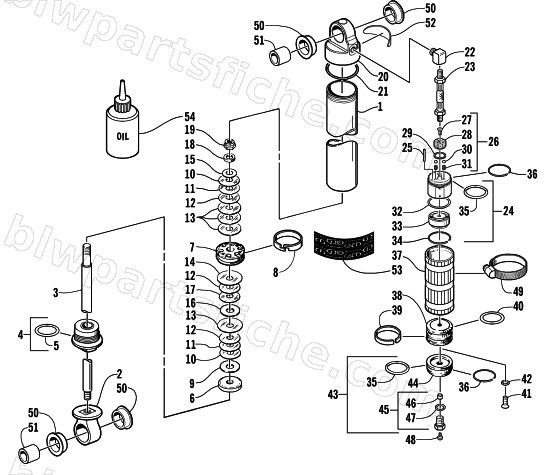

2003 Arctic Cat ZR 900 SNO PRO () — REAR SUSPENSION REAR ARM SHOCK ABSORBER
2003 ZR 900 SNO PRO ()
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 1704-266 | SHOCK,REAR ARM-ALUM 47MM | 1 | $912.95 | |
| 1 | 2604-054 | BODY, SHOCK-GROOVED-1.625 X 7.330 | 1 | $140.95 | |
| 2 | 1603-503 | EYELET,SHOCK - 1.000 DIA X 1.137 LGTH | 1 | $26.95 | |
| 4 | 0704-382 | END CAP, LONG - ASSY | 1 | $56.95 | |
| 5 | 1604-271 | O-RING,OUTER | 1 | $2.47 | |
| 6 | 1604-511 | SPACER,SHAFT-.530ID X .75 OD X .25 | 1 | $22.95 | |
| 7 | 1603-273 | PISTON, .041 ORIFICE | 1 | $60.95 | |
| 8 | 1604-274 | STRAP, PISTON - TEFLON | 1 | $24.77 | |
| 9 | 1604-272 | WASHER, TOP OUT -1.125 x .094 | 1 | $1.37 | |
| 10 | 2603-065 | VALVE,SHOCK- .900 DIA X .010 | 1 | $5.95 | |
| 11 | 2603-075 | VALVE,SHOCK-1.000 DIA X .010 | 1 | $5.95 | |
| 12 | 2603-095 | VALVE,SHOCK-1.100 DIA X .010 | 1 | $5.95 | |
| 13 | 2603-125 | VALVE,SHOCK-1.250 DIA X .010 | 1 | $5.51 | |
| 14 | 2603-135 | VALVE,SHOCK-1.300 DIA X .010 | 1 | $5.95 | |
| 15 | 2603-055 | VALVE,SHOCK- .800 DIA X .010 | 1 | $5.95 | |
| 16 | 2603-042 | VALVE,SHOCK- .700 DIA X .006 | 1 | $5.95 | |
| 17 | 2603-064 | VALVE,SHOCK- .900 DIA X .008 | 1 | $5.95 | |
| 18 | 1604-273 | WASHER, BACKUP - .620 x .094 | 1 | $1.95 | |
| 19 | 0623-696 | NUT, FLEX - 3/8-24 UNF Z&Y | 1 | $2.95 | |
| 20 | 1603-959 | END CAP,SHOCK-CLICKER | 1 | $71.95 | |
| 21 | 1604-280 | O-RING,END CAP | 1 | $3.02 | |
| 22 | 0603-964 | ELBOW, HOSE FITTING - BRASS | 1 | $18.95 | |
| 23 | 1603-317 | HOSE,RES TO SHOCK-3" | 1 | $86.95 | |
| 24 | 1604-728 | END CAP,RESERVOIR-1/8-27 NPT | 1 | $40.95 | |
| 25 | 1603-406 | PIN,INDICATOR-KNOB | 1 | $3.44 | |
| 26 | 1703-001 | KNOB, ADJUSTER - ASSEMBLY | 1 | $52.95 | |
| 29 | 0603-975 | RING, .070 X .801 | 1 | $0.65 | |
| 30 | 0603-974 | BALL , DETENT-.1875 DIA | 1 | $0.45 | |
| 31 | 0603-973 | SPRING, DETENT-.022 X .190 X .25 LONG | 1 | $3.57 | |
| 32 | 0603-970 | O-RING - .103 X 1.362 | 1 | $1.92 | |
| 33 | 0703-542 | OIL RELIEF,2 PORT- ASSY | 1 | $117.95 | |
| 34 | 0603-984 | CIRCLIP, VALVE BODY - .063 DIA X 1.38 ID | 1 | $6.95 | |
| 35 | 0603-968 | O-RING - .139 X 1.484 | 1 | $2.75 | |
| 36 | 0603-985 | CIRCLIP,RESERVOIR - .063 DIA X 1.77 ID | 1 | $1.95 | |
| 37 | 1603-315 | BODY,RESERVOIR-4.75" GROOVED | 1 | $74.95 | |
| 38 | 0603-986 | PISTON, FLOATING - RESERVIOR | 1 | $79.95 | |
| 39 | 0603-988 | STRAP, PISTON - FLOATING - TEFLON | 1 | $34.95 | |
| 40 | 0603-987 | O-RING - .210 X 1.350 | 1 | $8.21 | |
| 41 | 0623-697 | SCREW, MACH - HSFH 10-24X3/8 BLK | 1 | $0.25 | |
| 42 | 0423-182 | O-RING,-008 (3/16X5/16X1/16) | 1 | $1.23 | |
| 43 | 0703-540 | END CAP, RESERVOIR,ASSY | 1 | $56.95 | |
| 44 | 0603-989 | ENDCAP, RESERVOIR | 1 | $114.95 | |
| 45 | 0704-383 | VALVE, PRESSURE - ASSY | 1 | $14.95 | |
| 47 | 1604-284 | O-RING, PRESSURE VALVE | 1 | $1.95 | |
| 48 | 0624-433 | SCREW, MACH - HSBH 8-32X1/4 SS | 1 | $0.68 | |
| 49 | 1603-316 | CLAMP,RESEVOIR-60-80MM (59-82MM) | 1 | $6.95 | |
| 50 | 1604-262 | BUSHING,SHOCK-.125 FLANGE | 1 | $3.02 | |
| 51 | 1604-397 | SLEEVE, EYELET - INNER - .950 | 1 | $3.99 | |
| 52 | 3611-007 | DECAL,SHOCK-WARNING | 1 | $12.35 | |
| 53 | 4611-332 | DECAL,SHOCK-2002-ACT-2.3"X5" | 1 | $36.95 | |
| 54 | 4639-366 | S/M SHOCK OIL-1 QUART | 1 | $21.95 |
