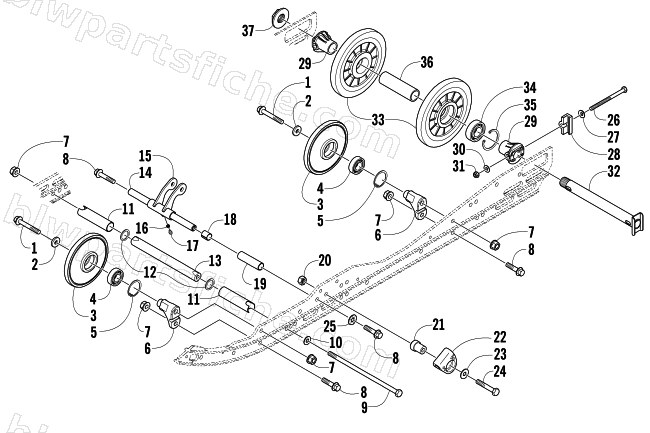

IDLER WHEEL ASSEMBLY
2004 ARCTIC CAT 440 SNO PRO
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 8020-232 | SCREW,CAP-HFH 3/8-16 X 3.25 Z&Y | 1 | $5.65 | |
| 2 | 0623-664 | WASHER,FLAT 1.00X.390X.164 Z&Y | 1 | $1.23 | |
| 3 | 3604-039 | WHEEL,IDL-5.63 W.787"ID BLK (NO SPOKE) | 1 | $53.95 | |
| 4 | 3604-033 | BEARING,WHL-NSK CHINA 6004-W/ENS GREASE | 1 | $20.63 | |
| 5 | 0623-946 | RING,INTERNAL RETAINING-#165 | 1 | $2.06 | |
| 6 | 2604-579 | BLOCK,MTG-IDLER WHEEL(DIE CAST) | 1 | $45.95 | |
| 7 | 8047-486 | NUT,HEX FLG-NY LOCK 3/8-16 GR F Z&Y | 1 | $0.95 | |
| 8 | 8020-224 | SCREW,CAP-HFH 3/8-16 X 1.250 Z&Y | 1 | $13.73 | |
| 9 | 0623-907 | SCREW, CAP-HH 3/8-16X10.0 GR5 Z&Y | 1 | $4.26 | |
| 10 | 0623-044 | WSHR,FLAT HARD .375 X.875 | 1 | $4.68 | |
| 11 | 2604-401 | SPACER, FRONT ARM SHOCK | 1 | $52.95 | |
| 12 | 1623-117 | WASHER,FLAT-1.02ID X 1.32OD | 1 | $3.16 | |
| 13 | 2604-400 | AXLE,STEEL-1.00 X .375 X 8.750 | 1 | $102.95 | |
| 14 | 0604-930 | AXLE,XBRC (ALUM) -625X8.750 (3/8-16) | 1 | $37.95 | |
| 15 | 0704-994 | PIVOT,REAR SHOCK-FABR | 1 | $74.95 | |
| 16 | 1623-011 | WASHER- GREASE FITTING | 1 | $0.68 | |
| 17 | 1623-010 | FIT,GREASE-1/4-28 UNF-SELF THREAD | 1 | $1.92 | |
| 18 | 0603-083 | BEARING,GARLOCK 10DU12 | 1 | $8.21 | |
| 19 | 2604-109 | SPACER,ALUM-2.805" | 1 | $12.35 | |
| 20 | 8040-486 | NUT,HEX LOCK-NYL 3/8-16 Z&Y | 1 | $0.26 | |
| 21 | 2604-378 | BLOCK,SLIDE-SPRING-1.53" | 1 | $16.49 | |
| 22 | 2604-515 | SLIDE, SPRING-SHORT | 1 | $5.92 | |
| 23 | 8050-282 | WASHER,FLAT- 3/8 X 1.000 X .063 Z&Y | 1 | $0.95 | |
| 24 | 8002-229 | SCREW,CAP-HH 3/8-16 X2.50 G5 Z&Y | 1 | $1.50 | |
| 25 | 1623-218 | WASHER,NORD-LOCK-3/8" | 1 | $2.95 | |
| 27 | 0623-987 | WASHER, BELLVILE-.312 X .930 | 1 | $2.19 | |
| 28 | 2604-116 | ADJUSTER, TRACK - CAST | 1 | $14.95 | |
| 29 | 4604-087 | BUSHING,ADJUSTER | 1 | $17.87 | |
| 30 | 0623-140 | WASHER,FLAT .344X.875X.120 | 1 | $0.68 | |
| 31 | 8040-426 | NUT,HEX LOCK-NYL 5/16-18 Z&Y | 1 | $0.40 | |
| 32 | 0704-884 | AXLE,REAR-PTD BLK | 1 | $85.95 | |
| 33 | 2604-117 | WHEEL,IDLER-7.125(NO INSR) | 1 | $53.95 | |
| 34 | 0107-598 | BEARING,BALL-25MM | 1 | $12.35 | |
| 35 | 0123-798 | RING,INTERNAL-RETAINING | 1 | $1.64 | |
| 36 | 2604-115 | SPACER, ALUM- 1.00 ID X 1.25 OD | 1 | $24.77 | |
| 37 | 1623-054 | NUT,1-14X.48 Z&Y | 1 | $53.95 |
