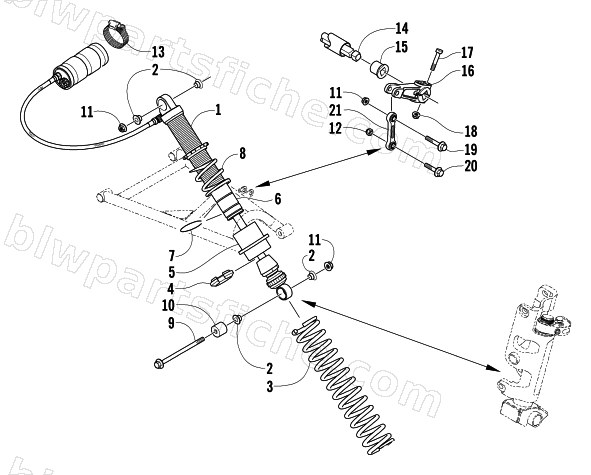

2004 Arctic Cat ARCTIC CAT 440 SNO PRO — SHOCK ABSORBER AND SWAY BAR ASSEMBLY
2004 ARCTIC CAT 440 SNO PRO
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1703-538 | SHOCK,SKI-RH-ZERO X | 1 | $1,400.95 | |
| 1 | 1703-539 | SHOCK,SKI-LH-ZERO X | 1 | $1,400.95 | |
| 2 | 1603-423 | SPACER,SS SPHERICAL BEARING-SKI | 1 | $19.25 | |
| 3 | 1703-540 | SPRING,COMPRESSION-135#-PTD YELLOW | 1 | $110.95 | |
| 4 | 2603-370 | RETAINER,SPRING-2.225OD X .325 TLG | 1 | $64.95 | |
| 5 | 2603-314 | RING,COMMUNICATION-SKI SHOCK-1.70 ID | 1 | $74.95 | |
| 6 | 2603-246 | GUIDE,SPRING-ALUM BODY | 1 | $26.95 | |
| 7 | 2603-245 | RETAINER,.062 CS X 1.54 OD-WEAR SLEEVE | 1 | $6.89 | |
| 8 | 1703-541 | SPRING,RIDE IN-2.50"x210#-PTD YELLOW | 1 | $90.95 | |
| 9 | 8020-232 | SCREW,CAP-HFH 3/8-16 X 3.25 Z&Y | 1 | $5.65 | |
| 10 | 0603-648 | SPACER,SHOCK-MTG | 1 | $15.11 | |
| 11 | 8047-486 | NUT,HEX FLG-NY LOCK 3/8-16 GR F Z&Y | 1 | $0.95 | |
| 12 | 8041-486 | NUT,HEX THIN LOCK-NYL 3/8-16 Z&Y | 1 | $0.40 | |
| 13 | 0214-025 | CLAMP,HOSE #32 | 1 | $4.40 | |
| 14 | 1703-143 | SWAY BAR,3/8" PTD BLK | 1 | $167.95 | |
| 14 | 1703-146 | SWAY BAR,7/16" PTD BLK | 1 | $133.95 | |
| 14 | 1703-144 | SWAY BAR,1/2" PTD BLK | 1 | $108.95 | |
| 14 | 1703-145 | SWAY BAR,5/8" PTD BLK | 1 | $83.95 | |
| 15 | 1603-211 | BEARING,SWAY BAR-(THIN WALL TUBE) | 1 | $4.40 | |
| 16 | 0603-917 | ARM, SWAY BAR-PLASTIC | 1 | $70.95 | |
| 17 | 8002-136 | SCREW,CAP-HH 5/16-18 X1.75 G5 Z&Y | 1 | $0.95 | |
| 18 | 8048-426 | NUT,HEX FLG-TOP LOCK 5/16-18 GR F Z&Y | 1 | $1.23 | |
| 19 | 8020-226 | SCREW,CAP-HFH 3/8-16 X 1.75 Z&Y | 1 | $2.95 | |
| 20 | 8020-224 | SCREW,CAP-HFH 3/8-16 X 1.250 Z&Y | 1 | $13.73 | |
| 21 | 1603-414 | LINK, SWAY BAR, FIXED (PLASTIC) | 1 | $37.95 |
