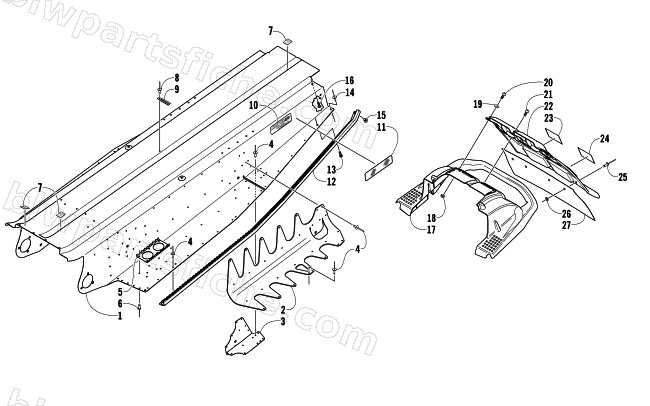

2004 Arctic Cat ARCTIC CAT 440 SNO PRO — TUNNEL, REAR BUMPER, AND TAILLIGHT ASSEMBLIES
2004 ARCTIC CAT 440 SNO PRO
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1718-677 | TUNNEL, S/P ASSY-PTD BLK | 1 | $766.95 | |
| 2 | 2706-708 | BRACKET,SUSP MTG-RT REAR-PTD BLK | 1 | $217.95 | |
| 2 | 2706-709 | BRACKET,SUSP MTG-LH REAR-PTD BLK | 1 | $163.95 | |
| 3 | 2706-234 | PLATE,BACKING-REAR SUSP-RH PTD BLK | 1 | $26.95 | |
| 3 | 2706-235 | PLATE,BACKING-REAR SUSP-LH PTD BLK | 1 | $26.95 | |
| 4 | 0623-072 | RIVET,SOLID ALUM-156 X370 | 1 | $0.15 | |
| 4 | 0623-806 | RIVET, SOLID-.156 X.437-ALUM | 1 | $0.26 | |
| 4 | 0123-418 | RIVET, SOLID ALUM-.156 X.312 | 1 | $0.68 | |
| 4 | 8060-506 | RIVET,BLIND-DH SS54 BLK | 1 | $0.26 | |
| 5 | 2706-700 | GRIP PLATE-PTD BLK | 1 | $17.87 | |
| 6 | 8060-628 | RIVET,BLIND-DH AA66 BLK | 1 | $1.23 | |
| 7 | 2606-007 | FOIL, PROTECTIVE | 1 | $1.78 | |
| 8 | 8060-706 | RIVET,BLIND-DH SS64 BLK | 1 | $0.40 | |
| 9 | 1623-984 | CLAMP,WIRE - 76.14MM LG W/6.25 HOLE | 1 | $6.20 | |
| 10 | 5611-939 | DECAL,A/C GENUINE LUBRICANTS | 1 | $19.95 | |
| 11 | 0411-647 | DECAL,REFLECTOR-RED | 1 | $4.95 | |
| 12 | 2706-710 | ROLL,TUNNEL-RIGHT-PTD BLK | 1 | $71.95 | |
| 12 | 2706-711 | ROLL,TUNNEL-LEFT-PTD BLK | 1 | $81.95 | |
| 13 | 1623-135 | SCREW,PLASTITE-PHPNH 1/4-10X1.0 Z&Y | 1 | $1.37 | |
| 14 | 8060-484 | RIVET, BLIND-DH SS53 ZINC | 1 | $0.40 | |
| 15 | 1623-061 | SCREW,PLASTITE-TSFH 1/4-10X.750 Z&Y | 1 | $0.95 | |
| 16 | 1623-022 | SCREW,48-2 TXSPNH 1/4-10X.625 Z&Y | 1 | $6.47 | |
| 17 | 2706-722 | BUMPER,REAR-MACH | 1 | $181.95 | |
| 18 | 8047-366 | NUT,HEX FLG-NY LOCK 1/4-20 GR F Z&Y | 1 | $0.40 | |
| 19 | 1623-242 | WASHER,BACKING-7MM IDX11/8OD-BLK | 1 | $2.47 | |
| 20 | 8017-581 | SCREW,MACH-TSTRH 1/4-20 X 7/8 GR2 Z&Y | 1 | $5.45 | |
| 21 | 8017-579 | SCREW,MACH-TSTRH 1/4-20X.625 G2 Z&Y | 1 | $6.83 | |
| 22 | 2706-590 | SNOWFLAP-MACH | 1 | $133.95 | |
| 23 | 5611-852 | DECAL,WARNING-TOWING/TRACK-FRENCH | 1 | $2.47 | |
| 24 | 5611-853 | DECAL,WARNING-TOWING/TRACK-ENGLISH | 1 | $2.47 | |
| 25 | 8061-628 | RIVET,BLIND-LF AA66 BLACK | 1 | $0.95 | |
| 26 | 8050-157 | WASHER,FLAT- #10 X .500 X .049 Z&Y | 1 | $1.23 | |
| 27 | 3606-226 | EXTENSION,SNOWFLAP | 1 | $23.95 |
