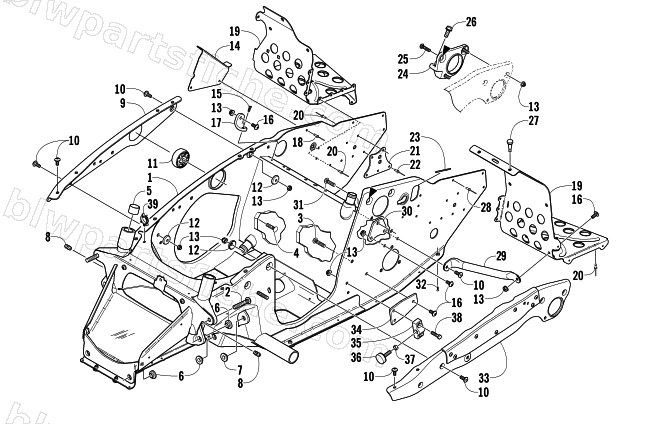

2004 Arctic Cat FIRECAT 500 SNO PRO 1.375 — FRONT FRAME AND FOOTREST ASSEMBLY
2004 FIRECAT 500 SNO PRO 1.375
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0707-818 | CHASSIS, S/P ASSY-04 FIRECAT UNPTD | 1 | $3,067.95 | |
| 2 | 1623-019 | BOLT,RIB CAR-3/8-16X2.00 | 1 | $3.85 | |
| 3 | 1623-020 | BOLT,RIB CAR-5/16-18X1.62 | 1 | $20.63 | |
| 4 | 1623-212 | BOLT,RIBBED CAR-5/16-18 X 1.37 | 1 | $5.09 | |
| 5 | 0675-161 | BEARING-14DU12 | 1 | $16.49 | |
| 6 | 0607-657 | BUSHING, LOWER- A-ARM | 1 | $2.47 | |
| 7 | 0607-656 | BUSHING, UPPER- A-ARM | 1 | $2.47 | |
| 8 | 1623-010 | FIT,GREASE-1/4-28 UNF-SELF THREAD | 1 | $1.92 | |
| 9 | 2706-774 | BRACE,SIDE PLATE-RH MACH | 1 | $52.95 | |
| 10 | 8017-580 | SCREW,MACH-TSTRH 1/4-20 X 3/4 GR2 Z&Y | 1 | $2.06 | |
| 11 | 0608-364 | MOUNT,ENGINE-45 DURO | 1 | $65.95 | |
| 12 | 0623-943 | WASHER,SIDE PLATE BRACE | 1 | $30.95 | |
| 13 | 8048-366 | NUT,HEX FLG-TOP LOCK 1/4-20 GR F Z&Y | 1 | $0.68 | |
| 14 | 2606-906 | GUARD,HOSE-BRAKE | 1 | $14.95 | |
| 15 | 1623-115 | SCREW,SELF TAP-TSFH 10-16X.750 TYP B | 1 | $0.40 | |
| 16 | 8017-579 | SCREW,MACH-TSTRH 1/4-20X.625 G2 Z&Y | 1 | $6.83 | |
| 17 | 2606-908 | SUPPORT,SIDE PLATE-RH | 1 | $17.87 | |
| 18 | 8060-686 | RIVET,BLIND-DH SS64 ZINC | 1 | $0.40 | |
| 19 | 2606-958 | FOOTREST,RH | 1 | $124.95 | |
| 19 | 2606-959 | FOOTREST,LH | 1 | $137.95 | |
| 20 | 0623-282 | RIVET,3/16 MONOBOLT | 1 | $0.95 | |
| 21 | 2706-151 | PLATE,BACKING-FRT ARM-PTD BLK | 1 | $20.63 | |
| 22 | 0623-341 | RIVET,3/16 MONOBOLT (.214/.437) | 1 | $1.23 | |
| 23 | 0706-371 | TRIM,RACK-36 | 1 | $20.63 | |
| 24 | 0708-433 | BRKT,BEARING SUPPORT- ASSY | 1 | $42.95 | |
| 25 | 0623-117 | BOLT,RIB NECK-RDH 1/4-20X1.00 Z&Y | 1 | $20.63 | |
| 26 | 0623-190 | SCREW,SELF TAP 1/4-20X3/4 TYPE F | 1 | $1.09 | |
| 27 | 3606-178 | BUMPER,RUBBER | 1 | $2.88 | |
| 28 | 1623-130 | RIVET,3/16 HUCK-M4 | 1 | $1.64 | |
| 29 | 2706-517 | TUBE,BELT GUARD-PTD BLK | 1 | $19.95 | |
| 30 | 0607-725 | PLATE,MTG-SNUBBER | 1 | $74.95 | |
| 31 | 1623-167 | BOLT,RIB CAR-5/16-18X1.125 | 1 | $1.95 | |
| 32 | 1623-018 | SCREW,SELF TAP-TSFH 10-16X.50 TYPE B | 1 | $0.26 | |
| 33 | 2706-560 | BRACE,SIDE PLATE-UPR LH ASSY | 1 | $117.95 | |
| 34 | 2606-939 | PLATE,MTG-TORQUE BUMPER | 1 | $5.95 | |
| 35 | 0704-352 | ADJUSTER,TRACK-MACH. | 1 | $24.77 | |
| 36 | 0608-396 | BUMPER,TORQ.{1.55-1.45}-ENGINE-40 DURO | 1 | $13.73 | |
| 37 | 8042-486 | NUT,3/8-16 HEX-REG-GR5 Z&Y | 1 | $0.26 | |
| 38 | 8002-042 | SCREW,CAP-HH 1/4-20 X1.00 G5 Z&Y | 1 | $0.40 | |
| 39 | 1623-171 | CLIP,SNAP | 1 | $2.88 |
