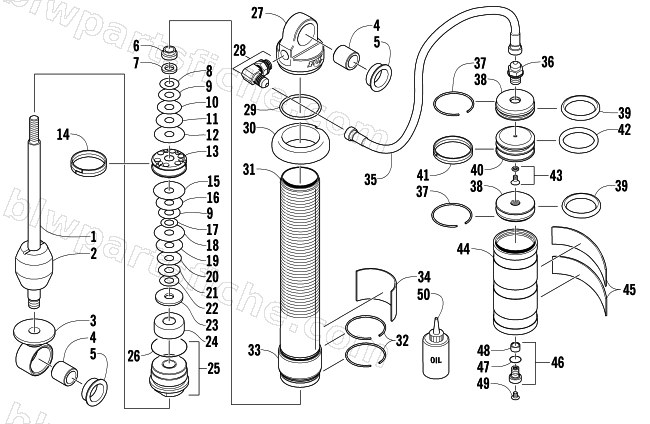

2004 Arctic Cat FIRECAT 500 SNO PRO 1.375 — FRONT SUSPENSION SHOCK ABSORBER
2004 FIRECAT 500 SNO PRO 1.375
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 1703-484 | SHOCK,SKI-ZERO PRO RH | 1 | $795.95 | |
| 0 | 1703-485 | SHOCK,SKI-ZERO PRO LH | 1 | $795.95 | |
| 1 | 2603-192 | SHAFT,SHOCK- CHROME.498 OD X 9.510 TLG | 1 | $70.95 | |
| 2 | 2603-284 | BUMPER,BLACK | 1 | $35.95 | |
| 3 | 0603-910 | EYELET,SHOCK-FR SUSP(FOX ONLY) | 1 | $97.95 | |
| 4 | 1603-209 | SLEEVE, EYELET - INNER - .790 TLG | 1 | $1.23 | |
| 5 | 0603-955 | BUSHING, SKI SHOCK-.045" LIP | 1 | $9.59 | |
| 6 | 0603-301 | NUT,CAP-FOX SHOCK | 1 | $6.95 | |
| 7 | 0603-389 | WASHER,BACKUP | 1 | $12.95 | |
| 8 | 0603-335 | VALVE, .800X.010(3/8ID) | 1 | $12.95 | |
| 9 | 0603-338 | VALVE, .900X.010(3/8ID) | 1 | $14.95 | |
| 10 | 0603-341 | VALVE,1.000X.010(3/8ID) | 1 | $6.95 | |
| 11 | 0603-344 | VALVE,1.100X.010(3/8ID) | 1 | $12.95 | |
| 12 | 0603-347 | VALVE,1.250X.010(3/8ID) | 1 | $13.95 | |
| 13 | 2603-309 | PISTON,DAMPING-1.459 BORE-.093 ORIFICE | 1 | $34.95 | |
| 14 | 0603-292 | STRAP,PISTON-(STEP)-TURCITE | 1 | $36.95 | |
| 15 | 0603-349 | VALVE,1.300X.008(3/8ID) | 1 | $13.95 | |
| 16 | 0603-342 | VALVE,1.100X.006(3/8ID) | 1 | $6.95 | |
| 17 | 0603-878 | VALVE, SHOCK .700X.012(040-12-070) | 1 | $12.95 | |
| 18 | 0603-346 | VALVE,1.250X.008(3/8ID) | 1 | $6.95 | |
| 19 | 0603-343 | VALVE,1.100X.008(3/8ID) | 1 | $6.95 | |
| 20 | 0603-340 | VALVE,1.000X.008(3/8ID) | 1 | $12.95 | |
| 21 | 0603-337 | VALVE, .900X.008(3/8ID) | 1 | $12.95 | |
| 22 | 0603-334 | VALVE, .800X.008 (3/8ID) | 1 | $12.95 | |
| 23 | 0603-540 | WASHER, TOP OUT-1.125OD X .378 ID X.093 | 1 | $16.49 | |
| 24 | 2603-194 | SPACER, .500 | 1 | $36.95 | |
| 25 | 2604-413 | BEARING,ENDCAP.498" X 1.21"-ASSY | 1 | $151.95 | |
| 26 | 1604-420 | O-RING | 1 | $4.95 | |
| 27 | 2603-310 | BODY,CAP-ALUM BODY(NO GROOVES) | 1 | $129.95 | |
| 28 | 2603-205 | FITTING,ELBOW-90 DEG | 1 | $31.95 | |
| 29 | 0603-438 | O-RING -END CAP | 1 | $4.95 | |
| 30 | 2603-221 | ADJUSTER,SPRING-ALUM BODY | 1 | $37.95 | |
| 31 | 2603-222 | BODY,SHOCK-ALUM-10.03 TLG | 1 | $213.95 | |
| 32 | 2603-245 | RETAINER,.062 CS X 1.54 OD-WEAR SLEEVE | 1 | $6.89 | |
| 33 | 2603-246 | GUIDE,SPRING-ALUM BODY | 1 | $26.95 | |
| 34 | 2603-311 | DECAL,SHOCK BODY-ZERO PRO-5.100x1.375 | 1 | $6.95 | |
| 35 | 2603-204 | HOSE,FEMALE-1/2-20X11 | 1 | $165.95 | |
| 36 | 2603-206 | FITTING,ADAPTOR-STRAIGHT | 1 | $68.95 | |
| 37 | 0604-992 | RETAINER, .062X1.850 ID ENDCAP | 1 | $6.06 | |
| 38 | 1603-936 | END CAP,RESERVOIR-CLEAR ANOD | 1 | $52.95 | |
| 39 | 0603-671 | O-RING, RES ENDCAP | 1 | $4.95 | |
| 40 | 2604-517 | PISTON, INTERNAL FLOATING | 1 | $29.95 | |
| 41 | 1603-235 | STRAP, PISTON - RES | 1 | $21.95 | |
| 42 | 1603-236 | O-RING, .210 C.S. X 1.350 ID | 1 | $11.95 | |
| 43 | 1604-316 | SCREW, RELIEF W/ O-RING | 1 | $4.95 | |
| 44 | 1603-935 | RESERVOIR,3 GROOVES-BLK ANOD | 1 | $152.95 | |
| 45 | 2604-658 | DECAL,RES BODY-ZERO PRO-6.25 X1.00 | 1 | $70.95 | |
| 46 | 0703-341 | VALVE,PRESSURE-ASS'Y | 1 | $56.95 | |
| 47 | 1604-318 | O-RING-END CAP FITTING(FOX ONLY) | 1 | $11.95 | |
| 49 | 0624-097 | SCREW, MACH HSBH #8-32X.25 (SS) | 1 | $0.85 | |
| 50 | 4639-366 | S/M SHOCK OIL-1 QUART | 1 | $21.95 |
