Home Snowmobile 2004 FIRECAT 500 DRIVE TRAIN SHAFTS AND BRAKE ASSEMBLIES

DRIVE TRAIN SHAFTS AND BRAKE ASSEMBLIES

2004 FIRECAT 500

Scroll / pinch to zoom · drag to pan · double-click resets

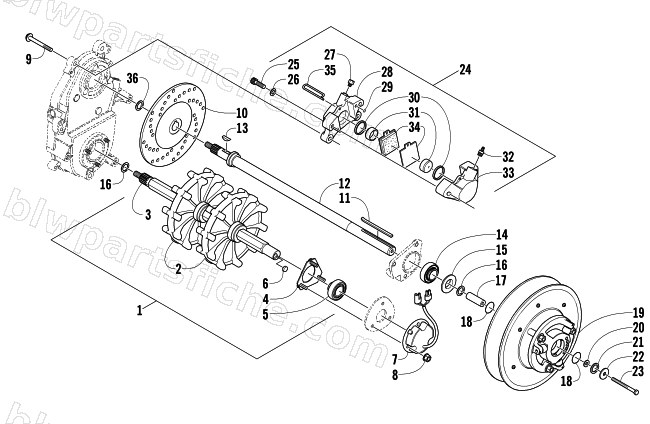

DRIVE TRAIN SHAFTS AND BRAKE ASSEMBLIES diagram
# Part No. Description Qty Price
1 0728-103 TRACK DRIVE-ASSY 1 $362.95
2 1602-510 SPROCKET,DRIVE-9T 7.15 (.125" GROOVE) 1 $55.95
3 1602-522 SHAFT,DRIVE-1 1/16 (04 FIRECAT) 1 $355.95
4 0702-412 FLANGE, BEARING-INNER ASSY 1 $30.95
5 1602-374 BEARING,1.00-DRIVE SHAFT 1 $136.95
6 0630-167 MAGNET,DISC-.438 1 $15.11
7 0630-170 REGULATOR,VOLTAGE-W/SENSOR 1 $149.95
8 8048-426 NUT,HEX FLG-TOP LOCK 5/16-18 GR F Z&Y 1 $1.23
9 8020-315 SCREW,CAP-HFH 7/16-14 X1.50 G5 Z&Y 1 $2.75
10 1602-205 DISC, BRAKE-8-5/8 1 $174.95
11 0101-076 KEY 3/16 X 1/4 X 3 1 $2.75
12 0702-515 SHAFT,DRIVEN-ASSY 1 $324.95
13 0602-598 KEY,WOODRUFF-HARDENED 1 $17.87
14 1602-233 BEARING, 1 W/O LOCK 1 $32.95
15 1602-367 SPACER,DRIVEN CLUTCH 1 $22.01
16 0623-118 WASHER,FLAT-1.00 X1.43 X.030 1 $0.95
16 0623-119 WASHER, FLAT- 1.00 X 1.43 X .075 1 $7.03
17 0648-042 SHAFT,STUB-DRIVEN (1.60") 1 $22.01
18 0616-032 O-RING-WINDSHIELD (1 I.D.) 1 $1.78
19 0726-174 CLUTCH,DRIVEN-W/PLATE(58/52/GRN) 1 $932.95
20 0123-053 WASHER, FLAT 5/16 X 3/4 1 $1.64
21 0623-912 WASHER,FLAT-.890 X 1.19 X .060 Z&Y 1 $0.95
23 8002-139 SCREW,CAP-HH 5/16-18 X2.50 G5 Z&Y 1 $1.95
24 0602-829 CALIPER,BRAKE-FIXED/DUAL PISTON 1 $437.95
25 8005-679 SCREW, CAP-HSH 3/8-16X2.50 Z&Y 1 $3.85
26 8050-272 WASHER,FLAT- 3/8 X .734 X .063 Z&Y 1 $0.26
27 0602-590 FITTING,ADAPTER-1/8 NPT/DBL FLARE 1 $5.45
29 0602-729 O-RING,BRAKE HOUSING 1 $5.65
30 0602-583 O-RING, RETRACTOR-SQUARE 1 $22.01
31 0602-708 PISTON 1 $81.95
32 0602-707 SCREW, BLEED-ASSY 1 $6.89
34 1702-429 PAD,BRAKE-SET 1 $114.95
