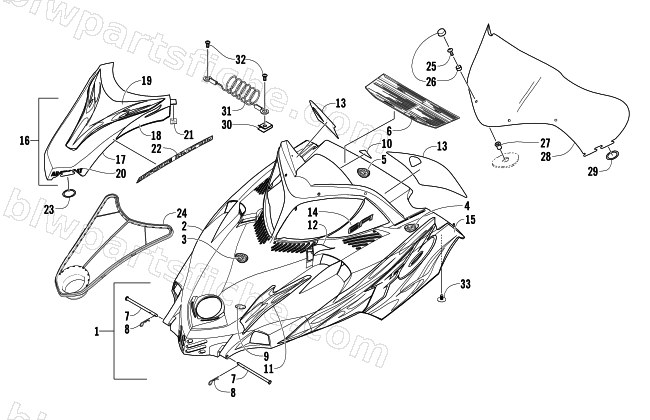

2004 Arctic Cat FIRECAT 600 EFI EARLY BUILD — HOOD AND WINDSHIELD ASSEMBLY
2004 FIRECAT 600 EFI EARLY BUILD
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1718-412 | HOOD,GRN-W/DECALS(F6 EFI) | 1 | $1,201.95 | |
| 2 | 1718-218 | HOOD,W/O DECALS(FIRECAT GRN) | 1 | $1,090.95 | |
| 3 | 0717-169 | FOAM, HOOD-CENTER FRT | 1 | $8.95 | |
| 4 | 0717-170 | FOAM, HOOD-REAR RH | 1 | $8.95 | |
| 4 | 0717-171 | FOAM, HOOD-REAR LH | 1 | $8.95 | |
| 5 | 0717-172 | FOAM, HOOD-REAR | 1 | $8.95 | |
| 6 | 4611-496 | DECAL, CAUTION/WARNING | 1 | $39.95 | |
| 7 | 1623-026 | PIN,CLEVIS-1/4 | 1 | $33.95 | |
| 8 | 0623-847 | CLIP, HAIRPIN | 1 | $0.95 | |
| 9 | 3606-130 | FOIL,HOOD-UPR LEFT | 1 | $16.95 | |
| 11 | 5611-332 | DECAL,HOOD-FWD GRN RH | 1 | $88.95 | |
| 11 | 5611-333 | DECAL,HOOD-FWD GRN LH | 1 | $31.95 | |
| 12 | 5611-334 | DECAL,HOOD-VENT BLK RH | 1 | $39.95 | |
| 12 | 5611-335 | DECAL,HOOD-VENT BLK LH | 1 | $39.95 | |
| 13 | 5611-336 | DECAL,HOOD-CONSOLE GRN RH | 1 | $90.95 | |
| 13 | 5611-337 | DECAL,HOOD-CONSOLE GRN LH | 1 | $88.95 | |
| 14 | 5611-328 | DECAL,HOOD LIGHT-GRN "EFI" RH | 1 | $106.95 | |
| 14 | 5611-329 | DECAL,HOOD LIGHT-GRN "EFI" LH | 1 | $93.95 | |
| 15 | 5611-324 | DECAL,HOOD-LWR GRN "F6" RH | 1 | $167.95 | |
| 15 | 5611-325 | DECAL,HOOD-LWR GRN "F6" LH | 1 | $92.95 | |
| 16 | 1718-425 | COVER,HOOD-BLK W/GRN DECALS | 1 | $679.95 | |
| 17 | 2706-031 | COVER,HOOD-SNOW SEPERATOR-PTD BLK | 1 | $574.95 | |
| 18 | 5611-320 | DECAL,COVER-LWR GRN RH | 1 | $136.95 | |
| 18 | 5611-321 | DECAL,COVER-LWR GRN LH | 1 | $93.95 | |
| 19 | 5611-318 | DECAL,COVER-CREST GRN | 1 | $39.95 | |
| 20 | 5611-382 | DECAL,COVER-"ARCTIC CAT" W/FLAMES | 1 | $136.95 | |
| 21 | 2606-007 | FOIL, PROTECTIVE | 1 | $1.78 | |
| 22 | 5611-319 | DECAL,COVER-FWD YEL "AIRFORCE INDUCTION" | 1 | $89.95 | |
| 23 | 2606-801 | O-RING,HOOD | 1 | $5.92 | |
| 24 | 3606-150 | SCREEN,HOOD-AIR INTAKE | 1 | $79.95 | |
| 25 | 0623-902 | SCREW, MACH-PHTRH-10-32X5/8-ZY | 1 | $0.95 | |
| 26 | 0124-054 | SNAP CAP W/WASHER | 1 | $1.23 | |
| 27 | 0623-845 | NUT, EXP,10-32 | 1 | $2.47 | |
| 29 | 0616-032 | O-RING-WINDSHIELD (1 I.D.) | 1 | $1.78 | |
| 30 | 1623-052 | NUT,U | 1 | $0.95 | |
| 31 | 2606-726 | CABLE,HOOD-17.00 | 1 | $20.63 | |
| 32 | 0623-302 | SCREW,SELF TAP-HWH #12X1/2 TYPE | 1 | $0.26 | |
| 33 | 0623-544 | PLUG, CHRISTMAS TREE | 1 | $0.54 |
