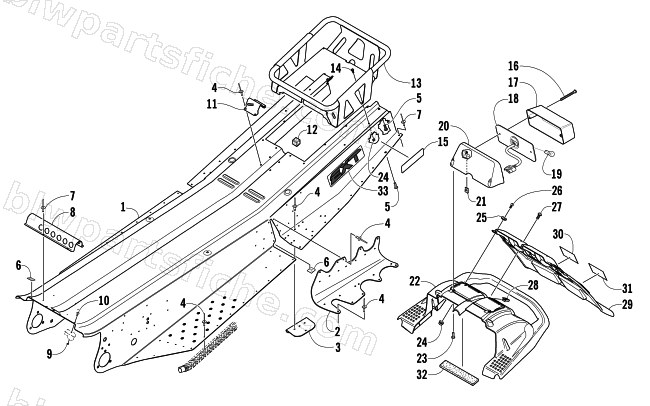

2004 Arctic Cat FIRECAT 600 EFI EXT — TUNNEL, REAR BUMPER, AND TAILLIGHT ASSEMBLY
2004 FIRECAT 600 EFI EXT
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1718-577 | TUNNEL, SP ASSY-700 F.C. EXT | 1 | $775.95 | |
| 2 | 3606-058 | BRKT, OUTER TUNNEL-RH (144") | 1 | $122.95 | |
| 2 | 3606-059 | BRKT, OUTER TUNNEL-LH (144") | 1 | $69.95 | |
| 3 | 2706-264 | BRKT, MTG REAR SUSP(RH) PTD BLK | 1 | $32.95 | |
| 3 | 2706-263 | BRKT, MTG REAR SUSP(LH) PTD BLK | 1 | $32.95 | |
| 4 | 0623-072 | RIVET,SOLID ALUM-156 X370 | 1 | $0.15 | |
| 4 | 0123-418 | RIVET, SOLID ALUM-.156 X.312 | 1 | $0.68 | |
| 4 | 0623-806 | RIVET, SOLID-.156 X.437-ALUM | 1 | $0.26 | |
| 4 | 8060-506 | RIVET,BLIND-DH SS54 BLK | 1 | $0.26 | |
| 5 | 1623-022 | SCREW,48-2 TXSPNH 1/4-10X.625 Z&Y | 1 | $6.47 | |
| 6 | 2606-007 | FOIL, PROTECTIVE | 1 | $1.78 | |
| 7 | 8060-484 | RIVET, BLIND-DH SS53 ZINC | 1 | $0.40 | |
| 8 | 2606-938 | PROTECTOR,WIRING-DRIVEN SHAFT | 1 | $13.95 | |
| 9 | 8040-246 | NUT,HEX LOCK-NYL 10-24 Z&Y | 1 | $0.26 | |
| 10 | 8017-399 | SCREW,MACH-TSTRH 10-24X5/8 GR2 Z&Y | 1 | $1.37 | |
| 11 | 2706-241 | PLATE,MTG-SEATBASE-PTD BLK | 1 | $85.95 | |
| 12 | 0617-455 | FOAM, REAR HEAT EXCH-BLOCK | 1 | $1.95 | |
| 13 | 2706-833 | RACK,EXT-PTD BLK | 1 | $241.95 | |
| 14 | 8020-037 | SCREW,CAP-HFH 1/4-20 X 0.500 Z&Y | 1 | $1.37 | |
| 15 | 0411-647 | DECAL,REFLECTOR-RED | 1 | $4.95 | |
| 16 | 0623-204 | SCREW, MACH - PHPNH, #10-32X2.5 BLK | 1 | $0.95 | |
| 17 | 0609-229 | LENS,TAILLIGHT | 1 | $32.95 | |
| 18 | 0609-230 | HOUSING,TAILLIGHT-W/SOCKET | 1 | $65.95 | |
| 19 | 0109-460 | BULB,STOP/TAILLAMP | 1 | $2.06 | |
| 20 | 0609-622 | HOUSING,TAILLIGHT-BLACK | 1 | $24.95 | |
| 21 | 1623-023 | NUT,SPEED-#10-32 U TYPE | 1 | $1.50 | |
| 22 | 3606-292 | BUMPER, RR-PLASTIC-BLACK | 1 | $275.95 | |
| 23 | 1623-109 | SCREW,PLASTITE-TSFH 1/4-10X.500 Z&Y | 1 | $0.75 | |
| 24 | 8048-366 | NUT,HEX FLG-TOP LOCK 1/4-20 GR F Z&Y | 1 | $0.68 | |
| 25 | 0623-875 | WASHER, BACKING-7MM ID X 11/8OD | 1 | $1.78 | |
| 26 | 8017-581 | SCREW,MACH-TSTRH 1/4-20 X 7/8 GR2 Z&Y | 1 | $5.45 | |
| 27 | 8017-577 | SCREW,MACH-TSTRH 1/4-20 X 1/2 GR2 Z&Y | 1 | $1.23 | |
| 28 | 0623-363 | NUT SPEED 1/4-20 U-TYPE 1 BLK | 1 | $1.50 | |
| 30 | 5611-852 | DECAL,WARNING-TOWING/TRACK-FRENCH | 1 | $2.47 | |
| 31 | 5611-853 | DECAL,WARNING-TOWING/TRACK-ENGLISH | 1 | $2.47 | |
| 32 | 0617-456 | FOAM, REAR HEAT EXCH-STRIP | 1 | $4.95 | |
| 33 | 5611-385 | DECAL,TUNNEL-"EXT" | 1 | $29.95 |
