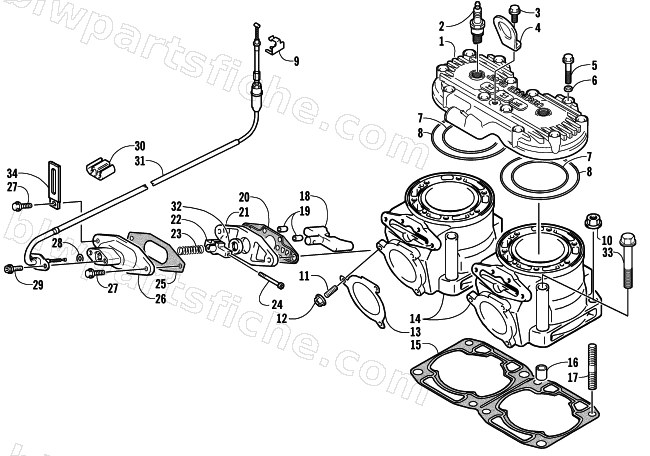

2004 Arctic Cat FIRECAT 600 EFI SNO PRO 1.375 — CYLINDER AND HEAD ASSEMBLY
2004 FIRECAT 600 EFI SNO PRO 1.375
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 3006-642 | HEADCOMP,CYLINDER- 03 600 L/C D | 1 | $647.95 | |
| 2 | 0217-709 | SPARK PLUG, BR9EYA | 1 | $5.09 | |
| 3 | 3007-432 | BOLT | 1 | $3.44 | |
| 4 | 3006-496 | HOOK,ENGINE | 1 | $32.95 | |
| 5 | 3006-538 | BOLT,CYL HEAD | 1 | $5.65 | |
| 6 | 3003-227 | O-RING, CYL HD BLT | 1 | $3.85 | |
| 7 | 3003-335 | O RING,HEAD-INNER | 1 | $33.95 | |
| 8 | 3006-490 | O-RING,D:1.9/ID:123.7 | 1 | $22.01 | |
| 9 | 3005-747 | HOLDER, EXHAUST VALVE CABLE | 1 | $15.11 | |
| 10 | 3007-391 | NUT,INTER COOLER BRKT | 1 | $3.16 | |
| 11 | 3007-415 | STUD BOLT | 1 | $4.95 | |
| 12 | 3007-390 | NUT,INTER COOLER | 1 | $3.16 | |
| 13 | 3006-516 | GASKET,EXHAUST | 1 | $19.25 | |
| 14 | 3006-643 | CYLINDER, 03 600L/C D | 1 | $1,378.95 | |
| 15 | 3006-493 | GASKET,BASE - CYLINDER | 1 | $30.95 | |
| 16 | 3004-975 | PIN, CYLINDER KNOCK(ALIGMENT) | 1 | $2.61 | |
| 17 | 3005-847 | BOLT, STUD | 1 | $9.59 | |
| 18 | 3006-644 | VALVE,EXHAUST | 1 | $275.95 | |
| 19 | 3006-321 | PIN,5X10 '02 440 SNO PRO | 1 | $10.95 | |
| 20 | 3006-329 | GASKET, EXHAUST VALVE COVER | 1 | $12.35 | |
| 21 | 3006-495 | PLATE,EXHAUST VALVE | 1 | $58.95 | |
| 22 | 3005-860 | STOPPER, EXHAUST VALVE | 1 | $65.95 | |
| 23 | 3006-484 | SPRING | 1 | $6.34 | |
| 24 | 3005-983 | PIN, EXHAUST VALVE 02 500 L/C | 1 | $19.25 | |
| 25 | 3006-436 | GASKET,EXHAUST VALVE COVER | 1 | $5.51 | |
| 26 | 3006-425 | COVER,EXHAUST VALVE | 1 | $84.95 | |
| 27 | 3004-442 | BOLT, 6X40 | 1 | $2.95 | |
| 28 | 3005-226 | O RING, WATER DRAIN | 1 | $5.09 | |
| 29 | 3007-433 | BOLT | 1 | $3.16 | |
| 30 | 3005-808 | CLAMP | 1 | $6.95 | |
| 31 | 3007-773 | CABLE,EXHAUST | 1 | $120.95 | |
| 32 | 3006-322 | SEAL,OIL,12X21X7 '02 440 SNO PRO | 1 | $49.95 | |
| 33 | 3005-846 | BOLT, 10X115 | 1 | $12.35 | |
| 34 | 1623-984 | CLAMP,WIRE - 76.14MM LG W/6.25 HOLE | 1 | $6.20 |
