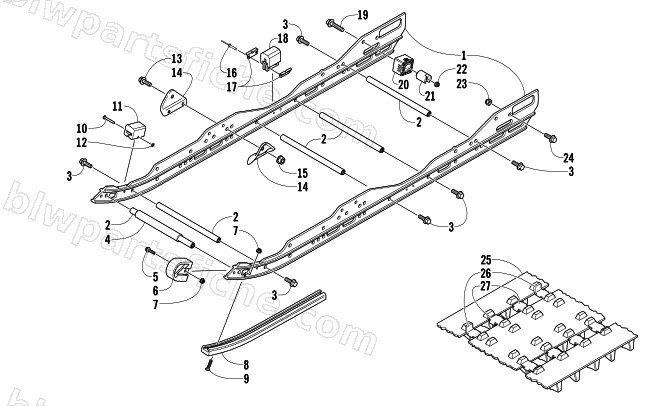

2004 Arctic Cat FIRECAT 600 EFI SNO PRO 1.375 — SLIDE RAIL AND TRACK ASSEMBLY
2004 FIRECAT 600 EFI SNO PRO 1.375
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 7997-425 | SUSPENSION,REAR-MFG ASSY | 1 | $4,072.95 | |
| 1 | 2604-644 | RAIL,SUSP-128"-FORMED | 1 | $277.95 | |
| 2 | 0604-930 | AXLE,XBRC (ALUM) -625X8.750 (3/8-16) | 1 | $37.95 | |
| 4 | 2604-281 | SPACER,ALUMINUM-LIMITER STRAPS -5.38" | 1 | $13.73 | |
| 5 | 8020-042 | SCREW,CAP-HFH 1/4-20 X 1.00 Z&Y | 1 | $1.09 | |
| 6 | 2604-842 | NOSEPIECE,RAIL-TAPERED | 1 | $30.95 | |
| 7 | 8047-366 | NUT,HEX FLG-NY LOCK 1/4-20 GR F Z&Y | 1 | $0.40 | |
| 8 | 2604-543 | WEARSTRIP,SLIDE RAIL-NATURAL | 1 | $32.95 | |
| 9 | 0123-859 | SCREW,MACH-PHFH 1/4-20 X 1 1/8 Z&Y | 1 | $1.09 | |
| 10 | 0123-767 | RIVET,SOLID-1/8 X 1.50 | 1 | $0.95 | |
| 11 | 0104-631 | PAD,SHOCK-RUBBER | 1 | $6.06 | |
| 12 | 0123-766 | NUT,PUSH-.125 STUD | 1 | $1.23 | |
| 13 | 8020-131 | SCREW,CAP-HFH 5/16-18 X0.875 G5 Z&Y | 1 | $1.50 | |
| 14 | 2604-593 | BRACKET,MTG-FRONT ARM-ZINC | 1 | $22.01 | |
| 15 | 8048-426 | NUT,HEX FLG-TOP LOCK 5/16-18 GR F Z&Y | 1 | $1.23 | |
| 16 | 8060-633 | RIVET,BLIND-DH AA614 BLK | 1 | $1.09 | |
| 17 | 0604-967 | BRACKET,RETAINING-SHOCK PAD | 1 | $3.57 | |
| 18 | 0604-918 | PAD,SHOCK-RUBBER | 1 | $13.73 | |
| 19 | 8020-226 | SCREW,CAP-HFH 3/8-16 X 1.75 Z&Y | 1 | $2.95 | |
| 20 | 2604-860 | BLOCK,REAR ARM COUPLER-LARGE | 1 | $16.49 | |
| 21 | 2604-046 | BUSHING, REAR ARM COUPLER | 1 | $29.95 | |
| 22 | 8041-486 | NUT,HEX THIN LOCK-NYL 3/8-16 Z&Y | 1 | $0.40 | |
| 23 | 8040-486 | NUT,HEX LOCK-NYL 3/8-16 Z&Y | 1 | $0.26 | |
| 24 | 8020-220 | SCREW,CAP-HFH 3/8-16 X 0.750 Z&Y | 1 | $1.09 | |
| 25 | 1602-502 | TRACK,13.5X128X1" | 1 | $1,023.95 | |
| 25 | 1602-503 | TRACK, 13.5X128X1.375 | 1 | $1,141.95 | |
| 26 | 2602-385 | CLIP,GUIDE | 1 | $4.40 | |
| 27 | 2602-384 | CLIP,WEAR | 1 | $3.57 |
