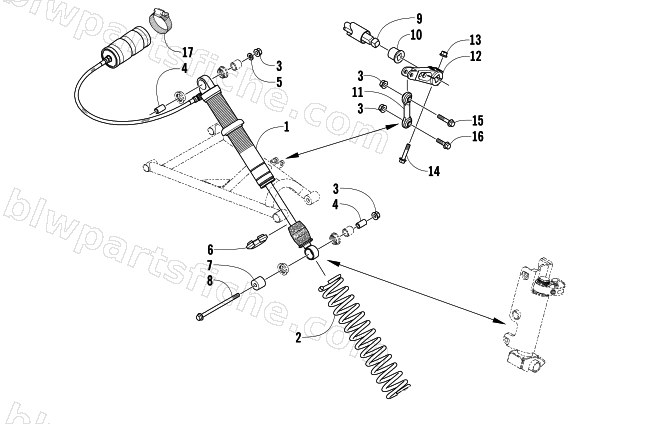

2004 Arctic Cat FIRECAT 600 SNO PRO 1.375 — SHOCK ABSORBER AND SWAY BAR ASSEMBLY
2004 FIRECAT 600 SNO PRO 1.375
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1703-484 | SHOCK,SKI-ZERO PRO RH | 1 | $795.95 | |
| 1 | 1703-485 | SHOCK,SKI-ZERO PRO LH | 1 | $795.95 | |
| 2 | 1703-556 | SPRING,COMPRESSION-110#-PTD YEL | 1 | $74.95 | |
| 3 | 8048-486 | NUT,HEX FLG-TOP LOCK 3/8-16 GR F Z&Y | 1 | $0.95 | |
| 4 | 3604-594 | AXLE,SHOCK EYELET-10(ID)X20.7 MM | 1 | $4.40 | |
| 5 | 0623-991 | WSHR, FLAT ALUM-.390 X 1.125 X .125 | 1 | $1.95 | |
| 6 | 1603-890 | RETAINER,SPRING | 1 | $13.73 | |
| 7 | 0603-648 | SPACER,SHOCK-MTG | 1 | $15.11 | |
| 8 | 8020-232 | SCREW,CAP-HFH 3/8-16 X 3.25 Z&Y | 1 | $5.65 | |
| 9 | 1703-144 | SWAY BAR,1/2" PTD BLK | 1 | $108.95 | |
| 10 | 1603-211 | BEARING,SWAY BAR-(THIN WALL TUBE) | 1 | $4.40 | |
| 11 | 1603-002 | LINK,SWAY BAR | 1 | $54.95 | |
| 12 | 0603-558 | ARM,SWAYBAR-PTD BLK | 1 | $78.95 | |
| 13 | 8048-426 | NUT,HEX FLG-TOP LOCK 5/16-18 GR F Z&Y | 1 | $1.23 | |
| 14 | 8020-137 | SCREW,CAP-HFH 5/16-18 X 2.00 G5 Z&Y | 1 | $1.23 | |
| 15 | 8020-225 | SCREW,CAP-HFH 3/8-16 X 1.50 Z&Y | 1 | $1.78 | |
| 16 | 8020-224 | SCREW,CAP-HFH 3/8-16 X 1.250 Z&Y | 1 | $13.73 | |
| 17 | 0214-025 | CLAMP,HOSE #32 | 1 | $4.40 |
