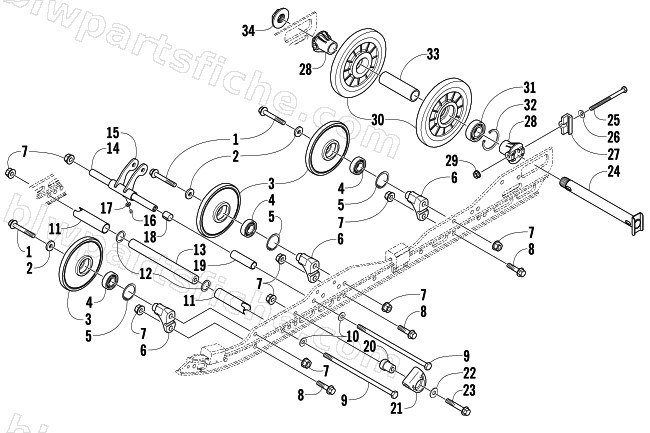

2004 Arctic Cat FIRECAT 700 EFI SNO PRO 1.375 — IDLER WHEEL ASSEMBLY
2004 FIRECAT 700 EFI SNO PRO 1.375
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 8002-232 | SCREW,CAP-HH 3/8-16 X3.25 G5 Z&Y | 1 | $2.06 | |
| 2 | 0623-664 | WASHER,FLAT 1.00X.390X.164 Z&Y | 1 | $1.23 | |
| 3 | 3604-039 | WHEEL,IDL-5.63 W.787"ID BLK (NO SPOKE) | 1 | $53.95 | |
| 4 | 3604-033 | BEARING,WHL-NSK CHINA 6004-W/ENS GREASE | 1 | $20.63 | |
| 5 | 0623-946 | RING,INTERNAL RETAINING-#165 | 1 | $2.06 | |
| 6 | 2604-579 | BLOCK,MTG-IDLER WHEEL(DIE CAST) | 1 | $45.95 | |
| 7 | 8048-486 | NUT,HEX FLG-TOP LOCK 3/8-16 GR F Z&Y | 1 | $0.95 | |
| 8 | 8020-224 | SCREW,CAP-HFH 3/8-16 X 1.250 Z&Y | 1 | $13.73 | |
| 9 | 1623-037 | SCREW, CAP-HH 3/8-16X10 GD 8 Z&Y | 1 | $6.47 | |
| 10 | 8050-272 | WASHER,FLAT- 3/8 X .734 X .063 Z&Y | 1 | $0.26 | |
| 11 | 1604-793 | SPACER,FRONT ARM SHOCK | 1 | $29.95 | |
| 12 | 0623-912 | WASHER,FLAT-.890 X 1.19 X .060 Z&Y | 1 | $0.95 | |
| 13 | 1604-792 | AXLE, STEEL-7/8 X 3/8 X 8.750 ZY | 1 | $58.95 | |
| 14 | 1604-209 | AXLE,STEEL-8.75 (THRU BOLT) | 1 | $73.95 | |
| 15 | 0704-994 | PIVOT,REAR SHOCK-FABR | 1 | $74.95 | |
| 16 | 1623-010 | FIT,GREASE-1/4-28 UNF-SELF THREAD | 1 | $1.92 | |
| 17 | 1623-011 | WASHER- GREASE FITTING | 1 | $0.68 | |
| 18 | 0603-083 | BEARING,GARLOCK 10DU12 | 1 | $8.21 | |
| 19 | 2604-109 | SPACER,ALUM-2.805" | 1 | $12.35 | |
| 20 | 2604-378 | BLOCK,SLIDE-SPRING-1.53" | 1 | $16.49 | |
| 21 | 2604-515 | SLIDE, SPRING-SHORT | 1 | $5.92 | |
| 22 | 8050-282 | WASHER,FLAT- 3/8 X 1.000 X .063 Z&Y | 1 | $0.95 | |
| 23 | 8020-229 | SCREW,CAP-HFH 3/8-16 X 2.50 Z&Y | 1 | $16.49 | |
| 24 | 0704-884 | AXLE,REAR-PTD BLK | 1 | $85.95 | |
| 26 | 0623-987 | WASHER, BELLVILE-.312 X .930 | 1 | $2.19 | |
| 27 | 2604-116 | ADJUSTER, TRACK - CAST | 1 | $14.95 | |
| 28 | 4604-087 | BUSHING,ADJUSTER | 1 | $17.87 | |
| 29 | 8048-426 | NUT,HEX FLG-TOP LOCK 5/16-18 GR F Z&Y | 1 | $1.23 | |
| 30 | 2604-117 | WHEEL,IDLER-7.125(NO INSR) | 1 | $53.95 | |
| 31 | 0107-598 | BEARING,BALL-25MM | 1 | $12.35 | |
| 32 | 0123-798 | RING,INTERNAL-RETAINING | 1 | $1.64 | |
| 33 | 2604-115 | SPACER, ALUM- 1.00 ID X 1.25 OD | 1 | $24.77 | |
| 34 | 1623-054 | NUT,1-14X.48 Z&Y | 1 | $53.95 |
