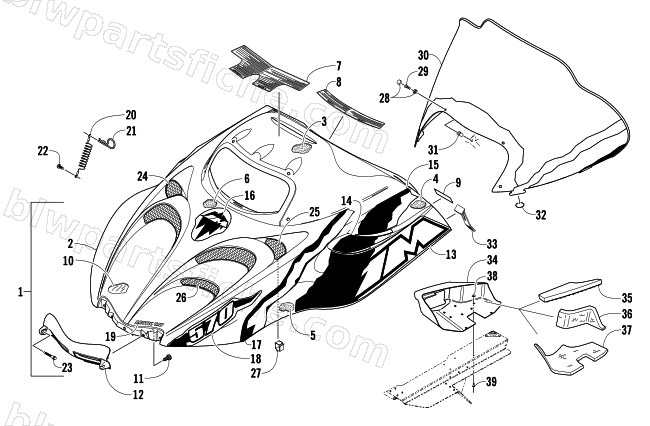

2004 Arctic Cat MOUNTAIN CAT 570 — HOOD AND WINDSHIELD ASSEMBLY
2004 MOUNTAIN CAT 570
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1718-409 | HOOD,W/DECAL-MC 570 F/C-GRN | 1 | $1,168.95 | |
| 2 | 1718-408 | HOOD W/O DECALS-MC 570 F/C-GRN | 1 | $1,057.95 | |
| 3 | 0717-148 | FOAM, HOOD-MIDDLE UPR RH | 1 | $15.11 | |
| 3 | 0717-149 | FOAM, HOOD-MIDDLE UPR LH | 1 | $14.95 | |
| 4 | 0717-140 | FOAM, HOOD-REAR RH-00 ZR | 1 | $13.95 | |
| 4 | 0717-141 | FOAM, HOOD-REAR LH-00 ZR | 1 | $12.95 | |
| 5 | 0717-164 | FOAM, HOOD-UPR RH | 1 | $6.95 | |
| 5 | 0617-165 | FOAM,CONSOLE LH | 1 | $11.95 | |
| 6 | 0717-138 | FOAM, HOOD-MIDDLE-00 ZR | 1 | $5.95 | |
| 7 | 3611-485 | DECAL, WARNING-GENL & BRAKE-ENG & FRNCH | 1 | $35.95 | |
| 8 | 3611-970 | DECAL, CAUTION-ENG/BTRY/FUEL-ENG &FRCH | 1 | $41.95 | |
| 9 | 3611-509 | DECAL, WARNING-SEATING CAPACITY | 1 | $72.95 | |
| 10 | 1606-938 | FOIL,HOOD-RH | 1 | $54.95 | |
| 10 | 1606-939 | FOIL, HOOD-LH | 1 | $75.95 | |
| 11 | 0623-797 | SCREW,SELF TAP-TSTH 10-12X1/2 WO/GP | 1 | $0.45 | |
| 12 | 3606-032 | HINGE,HOOD-BLACK-ROUTED | 1 | $44.95 | |
| 13 | 5611-412 | DECAL,HOOD-"1M"-LOWER-R/H (GRN) | 1 | $99.95 | |
| 13 | 5611-413 | DECAL,HOOD-"1M"-LOWER-L/H (GRN) | 1 | $102.95 | |
| 14 | 5611-418 | DECAL,HOOD-VENT-CENTER-R/H (GRN) | 1 | $20.63 | |
| 14 | 5611-419 | DECAL,HOOD-VENT-CENTER-L/H (GRN) | 1 | $20.63 | |
| 15 | 5611-420 | DECAL,HOOD-VENT-UPPER-R/H (GRN) | 1 | $42.95 | |
| 15 | 5611-421 | DECAL,HOOD-VENT-UPPER-L/H (GRN) | 1 | $42.95 | |
| 16 | 5611-424 | DECAL,HOOD-"1M"-CREST (GRN) | 1 | $39.95 | |
| 17 | 5611-422 | DECAL,HOOD-FORWARD-R/H (GRN) | 1 | $63.95 | |
| 17 | 5611-423 | DECAL,HOOD-FORWARD-L/H (GRN) | 1 | $63.95 | |
| 18 | 5611-416 | DECAL,HOOD-"570"-FORWARD-R/H (GRN) | 1 | $63.95 | |
| 18 | 5611-417 | DECAL,HOOD-"570"-FORWARD-L/H (GRN) | 1 | $63.95 | |
| 19 | 5611-411 | DECAL,"ARCTIC CAT"-HOOD-NOSE (GOLD) | 1 | $20.63 | |
| 20 | 1606-158 | CABLE HOOD 35.0" | 1 | $15.11 | |
| 23 | 1623-016 | SCREW, HEX DOME HEAD -1/4-20 x1.24 Z&Y | 1 | $27.95 | |
| 24 | 2706-194 | SCREEN,VENT-HOOD-R/H-PTD PLATINUM | 1 | $39.95 | |
| 25 | 2706-195 | SCREEN,VENT-HOOD-LH-UPPER-PTD PLATINUM | 1 | $17.95 | |
| 26 | 2606-325 | SCREEN, VENT HOOD-LH-CTR/SLV | 1 | $64.95 | |
| 27 | 0123-394 | CLIP CABLE | 1 | $1.37 | |
| 28 | 0124-054 | SNAP CAP W/WASHER | 1 | $1.23 | |
| 29 | 0623-902 | SCREW, MACH-PHTRH-10-32X5/8-ZY | 1 | $0.95 | |
| 30 | 3606-084 | WINDSHIELD,FORMED-04 MC-GRN | 1 | $236.95 | |
| 31 | 0623-845 | NUT, EXP,10-32 | 1 | $2.47 | |
| 32 | 0616-032 | O-RING-WINDSHIELD (1 I.D.) | 1 | $1.78 | |
| 33 | 1606-067 | STRAP, HOLDDOWN- HOOD | 1 | $12.35 | |
| 34 | 2606-370 | DUCT, AIR-OUT | 1 | $57.95 | |
| 35 | 0617-427 | FOAM, DUCT, AIR-OUT-570-TOP | 1 | $13.73 | |
| 36 | 0617-428 | FOAM, DUCT, AIR-OUT-570-SIDE | 1 | $9.59 | |
| 37 | 0617-425 | FOAM, DUCT, AIR-OUT-570-BOTTOM | 1 | $23.39 | |
| 38 | 0123-802 | WASHER,FLAT .194X.50X.048-Z&Y | 1 | $0.12 | |
| 39 | 8060-508 | RIVET,BLIND-DH SS56 BLK | 1 | $0.26 |
