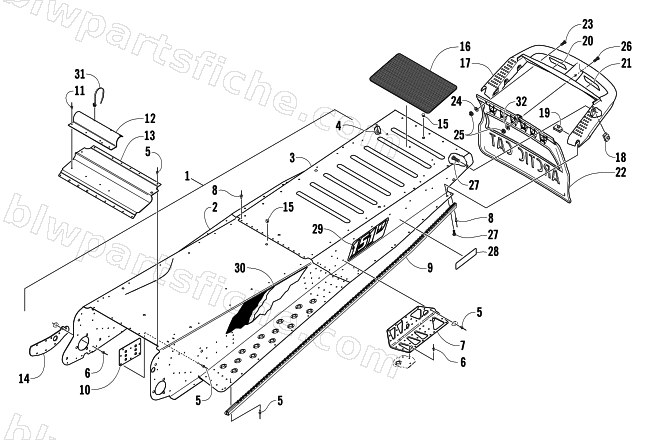

2004 Arctic Cat MOUNTAIN CAT 800 EFI 151 — TUNNEL AND REAR BUMPER
2004 MOUNTAIN CAT 800 EFI 151
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1718-564 | TUNNEL,S/P ASSY-'04 MC 151 | 1 | $703.95 | |
| 2 | 3606-307 | BODY,FRONT-L/C-FORMED | 1 | $320.95 | |
| 3 | 3606-311 | BODY,REAR-151"-FORMED | 1 | $464.95 | |
| 4 | 1623-078 | STUD,SELF-CLINCH 1/4-20X 1/2 HIGH TORQ | 1 | $1.95 | |
| 5 | 0623-072 | RIVET,SOLID ALUM-156 X370 | 1 | $0.15 | |
| 5 | 0123-418 | RIVET, SOLID ALUM-.156 X.312 | 1 | $0.68 | |
| 5 | 0623-806 | RIVET, SOLID-.156 X.437-ALUM | 1 | $0.26 | |
| 5 | 8060-486 | RIVET, BLIND-DH SS54 ZINC | 1 | $0.40 | |
| 6 | 8060-448 | RIVET,BLIND-DH AS56 PL | 1 | $0.40 | |
| 7 | 1706-918 | BRACKET,MTG-REAR SUSPENSION-RH-MACH | 1 | $99.95 | |
| 7 | 1706-917 | BRACKET,MTG-REAR SUSPENSION-LH-MACH | 1 | $99.95 | |
| 8 | 8060-484 | RIVET, BLIND-DH SS53 ZINC | 1 | $0.40 | |
| 9 | 2606-420 | ROLL,TUNNEL-151"RH-FORMED | 1 | $74.95 | |
| 9 | 2606-419 | ROLL,TUNNEL-151"LH-FORMED | 1 | $64.95 | |
| 10 | 2706-116 | PLATE, BODY-REINFORCEMENT-PTD BLK | 1 | $6.75 | |
| 11 | 0623-166 | RIVET,CHERRY-5/32 X 3/16 | 1 | $0.95 | |
| 12 | 0607-751 | BRKT,PROTECTOR-MAIN HARNESS | 1 | $17.95 | |
| 13 | 2606-849 | COVER,DRIVEN SHAFT-FORMED | 1 | $97.95 | |
| 14 | 2606-905 | PLATE,BACKING-DROPCASE GUARD | 1 | $27.95 | |
| 15 | 0623-562 | PLUG,HOLE-3/8 DIA-BLK | 1 | $1.37 | |
| 16 | 2606-134 | PAD, RUBBER | 1 | $36.95 | |
| 17 | 1606-200 | BUMPER,REAR-Z,ZL,ZR | 1 | $142.95 | |
| 18 | 0623-771 | NUT,U-1/4-20 (.50 X .25 PANEL) | 1 | $1.64 | |
| 19 | 0623-427 | NUT,U-1/4X20 | 1 | $6.83 | |
| 20 | 5611-852 | DECAL,WARNING-TOWING/TRACK-FRENCH | 1 | $2.47 | |
| 21 | 5611-853 | DECAL,WARNING-TOWING/TRACK-ENGLISH | 1 | $2.47 | |
| 22 | 2606-460 | SNOWFLAP, LONG | 1 | $140.95 | |
| 22 | 1606-507 | SNOWFLAP, REV. | 1 | $74.95 | |
| 23 | 8017-579 | SCREW,MACH-TSTRH 1/4-20X.625 G2 Z&Y | 1 | $6.83 | |
| 24 | 0623-184 | WASHER,FLAT 1/4 X 1.0 Z&Y | 1 | $1.95 | |
| 25 | 8048-366 | NUT,HEX FLG-TOP LOCK 1/4-20 GR F Z&Y | 1 | $0.68 | |
| 26 | 8017-580 | SCREW,MACH-TSTRH 1/4-20 X 3/4 GR2 Z&Y | 1 | $2.06 | |
| 27 | 8017-581 | SCREW,MACH-TSTRH 1/4-20 X 7/8 GR2 Z&Y | 1 | $5.45 | |
| 28 | 0411-647 | DECAL,REFLECTOR-RED | 1 | $4.95 | |
| 29 | 5611-459 | DECAL,TUNNEL-151" (GOLD) | 1 | $37.95 | |
| 30 | 5611-462 | DECAL,TUNNEL-FORWARD-R/H (GRN) | 1 | $40.95 | |
| 30 | 5611-463 | DECAL,TUNNEL-FORWARD-L/H (GRN) | 1 | $40.95 | |
| 31 | 0623-677 | CABLE TIE,PUSH MOUNT-X MAS CLIP | 1 | $1.09 | |
| 32 | 8050-217 | WASHER,FLAT- 1/4 X .625 X .065 Z&Y | 1 | $0.12 |
