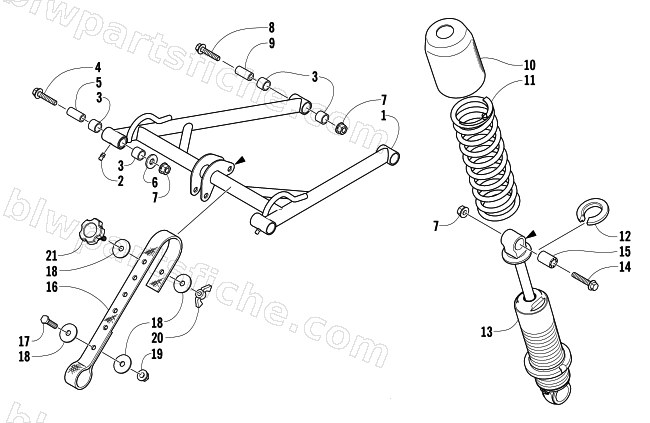

2004 Arctic Cat MOUNTAIN CAT 800 EFI 159 — REAR SUSPENSION FRONT ARM ASSEMBLY
2004 MOUNTAIN CAT 800 EFI 159
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0704-919 | ARM,FRONT-L/W-FAB | 1 | $167.95 | |
| 2 | 1623-010 | FIT,GREASE-1/4-28 UNF-SELF THREAD | 1 | $1.92 | |
| 3 | 0604-889 | BUSHING,FRONT ARM | 1 | $3.71 | |
| 4 | 8020-229 | SCREW,CAP-HFH 3/8-16 X 2.50 Z&Y | 1 | $16.49 | |
| 5 | 1604-162 | AXLE,FRONT ARM | 1 | $10.97 | |
| 6 | 0114-197 | WASHER,FLAT .390 X 1.06 X.125 | 1 | $1.23 | |
| 7 | 8048-486 | NUT,HEX FLG-TOP LOCK 3/8-16 GR F Z&Y | 1 | $0.95 | |
| 8 | 8020-228 | SCREW,CAP-HFH 3/8-16 X 2.25 G5 Z&Y | 1 | $2.75 | |
| 9 | 0104-629 | SPACER,FRONT ARM-PIVOT | 1 | $19.25 | |
| 10 | 0604-590 | COVER,SUSPENSION SPRING (LONG) | 1 | $27.95 | |
| 11 | 0704-523 | SPRING, COMP-FRONT ARM #110 BLK | 1 | $58.95 | |
| 12 | 1603-890 | RETAINER,SPRING | 1 | $13.73 | |
| 13 | 1704-150 | SHOCK,FRT ARM-ASSY (FW) | 1 | $540.95 | |
| 14 | 8020-226 | SCREW,CAP-HFH 3/8-16 X 1.75 Z&Y | 1 | $2.95 | |
| 15 | 0603-030 | AXLE,SERRATED | 1 | $1.37 | |
| 16 | 2604-657 | STRAP,LIMITER-FRONT ARM | 1 | $20.63 | |
| 17 | 8002-042 | SCREW,CAP-HH 1/4-20 X1.00 G5 Z&Y | 1 | $0.40 | |
| 18 | 0623-184 | WASHER,FLAT 1/4 X 1.0 Z&Y | 1 | $1.95 | |
| 19 | 8048-366 | NUT,HEX FLG-TOP LOCK 1/4-20 GR F Z&Y | 1 | $0.68 | |
| 20 | 0623-325 | NUT,WING - 1/4-20 NYLON SL | 1 | $2.06 | |
| 21 | 1623-044 | KNOB,ADJUSTER-1/4-20 X 1.0 LNG | 1 | $6.75 |
