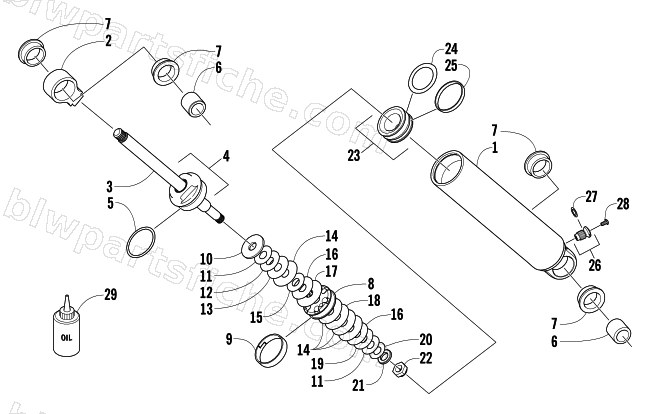

2004 Arctic Cat MOUNTAIN CAT 900 EFI 159 — REAR SUSPENSION REAR ARM SHOCK ABSORBER
2004 MOUNTAIN CAT 900 EFI 159
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1704-153 | SHOCK,REAR ARM-ASSY (FW) | 1 | $543.95 | |
| 1 | 2604-170 | BODY,SHOCK-REAR ARM-FRICT WELD | 1 | $414.95 | |
| 2 | 1604-763 | EYELET, SHOCK-1.00(PWD METAL) | 1 | $20.95 | |
| 3 | 2604-163 | ROD,SHOCK-REAR ARM-7.24"-CHROME | 1 | $72.95 | |
| 4 | 4604-126 | BEARING, ENDCAP - LONG - W/BLEED ASSY | 1 | $49.95 | |
| 5 | 1604-271 | O-RING,OUTER | 1 | $2.47 | |
| 6 | 1604-397 | SLEEVE, EYELET - INNER - .950 | 1 | $3.99 | |
| 7 | 1604-262 | BUSHING,SHOCK-.125 FLANGE | 1 | $3.02 | |
| 8 | 1603-314 | PISTON,0.039 ORIFICE | 1 | $120.95 | |
| 9 | 1604-274 | STRAP, PISTON - TEFLON | 1 | $24.77 | |
| 10 | 1604-272 | WASHER, TOP OUT -1.125 x .094 | 1 | $1.37 | |
| 11 | 2603-065 | VALVE,SHOCK- .900 DIA X .010 | 1 | $5.95 | |
| 12 | 2603-077 | VALVE,SHOCK-1.000 DIA X .015 | 1 | $6.95 | |
| 13 | 0603-888 | VALVE, SHOCK 1.100 X.015 | 1 | $6.89 | |
| 14 | 2603-125 | VALVE,SHOCK-1.250 DIA X .010 | 1 | $5.51 | |
| 15 | 0603-894 | VALVE, SHOCK .900X.004(3/8ID) | 1 | $6.95 | |
| 16 | 2603-095 | VALVE,SHOCK-1.100 DIA X .010 | 1 | $5.95 | |
| 17 | 2603-135 | VALVE,SHOCK-1.300 DIA X .010 | 1 | $5.95 | |
| 18 | 2603-127 | VALVE,SHOCK-1.250 DIA X .015 | 1 | $5.95 | |
| 19 | 2603-075 | VALVE,SHOCK-1.000 DIA X .010 | 1 | $5.95 | |
| 20 | 2603-055 | VALVE,SHOCK- .800 DIA X .010 | 1 | $5.95 | |
| 21 | 1604-273 | WASHER, BACKUP - .620 x .094 | 1 | $1.95 | |
| 22 | 0623-696 | NUT, FLEX - 3/8-24 UNF Z&Y | 1 | $2.95 | |
| 23 | 0704-791 | PISTON,BLEEDLESS-IFP-ASSY | 1 | $33.95 | |
| 24 | 2604-152 | O-RING,FLOATING PISTON | 1 | $2.88 | |
| 25 | 2604-153 | TEFLON BAND,FLOATING PISTON-1.459" | 1 | $26.95 | |
| 26 | 2604-649 | VALVE,PRESSURE-ASSY | 1 | $26.95 | |
| 27 | 0830-168 | ORING,7.6454 ID X 1.778 CS | 1 | $1.09 | |
| 28 | 0624-433 | SCREW, MACH - HSBH 8-32X1/4 SS | 1 | $0.68 | |
| 29 | 4639-366 | S/M SHOCK OIL-1 QUART | 1 | $21.95 |
