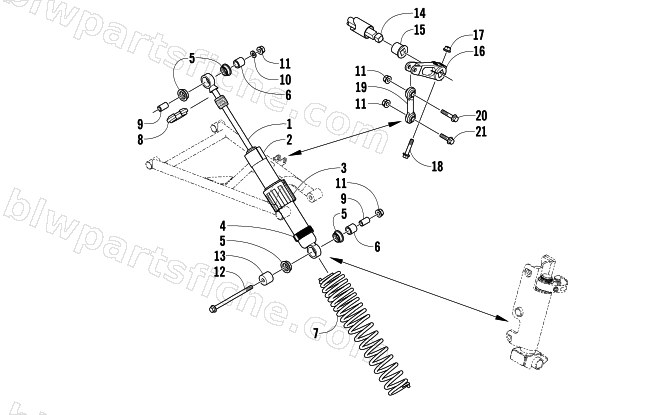

2004 Arctic Cat SABERCAT 700 EFI EXT — SHOCK ABSORBER AND SWAY BAR ASSEMBLY
2004 SABERCAT 700 EFI EXT
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 2 | 2603-251 | SLEEVE,WEAR-TWIN TUBE | 1 | $3.95 | |
| 3 | 2603-249 | ADJUSTER,SPRING OUTER-BLK | 1 | $40.95 | |
| 4 | 2603-250 | SLEEVE,THREADED-SPRING ADJ | 1 | $17.87 | |
| 5 | 0603-955 | BUSHING, SKI SHOCK-.045" LIP | 1 | $9.59 | |
| 6 | 1603-209 | SLEEVE, EYELET - INNER - .790 TLG | 1 | $1.23 | |
| 7 | 2603-304 | SPRING, COMP-SKI PLATINUM | 1 | $88.95 | |
| 8 | 1603-889 | RETAINER, SPRING | 1 | $12.35 | |
| 9 | 3604-594 | AXLE,SHOCK EYELET-10(ID)X20.7 MM | 1 | $4.40 | |
| 10 | 0623-991 | WSHR, FLAT ALUM-.390 X 1.125 X .125 | 1 | $1.95 | |
| 11 | 8048-486 | NUT,HEX FLG-TOP LOCK 3/8-16 GR F Z&Y | 1 | $0.95 | |
| 12 | 8020-232 | SCREW,CAP-HFH 3/8-16 X 3.25 Z&Y | 1 | $5.65 | |
| 13 | 0603-648 | SPACER,SHOCK-MTG | 1 | $15.11 | |
| 14 | 1703-146 | SWAY BAR,7/16" PTD BLK | 1 | $133.95 | |
| 15 | 1603-211 | BEARING,SWAY BAR-(THIN WALL TUBE) | 1 | $4.40 | |
| 16 | 1703-876 | ARM,SWAY BAR-R/B KIT | 1 | $154.95 | |
| 17 | 8048-426 | NUT,HEX FLG-TOP LOCK 5/16-18 GR F Z&Y | 1 | $1.23 | |
| 18 | 8020-137 | SCREW,CAP-HFH 5/16-18 X 2.00 G5 Z&Y | 1 | $1.23 | |
| 19 | 1603-002 | LINK,SWAY BAR | 1 | $54.95 | |
| 20 | 8020-225 | SCREW,CAP-HFH 3/8-16 X 1.50 Z&Y | 1 | $1.78 | |
| 21 | 8020-224 | SCREW,CAP-HFH 3/8-16 X 1.250 Z&Y | 1 | $13.73 |
