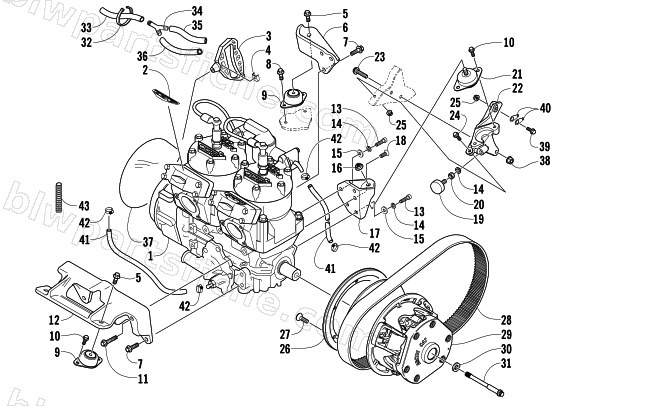

2004 Arctic Cat ZR 900 EFI SNO PRO — ENGINE AND RELATED PARTS
2004 ZR 900 EFI SNO PRO
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0662-374 | ENGINE,900-W/O EFI COMP. | 1 | $2,208.95 | |
| 2 | 3611-967 | DECAL, APV | 1 | $19.95 | |
| 3 | 0636-363 | HANDLE,RECOIL-LARGE | 1 | $15.11 | |
| 4 | 0606-885 | CAP,RECOIL HANDLE | 1 | $1.37 | |
| 5 | 8020-220 | SCREW,CAP-HFH 3/8-16 X 0.750 Z&Y | 1 | $1.09 | |
| 6 | 0708-157 | BRKT, ENG,MTG-RH REAR MACH | 1 | $85.95 | |
| 8 | 8020-130 | SCREW,CAP-HFH 5/16-18 X0.75 G5 Z&Y | 1 | $0.95 | |
| 9 | 0608-645 | MOUNT,ENGINE | 1 | $113.95 | |
| 10 | 0623-765 | SCREW,SELF TAP-HWH 5/16-18X.625 TT Z&Y | 1 | $1.23 | |
| 11 | 8020-228 | SCREW,CAP-HFH 3/8-16 X 2.25 G5 Z&Y | 1 | $2.75 | |
| 12 | 0708-116 | BRKT,ENG MTG-FRONT-MACH | 1 | $121.95 | |
| 13 | 8005-674 | SCREW, CAP-HSH 3/8-16X1.25 Z&Y | 1 | $1.37 | |
| 14 | 8050-272 | WASHER,FLAT- 3/8 X .734 X .063 Z&Y | 1 | $0.26 | |
| 15 | 8051-277 | WASHER,SPR LOCK-3/8 .377X.688X.115 Z&Y | 1 | $1.50 | |
| 16 | 8048-486 | NUT,HEX FLG-TOP LOCK 3/8-16 GR F Z&Y | 1 | $0.95 | |
| 17 | 0708-427 | BRKT,ENG MTG-LH REAR CAST-MACH | 1 | $64.95 | |
| 18 | 0623-881 | SCREW, MACH,HSFH 3/8-16X1.00 Z&Y | 1 | $1.37 | |
| 19 | 0608-355 | R/B 0608-784 | 1 | $19.95 | |
| 20 | 0123-191 | NUT,JAM 3/8-24(RIGHT HAND) | 1 | $0.95 | |
| 21 | 0708-426 | MOUNT,ENGINE-ASSY | 1 | $66.95 | |
| 22 | 0708-425 | BRKT,ENG MTG-MACH | 1 | $97.95 | |
| 23 | 8020-132 | SCREW,CAP-HFH 5/16-18 X1.00 G5 Z&Y | 1 | $1.95 | |
| 24 | 8020-041 | SCREW,CAP-HFH 1/4-20 X 0.875 Z&Y | 1 | $6.47 | |
| 25 | 8048-366 | NUT,HEX FLG-TOP LOCK 1/4-20 GR F Z&Y | 1 | $0.68 | |
| 26 | 0645-410 | RING,DAMPER - CLUTCH | 1 | $82.95 | |
| 27 | 1623-128 | SCREW,MACH-TSFH 5/16-18X.562 Z&Y | 1 | $2.88 | |
| 28 | 0627-032 | BELT,DRIVE-S-3C-1.448"WX45.570"OC-DC | 1 | $133.95 | |
| 29 | 0746-759 | CLUTCH,DRIVE-8.25" (33MM/D)-UNCAL | 1 | $909.95 | |
| 30 | 0623-210 | WASHER, LOCK-1/2" HI-COLLAR | 1 | $0.68 | |
| 31 | 0623-913 | BOLT, CLUTCH - 1/2-20 X 5.92 - 12 PT | 1 | $17.87 | |
| 32 | 0123-788 | TIE,CABLE-8.5/7.5/7.4 | 1 | $0.12 | |
| 33 | 0610-535 | HOSE,DRAIN-VEV (EXIT) | 1 | $20.63 | |
| 34 | 0670-875 | FITTING,'Y' (1/2 X 1/2 X 1/2) | 1 | $19.25 | |
| 35 | 0610-364 | HOSE,DRAIN-VEV (PTO) | 1 | $19.25 | |
| 36 | 0610-363 | HOSE,DRAIN-VEV (MAG) | 1 | $15.95 | |
| 37 | 1670-328 | FOIL, PROTECTIVE-RECOIL COVER-DIE CUT | 1 | $16.49 | |
| 38 | 8048-426 | NUT,HEX FLG-TOP LOCK 5/16-18 GR F Z&Y | 1 | $1.23 | |
| 39 | 8020-042 | SCREW,CAP-HFH 1/4-20 X 1.00 Z&Y | 1 | $1.09 | |
| 40 | 1623-244 | WASHER,FLAT-RETAINING(Z&Y) | 1 | $1.95 | |
| 41 | 0610-076 | HOSE, WATER-10 FT {0619-124} | 1 | $65.95 | |
| 42 | 0623-373 | CLAMP,HOSE #4 {6202} | 1 | $2.88 | |
| 43 | 0619-776 | CONDUIT,FLEXIBLE-.62 ID-CTL 5' | 1 | $13.73 |
