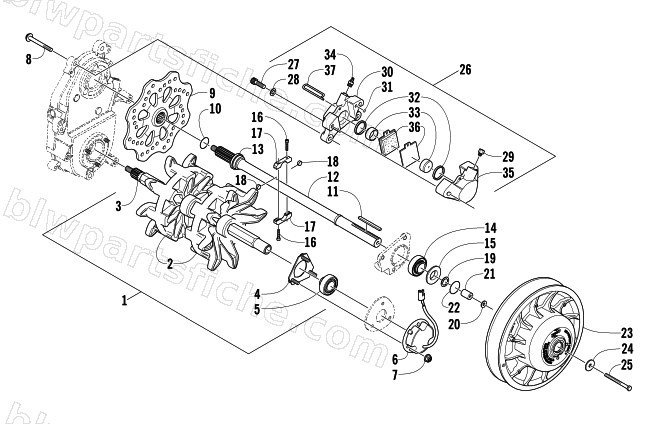

2005 Arctic Cat AC 440 SNO PRO — DRIVE TRAIN SHAFTS AND BRAKE ASSEMBLIES
2005 AC 440 SNO PRO
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0728-168 | TRACK DRIVE-PTL ASSY | 1 | $1,201.95 | |
| 2 | 1602-727 | SPROCKET,8T-3"PITCH-EXVOLUTE | 1 | $148.95 | |
| 3 | 1602-530 | SHAFT,DRIVE-(37.5 DEG PRESSURE ANGLE) | 1 | $240.95 | |
| 4 | 0702-412 | FLANGE, BEARING-INNER ASSY | 1 | $30.95 | |
| 5 | 2602-389 | BEARING,1 1/16-DRIVESHAFT | 1 | $50.95 | |
| 6 | 0630-180 | REGULATOR,VOLTAGE-W/O SENSOR | 1 | $117.95 | |
| 7 | 8047-426 | NUT,HEX FLG-NY LOCK 5/16-18 GR F Z&Y | 1 | $0.68 | |
| 8 | 8020-315 | SCREW,CAP-HFH 7/16-14 X1.50 G5 Z&Y | 1 | $2.75 | |
| 9 | 2602-279 | DISC,BRAKE-FORGED-SPLINED | 1 | $263.95 | |
| 10 | 1602-199 | O-RING, BRAKE HUB-1 1/8" | 1 | $2.75 | |
| 11 | 1602-812 | KEY,2.50 X .25 X .25 | 1 | $9.95 | |
| 12 | 0702-771 | SHAFT,DRIVEN-ASSY | 1 | $417.95 | |
| 13 | 1602-114 | COLLAR, HUB-BRAKE DISK | 1 | $6.95 | |
| 14 | 1602-233 | BEARING, 1 W/O LOCK | 1 | $32.95 | |
| 15 | 1602-367 | SPACER,DRIVEN CLUTCH | 1 | $22.01 | |
| 16 | 8005-402 | SCREW, CAP-HSH 10-24X1.0 Z&Y | 1 | $0.68 | |
| 17 | 3606-581 | BRKT,SPEEDO SENSOR | 1 | $42.95 | |
| 18 | 0630-167 | MAGNET,DISC-.438 | 1 | $15.11 | |
| 19 | 0623-118 | WASHER,FLAT-1.00 X1.43 X.030 | 1 | $0.95 | |
| 19 | 0623-119 | WASHER, FLAT- 1.00 X 1.43 X .075 | 1 | $7.03 | |
| 20 | 0123-053 | WASHER, FLAT 5/16 X 3/4 | 1 | $1.64 | |
| 21 | 0648-709 | SHAFT,STUB-DRIVEN | 1 | $14.95 | |
| 22 | 0616-032 | O-RING-WINDSHIELD (1 I.D.) | 1 | $1.78 | |
| 23 | 0726-197 | CLUTCH,DRIVEN-AC 440 (TI) | 1 | $909.95 | |
| 25 | 8002-138 | SCREW,CAP-HH 5/16-18 X2.25 G5 Z&Y | 1 | $0.95 | |
| 26 | 1602-639 | CALIPER,BRAKE-FIXED/DUAL PISTON | 1 | $522.95 | |
| 27 | 8005-679 | SCREW, CAP-HSH 3/8-16X2.50 Z&Y | 1 | $3.85 | |
| 28 | 8050-272 | WASHER,FLAT- 3/8 X .734 X .063 Z&Y | 1 | $0.26 | |
| 29 | 0602-590 | FITTING,ADAPTER-1/8 NPT/DBL FLARE | 1 | $5.45 | |
| 31 | 0602-729 | O-RING,BRAKE HOUSING | 1 | $5.65 | |
| 32 | 0602-583 | O-RING, RETRACTOR-SQUARE | 1 | $22.01 | |
| 33 | 0602-708 | PISTON | 1 | $81.95 | |
| 34 | 0602-707 | SCREW, BLEED-ASSY | 1 | $6.89 | |
| 36 | 1702-429 | PAD,BRAKE-SET | 1 | $114.95 |
