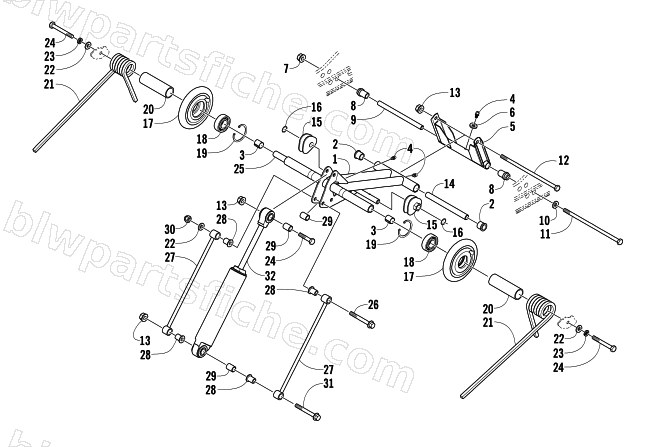

2005 Arctic Cat FIRECAT 600 EFI SNO PRO — REAR SUSPENSION REAR ARM ASSEMBLY
2005 FIRECAT 600 EFI SNO PRO
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1704-005 | ARM, IDLER-FABR BLK | 1 | $231.95 | |
| 2 | 1604-100 | BUSHING,FLARED-BRONZE (.628 ID) | 1 | $6.75 | |
| 3 | 2604-147 | BEARING,GARLOCK-11DU14 | 1 | $8.21 | |
| 4 | 1623-010 | FIT,GREASE-1/4-28 UNF-SELF THREAD | 1 | $1.92 | |
| 5 | 1704-019 | ARM, REAR-MACH-BLK (04 PROD) | 1 | $56.95 | |
| 6 | 1623-011 | WASHER- GREASE FITTING | 1 | $0.68 | |
| 7 | 8047-490 | NUT,HEX FLG-NY LOCK 3/8-16 GR G Z&Y | 1 | $0.95 | |
| 8 | 2604-664 | BUSHING,REAR ARM-PWD METAL | 1 | $53.95 | |
| 9 | 2604-663 | AXLE,REAR ARM-INNER-6.124" | 1 | $16.49 | |
| 10 | 8050-272 | WASHER,FLAT- 3/8 X .734 X .063 Z&Y | 1 | $0.26 | |
| 11 | 1623-037 | SCREW, CAP-HH 3/8-16X10 GD 8 Z&Y | 1 | $6.47 | |
| 12 | 1623-086 | SCREW,CAP-3/8-16 X 7.500 | 1 | $20.63 | |
| 13 | 8048-486 | NUT,HEX FLG-TOP LOCK 3/8-16 GR F Z&Y | 1 | $0.95 | |
| 14 | 2604-370 | AXLE,STEEL-.624X6.817 | 1 | $22.01 | |
| 15 | 1604-204 | BLOCK,SPRING-ADJUSTER-RH | 1 | $19.25 | |
| 15 | 1604-205 | BLOCK,SPRING-ADJUSTER-LH | 1 | $19.25 | |
| 16 | 0623-138 | RING,RETAINING-ADJ BLOCK 9/16 | 1 | $0.68 | |
| 17 | 2604-143 | WHEEL,IDL-5.35 W/1" ID (NO INSR) | 1 | $53.95 | |
| 18 | 0107-598 | BEARING,BALL-25MM | 1 | $12.35 | |
| 19 | 0123-798 | RING,INTERNAL-RETAINING | 1 | $1.64 | |
| 20 | 2604-379 | SLEEVE,SPRING - 1.75" OD | 1 | $90.95 | |
| 21 | 0704-934 | SPRING,SUSPENSION-RH PTD BLK | 1 | $126.95 | |
| 21 | 0704-935 | SPRING,SUSPENSION-LH PTD BLK | 1 | $126.95 | |
| 22 | 0623-044 | WSHR,FLAT HARD .375 X.875 | 1 | $4.68 | |
| 23 | 8051-277 | WASHER,SPR LOCK-3/8 .377X.688X.115 Z&Y | 1 | $1.50 | |
| 25 | 2604-139 | AXLE,INNER CARRIAGE | 1 | $89.95 | |
| 26 | 1623-219 | SCREW,CAP-HFH 3/8-16X3.570 GR 5 Z&Y | 1 | $3.44 | |
| 27 | 0704-361 | LINK,REAR SHOCK-PTD BLK | 1 | $27.95 | |
| 29 | 1604-139 | SLEEVE,SHOCK EYELET-POWDER METAL | 1 | $2.06 | |
| 30 | 8041-486 | NUT,HEX THIN LOCK-NYL 3/8-16 Z&Y | 1 | $0.40 | |
| 31 | 8020-234 | SCREW,CAP-HFH 3/8-16 X 4.00 Z&Y | 1 | $6.89 | |
| 32 | 1704-362 | SHOCK,REAR ARM-2"BORE | 1 | $711.95 |
