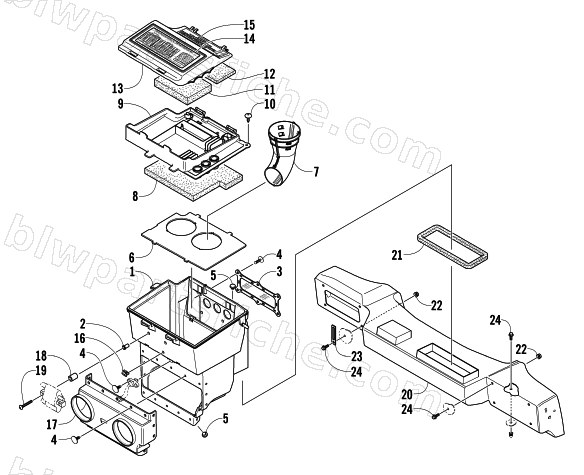

2005 Arctic Cat KING CAT 900 EFI EARLY BUILD — AIR SILENCER ASSEMBLY
2005 KING CAT 900 EFI EARLY BUILD
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0770-671 | AIR SILENCER-S/P ASSY-04 900 EFI | 1 | $156.95 | |
| 2 | 1623-127 | INSERT, AL SERIES ALS4-1024-225 | 1 | $5.09 | |
| 3 | 1670-517 | SCREEN, VENT-AIR SILENCER | 1 | $85.95 | |
| 4 | 0623-165 | CLIP, X-MAS TREE-5/32 | 1 | $1.50 | |
| 5 | 1606-038 | BUMPER, AIR SILENCER | 1 | $1.95 | |
| 6 | 1670-461 | BAFFLE,AIR SILENCER-L/W | 1 | $17.95 | |
| 7 | 0670-617 | FUNNEL, AIR SILENCER | 1 | $53.95 | |
| 8 | 0617-430 | FOAM,AIR SILENCER-TOP | 1 | $15.11 | |
| 9 | 1670-539 | COVER,AIR SILENCER-TWIN | 1 | $38.95 | |
| 10 | 0623-727 | SCREW,SELF TAP-TSPNH 10-16X5/8 TYPE AB Z | 1 | $1.37 | |
| 11 | 0617-439 | FOAM,TOOL TRAY-5.5 X 4.0 X 1.75 | 1 | $7.95 | |
| 12 | 0617-440 | FOAM,TOOL TRAY-5.5 X 3.0 X .5 | 1 | $3.95 | |
| 13 | 1670-425 | COVER,TOOL TRAY-TWIN | 1 | $36.95 | |
| 14 | 5611-910 | DECAL,CLUTCHING-2005 KING CAT 900 EFI | 1 | $35.95 | |
| 15 | 6611-009 | DECAL,EFI DIAGNOSTIC CODES | 1 | $19.25 | |
| 16 | 0623-403 | CLAMP,PUSH MOUNT | 1 | $0.95 | |
| 17 | 1670-256 | BOOT, EFI-2002 800 | 1 | $100.95 | |
| 18 | 1623-045 | SPACER,COMPONENT PLATE | 1 | $2.75 | |
| 19 | 8017-406 | SCREW,MACH-TSTRH 10-24X1.75 GR2 Z&Y | 1 | $1.95 | |
| 20 | 1670-480 | PLENUM,AIR SILENCER-TWIN-EFI-ROUTED | 1 | $101.95 | |
| 21 | 0617-436 | SEAL, AIR BOX/PLENUM-TWIN | 1 | $3.95 | |
| 22 | 8048-366 | NUT,HEX FLG-TOP LOCK 1/4-20 GR F Z&Y | 1 | $0.68 | |
| 23 | 1623-984 | CLAMP,WIRE - 76.14MM LG W/6.25 HOLE | 1 | $6.20 | |
| 24 | 8020-039 | SCREW,CAP-HFH 1/4-20 X 0.625 Z&Y | 1 | $0.95 |
