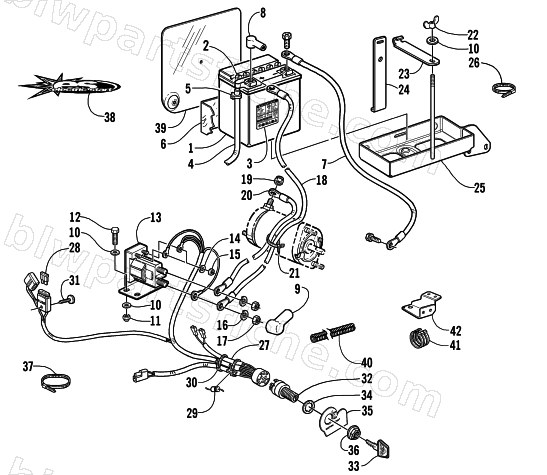

2005 Arctic Cat KING CAT 900 EFI EARLY BUILD — BATTERY, SOLENOID, AND CABLES (OPTIONAL)
2005 KING CAT 900 EFI EARLY BUILD
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0745-059 | BATTERY,EL.START-12V W/FOIL(0645-197) | 1 | $99.95 | |
| 2 | 0645-588 | CAP,BATTERY(GREEN FOR 0645-197) | 1 | $1.78 | |
| 3 | 0645-151 | LABEL, WARNING-BATTERY | 1 | $10.97 | |
| 4 | 0645-263 | HOSE, BATTERY VENT-550MM | 1 | $3.44 | |
| 5 | 0645-152 | CLAMP, HOSE-BATTERY VENT | 1 | $2.47 | |
| 6 | 0645-082 | WRAP,BATTERY HEAT-6 X 11 | 1 | $6.34 | |
| 7 | 0645-136 | CABLE,BATTERY TO GROUND-18.00 | 1 | $30.95 | |
| 8 | 0645-019 | BOOT,TERMINAL-BATTERY | 1 | $4.40 | |
| 9 | 0645-327 | BOOT,TERMINAL-SOLENOID | 1 | $1.64 | |
| 10 | 8050-217 | WASHER,FLAT- 1/4 X .625 X .065 Z&Y | 1 | $0.12 | |
| 11 | 8040-366 | NUT,HEX LOCK-NYL 1/4-20 Z&Y | 1 | $0.26 | |
| 12 | 8002-040 | SCREW,CAP-HH 1/4-20 X.75 G5 Z&Y | 1 | $0.40 | |
| 13 | 0645-196 | SOLENOID,ELECTRIC START | 1 | $69.95 | |
| 14 | 8051-152 | WASHER,SPR LOCK-#10 .193X.334X.047 Z&Y | 1 | $0.15 | |
| 15 | 8042-272 | NUT,10-32 HEX-REG-GR2 Z&Y | 1 | $0.15 | |
| 16 | 8051-242 | WASHER,SPR LOCK-5/16 .314X.583X.078 Z&Y | 1 | $1.64 | |
| 17 | 8043-452 | NUT,5/16-24 HEX LOCK-MET TOP LOC GRA Z&Y | 1 | $0.95 | |
| 18 | 0645-331 | CABLE,BATT-SOL 18" | 1 | $44.95 | |
| 19 | 0623-122 | NUT ,FLEX LOCK-THIN 1/4-20 | 1 | $1.50 | |
| 20 | 0645-373 | CABLE, SOL-STARTER 18" | 1 | $29.95 | |
| 21 | 0623-677 | CABLE TIE,PUSH MOUNT-X MAS CLIP | 1 | $1.09 | |
| 22 | 0623-325 | NUT,WING - 1/4-20 NYLON SL | 1 | $2.06 | |
| 23 | 0645-243 | STRAP, BATTERY HOLDOWN-TOP | 1 | $16.49 | |
| 24 | 0645-311 | STRAP,BATTERY HOLDOWN-SIDE | 1 | $32.95 | |
| 25 | 0745-166 | TRAY,LGE BATTERY-785 L/C-PTD BLK | 1 | $47.95 | |
| 26 | 0123-788 | TIE,CABLE-8.5/7.5/7.4 | 1 | $0.12 | |
| 27 | 0686-697 | HARNESS, ES-800 TWIN KIT - MK ISOLATED | 1 | $114.95 | |
| 28 | 0630-100 | FUSE, 7 1/2 AMP ATO/ATC | 1 | $5.95 | |
| 29 | 0630-002 | DIODE,CHARGING | 1 | $17.95 | |
| 30 | 0123-811 | TIE,CABLE-4 INCH PLT1M | 1 | $0.26 | |
| 31 | 0623-589 | CLIP,RETAINING-.191X.700 | 1 | $2.75 | |
| 32 | 0609-449 | SWITCH,IGN-MULTI KEY | 1 | $56.95 | |
| 34 | 0123-899 | WASHER,IGNITION | 1 | $0.95 | |
| 36 | 0609-113 | NUT,RETAINING 13/16-20 BLACK PLASTIC | 1 | $1.50 | |
| 37 | 0623-144 | TIE,CABLE-17.5 LONG | 1 | $0.54 | |
| 38 | 3611-644 | DECAL, "ES" | 1 | $26.95 | |
| 39 | 0745-139 | SHIELD,HEAT-BATTERY ASS'Y | 1 | $45.95 | |
| 40 | 0716-391 | CONDUIT, FLEXIBLE-.500 DIA 24" C/T/L | 1 | $3.99 | |
| 41 | 0623-540 | TIE, CABLE-TRIPLE | 1 | $1.78 | |
| 42 | 0712-834 | BRKT, MTG-RESONATOR- LRG BATT-PTD BLK | 1 | $26.95 |
