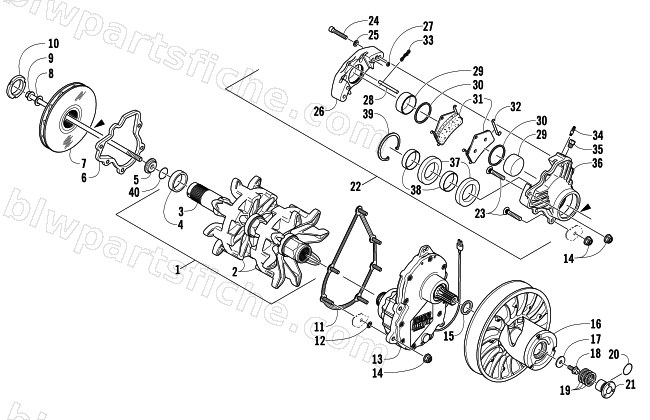

2005 Arctic Cat M6 EFI 153 — DRIVE TRAIN SHAFTS AND BRAKE ASSEMBLIES
2005 M6 EFI 153
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0728-163 | TRACK,DRIVE-8T EXV-3.0 P (45MM)-ASSY | 1 | $514.95 | |
| 2 | 1602-592 | SPROCKET,8T-3"PITCH-EXVOLUTE(ACT DRIVE) | 1 | $153.95 | |
| 4 | 1602-315 | COLLAR,DRIVE-SHAFT-45MM HEX | 1 | $57.95 | |
| 5 | 1602-791 | INSERT,DRIVE SHAFT | 1 | $14.95 | |
| 6 | 1602-497 | SPACER,BRAKE CALIPER-ACT DRIVE | 1 | $27.95 | |
| 7 | 1602-656 | BRAKE,DISC-ACT DRIVE | 1 | $267.95 | |
| 8 | 1623-445 | WASHER,COPPER- 1.0 X 1/2 X .093 | 1 | $3.44 | |
| 9 | 0702-831 | KIT,DRIVESHAFT CAP SCREW | 1 | $142.95 | |
| 10 | 1602-355 | NUT,RETAINING-SHAFT-1 -5/8-16 | 1 | $34.95 | |
| 11 | 0702-648 | PLATE,MTG-ACT DRIVE-PTD BLK | 1 | $88.95 | |
| 12 | 1623-355 | RETAINER,PUSHNUT-5/16" | 1 | $2.47 | |
| 13 | 0702-790 | GEARCASE,DRIVE-57T/63T 5P-ASSY | 1 | $1,639.95 | |
| 14 | 8047-426 | NUT,HEX FLG-NY LOCK 5/16-18 GR F Z&Y | 1 | $0.68 | |
| 15 | 0648-442 | WASHER,FLAT-1.188 X 1.730 X .030 | 1 | $10.97 | |
| 15 | 0648-443 | WASHER,FLAT-1.188 X 1.730 X .060 | 1 | $1.37 | |
| 16 | 0726-236 | CLUTCH,DRIVEN-10" DIA(36 WHITE)-ASSY | 1 | $713.95 | |
| 18 | 1623-275 | SCREW,CAP-HFH 3/8-16 X 1.00 G5 Z&Y-VNT | 1 | $6.95 | |
| 19 | 0648-714 | WASHER, DRIVEN .090 THICK | 1 | $2.06 | |
| 19 | 0648-715 | WASHER, DRIVEN .030 THICK | 1 | $1.23 | |
| 19 | 0648-716 | WASHER, DRIVEN .060 THICK | 1 | $3.44 | |
| 20 | 0648-441 | O-RING,ADJUSTER SHEAVE (2-121) | 1 | $0.54 | |
| 21 | 0648-741 | ADJUSTER,SHEAVE-DRVN(LH) | 1 | $39.95 | |
| 22 | 1702-200 | CALIPER,BRAKE-S/P ASSY | 1 | $746.95 | |
| 23 | 1623-360 | BOLT,RIBBED-TRH 5/16-18X1 1/8 | 1 | $6.89 | |
| 24 | 1602-671 | BOLT,SHCS 5/16-18 UNC-2A 2.00 LG | 1 | $5.09 | |
| 25 | 0402-165 | WASHER-HYD BRAKE | 1 | $3.02 | |
| 27 | 0602-729 | O-RING,BRAKE HOUSING | 1 | $5.65 | |
| 28 | 1602-464 | PIN,PAD RETAINER | 1 | $6.06 | |
| 29 | 1602-461 | PISTON,STAINLESS-1.93X.79 | 1 | $86.95 | |
| 30 | 1602-669 | O-RING,SQUARE-PISTON | 1 | $20.63 | |
| 31 | 0702-563 | KIT,BRAKE PAD | 1 | $117.95 | |
| 32 | 1602-466 | CLIP, ANTI-RATTLE | 1 | $9.59 | |
| 33 | 1602-467 | CLIP,RETAINING-HAIRPIN | 1 | $6.06 | |
| 34 | 1602-458 | FITTING,BLEED SCREW INSERT-1/4-28 | 1 | $4.26 | |
| 35 | 0602-590 | FITTING,ADAPTER-1/8 NPT/DBL FLARE | 1 | $5.45 | |
| 37 | 2602-131 | BEARING,45MM X 68MM X 12MM | 1 | $57.95 | |
| 38 | 1602-463 | SLEEVE,SHAFT | 1 | $32.95 | |
| 39 | 1602-456 | RING,RETAINING-2.98 | 1 | $27.95 |
