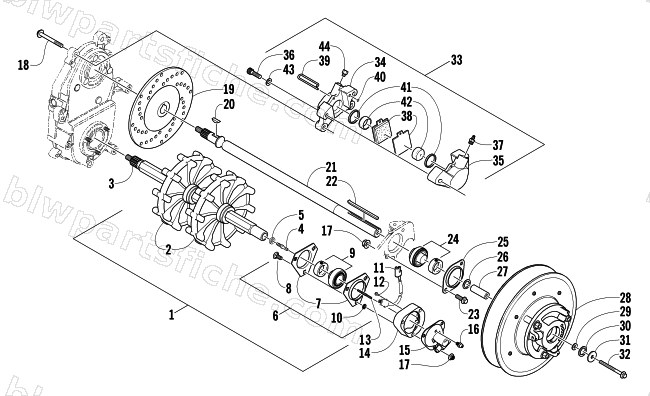

2005 Arctic Cat PANTERA 600 EFI — DRIVE TRAIN SHAFTS AND BRAKE ASSEMBLIES
2005 PANTERA 600 EFI
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0728-106 | TRACK DRIVE-MAGNET ASSY | 1 | $379.95 | |
| 2 | 1602-507 | SPROCKET, DRIVE 9T 7.15 (.125 GROOVE) | 1 | $57.95 | |
| 3 | 1602-324 | SHAFT, DRIVE-HEX | 1 | $324.95 | |
| 5 | 0620-272 | MAGNET, RING - REMOTE START | 1 | $5.95 | |
| 6 | 0702-410 | PLATE,FLANGE-BEARING-ASSY | 1 | $117.95 | |
| 7 | 0602-198 | PLATE,FLANGE-BEARING (TRIANGLE) | 1 | $12.35 | |
| 8 | 8011-136 | BOLT,CRG 5/16-18X1.75 GR1 Z&Y | 1 | $1.23 | |
| 9 | 1602-375 | BEARING,1.00 W/COLLAR | 1 | $72.95 | |
| 10 | 0623-810 | RING,SOLDER-5/16 | 1 | $4.95 | |
| 11 | 0630-008 | SWITCH,MAGNETIC CARB ASSY | 1 | $63.95 | |
| 12 | 0623-137 | SCREW,TAPTITE-HWH 6-32X.313 Z&Y | 1 | $0.32 | |
| 13 | 0602-154 | CABLE,DRIVE ADAPTOR | 1 | $12.35 | |
| 14 | 0745-191 | HOUSING, MOTION SENSOR-MACH | 1 | $51.95 | |
| 15 | 0720-005 | ADAPTER,DRIVE-SPEEDOMETER-FAB. 47 | 1 | $96.95 | |
| 16 | 0104-062 | ZERK GREASE 1/4-28 | 1 | $1.23 | |
| 17 | 8048-426 | NUT,HEX FLG-TOP LOCK 5/16-18 GR F Z&Y | 1 | $1.23 | |
| 18 | 8020-315 | SCREW,CAP-HFH 7/16-14 X1.50 G5 Z&Y | 1 | $2.75 | |
| 19 | 1602-205 | DISC, BRAKE-8-5/8 | 1 | $174.95 | |
| 20 | 0602-598 | KEY,WOODRUFF-HARDENED | 1 | $17.87 | |
| 21 | 0702-266 | SHAFT,DRIVEN-PTD BLK | 1 | $216.95 | |
| 22 | 0101-076 | KEY 3/16 X 1/4 X 3 | 1 | $2.75 | |
| 23 | 8020-132 | SCREW,CAP-HFH 5/16-18 X1.00 G5 Z&Y | 1 | $1.95 | |
| 24 | 1602-099 | BEARING, RELUBRICATABLE - 1.00 DRIVEN SH | 1 | $54.95 | |
| 25 | 0602-892 | FLANGE,BRG-TWO MTG HOLE | 1 | $16.95 | |
| 26 | 0623-118 | WASHER,FLAT-1.00 X1.43 X.030 | 1 | $0.95 | |
| 26 | 0623-119 | WASHER, FLAT- 1.00 X 1.43 X .075 | 1 | $7.03 | |
| 27 | 0648-066 | SHAFT, STUB 2.100" | 1 | $28.95 | |
| 28 | 0726-179 | CLUTCH, DRIVEN-RW/51 | 1 | $759.95 | |
| 29 | 0123-053 | WASHER, FLAT 5/16 X 3/4 | 1 | $1.64 | |
| 30 | 0123-578 | WASHER,FLAT 1IDX1.5X.030 THK | 1 | $3.95 | |
| 32 | 8020-142 | SCREW,CAP-HFH 5/16-18 X 3.25 G5 Z&Y | 1 | $3.95 | |
| 33 | 0602-829 | CALIPER,BRAKE-FIXED/DUAL PISTON | 1 | $437.95 | |
| 36 | 8005-679 | SCREW, CAP-HSH 3/8-16X2.50 Z&Y | 1 | $3.85 | |
| 37 | 0602-707 | SCREW, BLEED-ASSY | 1 | $6.89 | |
| 38 | 1702-429 | PAD,BRAKE-SET | 1 | $114.95 | |
| 40 | 0602-729 | O-RING,BRAKE HOUSING | 1 | $5.65 | |
| 41 | 0602-583 | O-RING, RETRACTOR-SQUARE | 1 | $22.01 | |
| 42 | 0602-708 | PISTON | 1 | $81.95 | |
| 43 | 8050-272 | WASHER,FLAT- 3/8 X .734 X .063 Z&Y | 1 | $0.26 | |
| 44 | 0602-590 | FITTING,ADAPTER-1/8 NPT/DBL FLARE | 1 | $5.45 |
