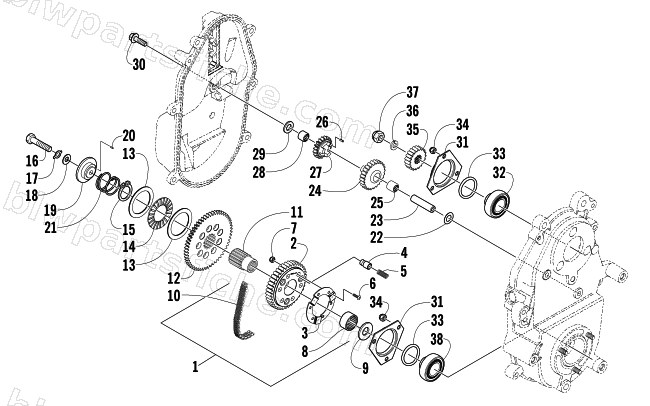

2005 Arctic Cat T660 TURBO ST EFI EARLY BUILD — DRIVE/REVERSE DROPCASE ASSEMBLY
2005 T660 TURBO ST EFI EARLY BUILD
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0702-170 | SPROCKET, 39T-ASSY | 1 | $275.95 | |
| 3 | 0602-144 | RETAINER,SPRING | 1 | $13.73 | |
| 4 | 0602-133 | PIN,SLIP-.993 LG | 1 | $17.87 | |
| 5 | 0602-138 | SPRING,COMPRESSION-REVERSE | 1 | $3.02 | |
| 6 | 0623-182 | SCREW,CAP-HSBH 10-32 X .875 | 1 | $0.26 | |
| 7 | 0123-430 | NUT,FLEX,LOCK 10-32 | 1 | $2.61 | |
| 8 | 0602-016 | BEARING,J-2012 DC-1.250 | 1 | $23.39 | |
| 9 | 0602-012 | SPACER, EXT SHAFT-1.0 X 2.0 X .155TH | 1 | $19.25 | |
| 10 | 1602-041 | CHAIN, 70P - 13 WIDE | 1 | $117.95 | |
| 11 | 1602-048 | SHAFT, EXTENSION | 1 | $129.95 | |
| 12 | 0702-048 | GEAR, 55T REVERSE-ASSY | 1 | $429.95 | |
| 13 | 0602-023 | WASHER,THRUST-2.25 | 1 | $15.11 | |
| 14 | 0602-022 | BEARING,THRUST | 1 | $23.39 | |
| 15 | 0602-024 | RING,RETAINING | 1 | $3.99 | |
| 17 | 1602-046 | WASHER, TAB LOCK - .390 ID | 1 | $0.65 | |
| 18 | 8050-272 | WASHER,FLAT- 3/8 X .734 X .063 Z&Y | 1 | $0.26 | |
| 19 | 0702-372 | RETAINER,EXTENSION SHAFT-ASSY | 1 | $37.95 | |
| 20 | 8070-153 | PIN,SPRING-3/32 X 5/16 SLOTTED P&O | 1 | $0.40 | |
| 21 | 0602-028 | SPRING, RETURN | 1 | $22.01 | |
| 22 | 0602-215 | WASHER, THRUST-.625 ID X.030 X 1.105OD | 1 | $3.85 | |
| 23 | 0602-094 | SHAFT, REV IDLER | 1 | $42.95 | |
| 24 | 0702-260 | SPROCKET, 24T IDLER-ASSY | 1 | $163.95 | |
| 25 | 0602-018 | BEARING,DC-.625 | 1 | $19.25 | |
| 26 | 0602-366 | PIN, ALIGNING-IDLERS | 1 | $1.37 | |
| 27 | 0702-366 | GEAR, 19T IDLER-ASSY | 1 | $153.95 | |
| 28 | 1602-045 | BEARING,DC-.625 X .625 | 1 | $19.25 | |
| 29 | 1602-044 | WASHER, THRUST-.625 ID X .126 X 1.125 OD | 1 | $13.73 | |
| 30 | 8020-130 | SCREW,CAP-HFH 5/16-18 X0.75 G5 Z&Y | 1 | $0.95 | |
| 31 | 1602-521 | PLATE, FLANGE-BRG/0-RING | 1 | $120.95 | |
| 32 | 1702-180 | KIT,REPLACEMENT BEARING-7/8" | 1 | $63.95 | |
| 33 | 0107-003 | SEAL,O RING .093 | 1 | $1.37 | |
| 34 | 8041-426 | NUT,HEX THIN LOCK-NYL 5/16-18 Z&Y | 1 | $0.40 | |
| 35 | 0602-444 | SPROCKET,19T | 1 | $57.95 | |
| 36 | 0623-231 | WASHER,SPRING-BELLEVILLE | 1 | $4.26 | |
| 37 | 0623-465 | NUT,FLEX-LOC 1/2-20 | 1 | $6.89 | |
| 38 | 1702-179 | KIT,REPLACEMENT BEARING-1" | 1 | $79.95 |
