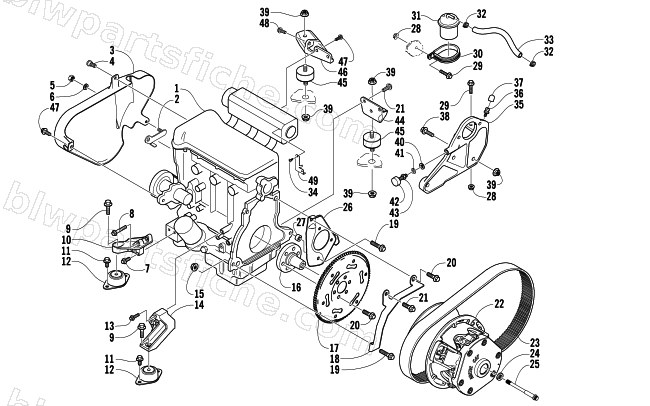

2005 Arctic Cat T660 TURBO ST EFI EARLY BUILD — ENGINE AND RELATED PARTS
2005 T660 TURBO ST EFI EARLY BUILD
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0662-500 | ENGINE, 660 L/C-TCU-08 PROD | 1 | $4,733.95 | |
| 2 | 1706-930 | BRKT, ALT COVER-WELDT | 1 | $13.73 | |
| 3 | 2606-720 | COVER, ALTERNATOR BELT | 1 | $37.95 | |
| 4 | 8408-616 | SCREW,CAP-HFH M6X1.0X16 CL8.8 Z&Y | 1 | $0.54 | |
| 5 | 0624-250 | NUT,LOCK-NSL M6-1.0 SS | 1 | $0.68 | |
| 6 | 8050-217 | WASHER,FLAT- 1/4 X .625 X .065 Z&Y | 1 | $0.12 | |
| 7 | 8408-840 | SCREW,CAP-HFH M8X1.25X40 CL8.8 Z&Y | 1 | $1.23 | |
| 8 | 8408-870 | SCREW,CAP-HFH M8X1.25X70 CL8.8 Z&Y | 1 | $2.61 | |
| 9 | 8020-220 | SCREW,CAP-HFH 3/8-16 X 0.750 Z&Y | 1 | $1.09 | |
| 10 | 0708-432 | BRKT,ENG,MTG-MAG FRONT(MACH) | 1 | $66.95 | |
| 11 | 0623-765 | SCREW,SELF TAP-HWH 5/16-18X.625 TT Z&Y | 1 | $1.23 | |
| 12 | 0608-645 | MOUNT,ENGINE | 1 | $113.95 | |
| 13 | 8408-850 | SCREW,CAP-HFH M8X1.25X50 CL8.8 Z&Y | 1 | $1.09 | |
| 14 | 0708-394 | BRKT, ENG MTG-PTO FRT-MACH | 1 | $139.95 | |
| 15 | 8428-002 | NUT,HEX FLG- CLINCH LOCK- M10-1.25 Z&Y | 1 | $5.09 | |
| 16 | 1670-245 | ADAPTER, CRANK-PTO | 1 | $178.95 | |
| 17 | 0745-192 | RING GEAR-PTD-4 STR(03) | 1 | $572.95 | |
| 18 | 0745-164 | GUARD, RING GEAR-PAINTED | 1 | $56.95 | |
| 19 | 8409-040 | SCREW,CAP-HFH M10X1.25X40 CL10.9 Z&Y | 1 | $1.50 | |
| 20 | 8409-030 | SCREW,CAP-HFH M10X1.25X30 CL10.9 Z&Y | 1 | $2.47 | |
| 21 | 8409-020 | SCREW,CAP-HFH M10X1.25X20 CL10.9 Z&Y | 1 | $0.54 | |
| 22 | 0746-778 | CLUTCH,DRIVE-UNCAL | 1 | $971.95 | |
| 23 | 0627-028 | BELT, WIDE RATIO-REG COMP | 1 | $106.95 | |
| 24 | 0623-210 | WASHER, LOCK-1/2" HI-COLLAR | 1 | $0.68 | |
| 25 | 0623-804 | BOLT, CLUTCH-1/2-20X5-1/5-12 PT | 1 | $15.11 | |
| 26 | 0745-162 | BRKT,STARTER-PTD BLK | 1 | $149.95 | |
| 27 | 1623-063 | BUSHING, 12MM X 13MM X 1.26 | 1 | $3.95 | |
| 28 | 8048-366 | NUT,HEX FLG-TOP LOCK 1/4-20 GR F Z&Y | 1 | $0.68 | |
| 29 | 8020-040 | SCREW,CAP-HFH 1/4-20 X 0.750 Z&Y | 1 | $1.78 | |
| 30 | 1623-134 | CLAMP, FUEL FILTER | 1 | $10.95 | |
| 31 | 1670-469 | FILTER, FUEL-AC 4 STROKE | 1 | $43.95 | |
| 32 | 0610-419 | CLAMP, HOSE (14.5), 12.0 MM TO 14.5 MM | 1 | $1.92 | |
| 33 | 0610-075 | HOSE,GASLINE-10'ROLL | 1 | $150.95 | |
| 34 | 8477-610 | SCREW,MACH-TSTRH M6X1.0X10 Z&BLK | 1 | $0.68 | |
| 35 | 0708-409 | BRKT, BEARING SUPP-MFG ASSY | 1 | $114.95 | |
| 36 | 0623-899 | ZERK, GREASE DRIVE | 1 | $2.88 | |
| 37 | 0623-904 | CAP, GREASE FITTING | 1 | $0.85 | |
| 38 | 8020-224 | SCREW,CAP-HFH 3/8-16 X 1.250 Z&Y | 1 | $13.73 | |
| 39 | 8048-486 | NUT,HEX FLG-TOP LOCK 3/8-16 GR F Z&Y | 1 | $0.95 | |
| 40 | 8050-277 | WASHER,FLAT- 3/8 X 1.000 X .063 Z&Y | 1 | $0.26 | |
| 41 | 8051-277 | WASHER,SPR LOCK-3/8 .377X.688X.115 Z&Y | 1 | $1.50 | |
| 42 | 0608-358 | BUMPER, TORQUE | 1 | $20.63 | |
| 43 | 8042-516 | NUT,3/8-24 HEX-REG-G5 Z&Y | 1 | $0.40 | |
| 44 | 0708-128 | BRKT,ENG,MTG-PTO REAR(MACH) | 1 | $47.95 | |
| 45 | 0608-118 | MOUNT,ENGINE-DOUBLE MALE | 1 | $26.95 | |
| 46 | 0708-126 | BRKT,ENG,MTG-MAG REAR(MACH) | 1 | $51.95 | |
| 47 | 8408-820 | SCREW,CAP-HFH M8X1.25X20 CL8.8 Z&Y | 1 | $0.68 | |
| 48 | 8408-825 | SCREW,CAP-HFH M8X1.25X25 CL8.8 Z&Y | 1 | $1.23 | |
| 49 | 2706-751 | BRKT, FILLERNECK-TURBO-PTD | 1 | $19.95 |
