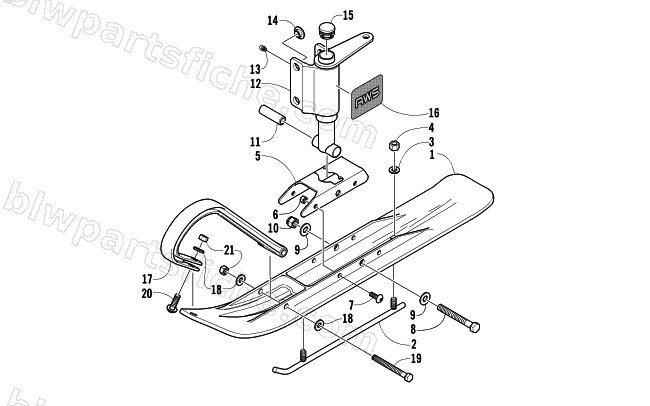

2005 Arctic Cat ZR 120 — SKI AND SPINDLE ASSEMBLY
2005 ZR 120
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 2603-379 | SKI, INJECTION MOLDED-RED ZR 120 | 1 | $97.95 | |
| 2 | 0703-698 | SKAG-PTD BLK | 1 | $19.25 | |
| 3 | 8050-242 | WASHER,FLAT- 5/16 X .625 X .063 Z&Y | 1 | $2.06 | |
| 4 | 8040-426 | NUT,HEX LOCK-NYL 5/16-18 Z&Y | 1 | $0.40 | |
| 5 | 1703-649 | SADDLE, SKI-PTD PLATINUM-ZR 120 | 1 | $58.95 | |
| 6 | 8040-366 | NUT,HEX LOCK-NYL 1/4-20 Z&Y | 1 | $0.26 | |
| 7 | 8017-580 | SCREW,MACH-TSTRH 1/4-20 X 3/4 GR2 Z&Y | 1 | $2.06 | |
| 9 | 8050-277 | WASHER,FLAT- 3/8 X 1.000 X .063 Z&Y | 1 | $0.26 | |
| 10 | 8040-486 | NUT,HEX LOCK-NYL 3/8-16 Z&Y | 1 | $0.26 | |
| 11 | 1603-365 | AXLE, SUSPENSION | 1 | $4.26 | |
| 12 | 1703-643 | SPINDLE, MFG ASSY-PLATINUM | 1 | $178.95 | |
| 13 | 0623-010 | ZERK, GREASE (LONG) | 1 | $2.47 | |
| 14 | 0603-647 | INSERT,ALUM.-SPINDLE | 1 | $5.78 | |
| 15 | 0623-831 | CAP, SPINDLE (RDR-10-1420) | 1 | $1.50 | |
| 16 | 6611-124 | DECAL, SPINDLE-ZR 120 | 1 | $40.95 | |
| 17 | 2603-387 | HANDLE, SKI, MOLDED-PEARL CAT GREEN | 1 | $17.95 | |
| 17 | 2603-388 | HANDLE, SKI, MOLDED-RED-ZR120 | 1 | $13.95 | |
| 18 | 8050-247 | WASHER,FLAT- 5/16 X .688 X .065 Z&Y | 1 | $0.68 | |
| 19 | 8002-141 | SCREW,CAP-HH 5/16-18 X3.00-G5 Z&Y | 1 | $1.23 | |
| 20 | 8017-672 | SCREW,MACH-TSTRH 5/16-18 X 1.00 GR2 Z&Y | 1 | $4.68 | |
| 21 | 8041-426 | NUT,HEX THIN LOCK-NYL 5/16-18 Z&Y | 1 | $0.40 |
