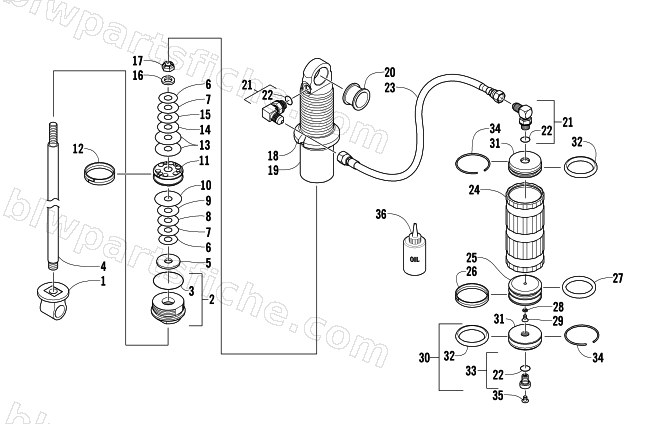

2005 Arctic Cat ZR 900 EFI SNO PRO — REAR SUSPENSION FRONT ARM SHOCK ABSORBER
2005 ZR 900 EFI SNO PRO
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1604-825 | EYELET,SHOCK .630 DIA X .950 LGTH-YEL | 1 | $68.95 | |
| 2 | 1703-453 | END CAP,.900-W/ FLATS-ASSY | 1 | $75.95 | |
| 3 | 1604-271 | O-RING,OUTER | 1 | $2.47 | |
| 4 | 2604-795 | SHAFT,SHOCK-CHROME 6.028 | 1 | $104.95 | |
| 5 | 1604-272 | WASHER, TOP OUT -1.125 x .094 | 1 | $1.37 | |
| 6 | 2603-055 | VALVE,SHOCK- .800 DIA X .010 | 1 | $5.95 | |
| 7 | 2603-065 | VALVE,SHOCK- .900 DIA X .010 | 1 | $5.95 | |
| 8 | 2603-076 | VALVE,SHOCK-1.000 DIA X .012 | 1 | $5.95 | |
| 9 | 2603-096 | VALVE,SHOCK-1.100 DIA X .012 | 1 | $5.95 | |
| 10 | 2603-136 | VALVE,SHOCK-1.300 DIA X .012 | 1 | $5.95 | |
| 11 | 0603-952 | PISTON, 0.059 ORIFICE | 1 | $25.95 | |
| 12 | 2604-274 | WRAP,SPIRAL-8"(0619-717) | 1 | $2.95 | |
| 13 | 2603-125 | VALVE,SHOCK-1.250 DIA X .010 | 1 | $5.51 | |
| 14 | 2603-095 | VALVE,SHOCK-1.100 DIA X .010 | 1 | $5.95 | |
| 15 | 2603-075 | VALVE,SHOCK-1.000 DIA X .010 | 1 | $5.95 | |
| 16 | 1604-273 | WASHER, BACKUP - .620 x .094 | 1 | $1.95 | |
| 17 | 0623-696 | NUT, FLEX - 3/8-24 UNF Z&Y | 1 | $2.95 | |
| 18 | 1603-911 | NUT,SPRING ADJUSTER-GRAY | 1 | $5.95 | |
| 19 | 2604-791 | BODY,FRT SHOCK-REMOTE IMP EXTR | 1 | $184.95 | |
| 20 | 2604-156 | BUSHING,SHOCK-FRT.ARM-GRAY | 1 | $8.21 | |
| 21 | 1604-533 | ELBOW,90 DEG-7/16-20X7/16 W/FLARE | 1 | $37.95 | |
| 22 | 1604-284 | O-RING, PRESSURE VALVE | 1 | $1.95 | |
| 23 | 2604-793 | HOSE,RESERVOIR TO SHOCK-14.5" | 1 | $142.95 | |
| 24 | 2604-792 | BODY,RESERVOIR-4.750" CLEAR ANOD | 1 | $117.95 | |
| 25 | 0603-986 | PISTON, FLOATING - RESERVIOR | 1 | $79.95 | |
| 26 | 0603-988 | STRAP, PISTON - FLOATING - TEFLON | 1 | $34.95 | |
| 27 | 0603-987 | O-RING - .210 X 1.350 | 1 | $8.21 | |
| 28 | 0423-182 | O-RING,-008 (3/16X5/16X1/16) | 1 | $1.23 | |
| 29 | 0623-697 | SCREW, MACH - HSFH 10-24X3/8 BLK | 1 | $0.25 | |
| 30 | 0703-540 | END CAP, RESERVOIR,ASSY | 1 | $56.95 | |
| 31 | 0603-989 | ENDCAP, RESERVOIR | 1 | $114.95 | |
| 32 | 0603-968 | O-RING - .139 X 1.484 | 1 | $2.75 | |
| 33 | 0704-383 | VALVE, PRESSURE - ASSY | 1 | $14.95 | |
| 34 | 0603-985 | CIRCLIP,RESERVOIR - .063 DIA X 1.77 ID | 1 | $1.95 | |
| 35 | 0624-433 | SCREW, MACH - HSBH 8-32X1/4 SS | 1 | $0.68 | |
| 36 | 4639-366 | S/M SHOCK OIL-1 QUART | 1 | $21.95 | |
| 36 | 1704-265 | SHOCK,FRT ARM-IMP. EXTR-W/REMOTE | 1 | $922.95 |
